面向MC56F83xxx数字信号控制器的开发板

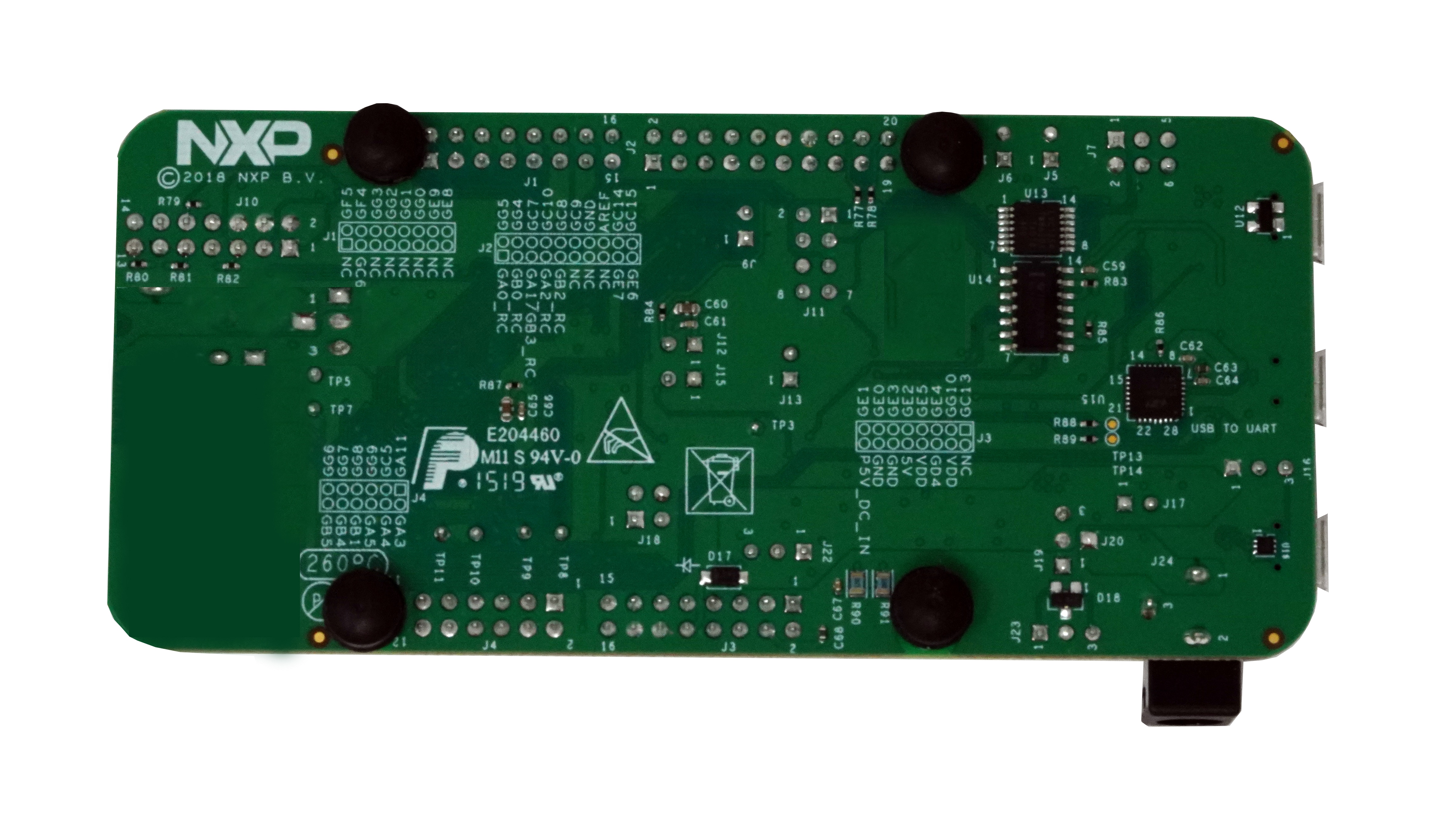

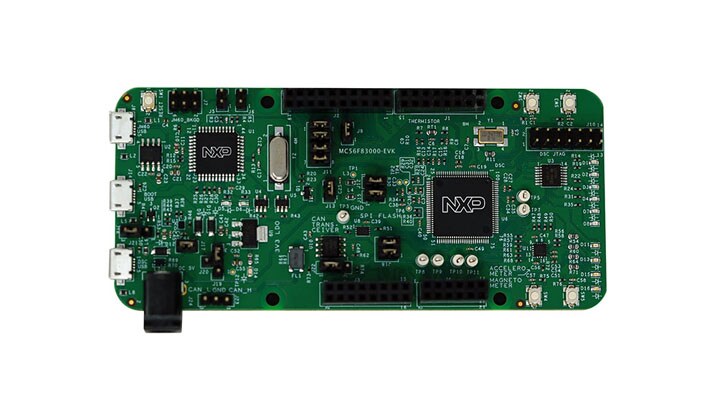

MC56F83000-EVK

滚动图片以放大

MC56F83000-EVK是一个面向数字信号控制器MC56F83xxx MCU的超低成本开发平台。

  • 规格与Arduino™ R3引脚布局兼容
  • ROM引导加载程序支持SCI、IIC和CAN。
  • 外设能够进行快速原型设计，包括一个可创建eCompass完整功能的6轴数字加速度传感器和磁力计、6个显示PWM信号的缓冲LED、4个用户LED、4个用于直接交互的用户按钮、一个SPI接口闪存、一个高速CAN收发器电路、一个USBOTG连接器和一个USB转UART桥接电路。
  • 板载OSBDM电路允许通过CodeWarrior进行调试和编程。

框图

选择框图:

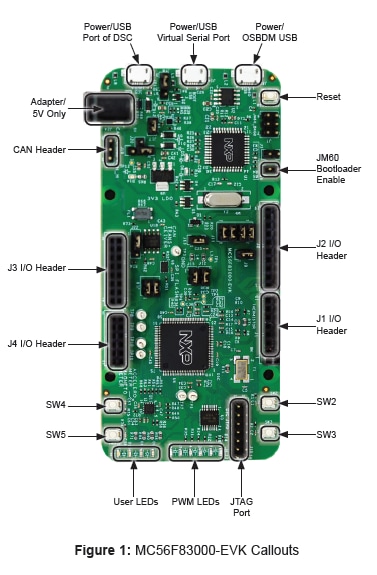

MC56F83000-EVK Call Out

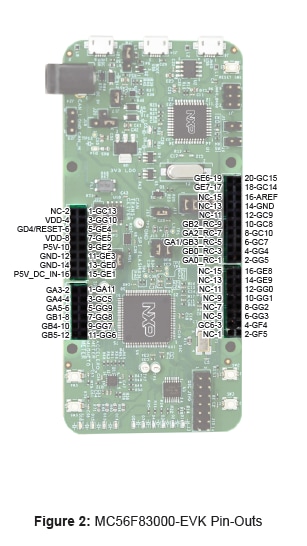

MC56F83000-EVK Pin Out
获取框图PDF

支持的器件

处理器和微控制器

32位56F8xxxx系列

  • MC56F83xxx: 性能级数字信号控制器, USB FS OTG, CAN-FD

特征

微控制器

    MC56F83789

  • DSP56800Ex内核@100 MHz
  • 2个128 kB双分区闪存，带ECC保护和分区交换功能。64 kB数据/程序RAM
  • 2个12位ADC
  • 2个eFlexPWM， 最多16个具有全功能和超高分辨率的PWM通道，针对电机和功率变换控制进行了优化
  • 2个QuadTimer，最多8个定时器，具有很大的灵活性，带正交解码器。
  • 2个12位DAC
  • 4个比较器
  • 交叉开关
  • 无晶振USB
  • 100 LQFP

电源管理

    灵活的供电选项：

  • OSBDM USB
  • DSC MC56F83789 USB
  • 虚拟串行端口USB
  • 外部5 V适配器
  • 外部5V来自Arduino连接器

连接

  • USB接口，带微型AB USB连接器
  • 虚拟串行端口
  • CAN
  • 可通过兼容Arduino™ R3的I/O接头轻松访问MCU输入/输出

传感器

  • FXOS8700CQ加速度传感器和磁力计

调试

  • 可编程的板载OSBDM电路，允许通过CodeWarrior进行编程和调试
  • 14引脚JTAG端口，与独立的编程器连接

支持

  • Eclipse IDE - CodeWarrior for MCU
  • 快速入门工具 - 用于配置外设并在CodeWarrior中提供工具的图形工具

购买选项

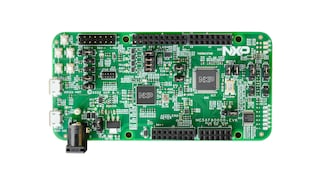

MC56F83000-EVK-Image

点击展开

  • MC56F83000-EVK
    正常供应

  • Development Board for MC56F83xxx Digital Signal Controllers.

  • $49.99 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 2
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
