FRDM-KW24D512_FRDM Development Platform_Kinetis | NXP 半导体

滚动图片以放大

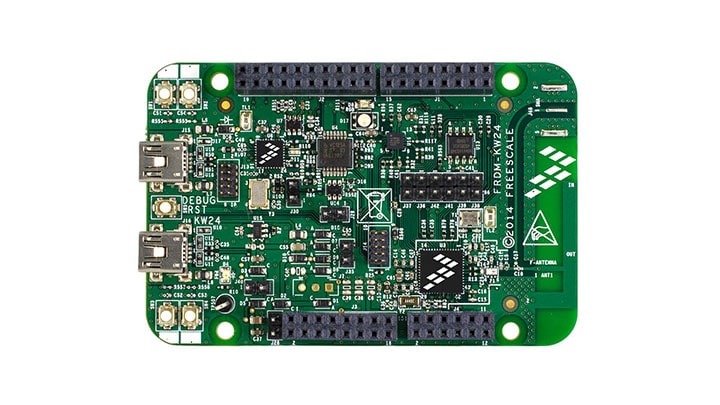

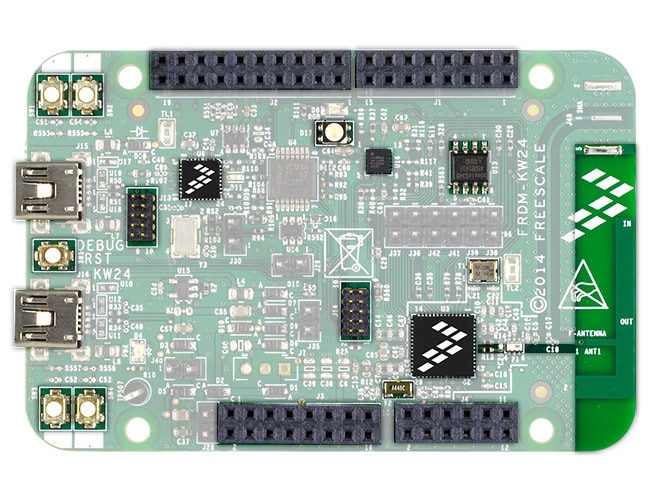

FRDM-KW24D512是基于恩智浦MKW24D512 Kinetis^® W系列微控制器的开发平台，通过软件还可支持Thread、ZigBee Pro、802.15.4 MAC、SMAC和Kinetis软件开发套件(SDK)。FRDM-KW24D512套件包含两个电路板，支持点到点开箱即用的连接。

Kinetis MKW24D512 MCU是一款低功耗、紧凑型集成式器件，由一个符合IEEE 802.15.4的高性能2.4 GHz无线收发器和一个强大的Arm^® Cortex^®-M4内核系统组成，并配有数据连接和高精度混合信号模拟外设。

FRDM-KW24D512评估板可在独立模式下运行，也可以作为Freedom开发平台的一部分，实现快速的应用原型开发。它们获得综合支持环境的全面支持。

设计文件

软件

产品详情

支持的器件

无线连接

Thread

KW2xD: Kinetis^® KW2xD-2.4 GHz 802.15.4无线连接微控制器(MCU)，基于ARM® Cortex®-M4内核

特征

Supports MKW24D512 Kinetis^® microcontroller (up to 50 MHz Cortex-M4 MCU, 512 kB Flash)
完全符合IEEE 802.15.4的无线节点
Software support: Thread, ZigBee Pro, 802.15.4 MAC, and SMAC, Kinetis Software Development Kit (SDK)
具有小规格、低成本射频节点的参考设计区：
- RF circuitry includes a Balun to convert the differential input/output pin of the MKW24D512 transceiver to single-ended for onboard signal routing
- 较少的片外组件数量
- SMA接头处的可编程输出功率为-35 dBm至+8 dBm，无Trap
- 接收器灵敏度：–102 dBm (典型值)
集成的PCB反向F型天线和SMA射频端口
可选电源
32 MHz基准振荡器
32 kHz时钟振荡器
2.4 GHz工作频率(ISM频段)
支持无线编程(OTAP)的外部串行闪存
多个按钮和LED
OpenSDA调试接口
带集成线性加速度传感器和磁力计的6轴组合传感器

购买选项

点击展开

FRDM-KW24D512
正常供应

Freedom Development Board for Kinetis KW21D, KW22D and KW24D MCUs.

套件包含

2个FRDM-KW24D512 Freedom开发板
快速参考卡片
两根USB线缆

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

1-10 / 20 文件

紧凑列表

BeeStack™ Software Reference Manual for ZigBee 2007[BSSRMZB2007]

PDFJan 20, 2016版本更新 1.3
BeeStack BlackBox ZTC Reference Manual[BSBBZTCRM]

PDFJan 18, 2016版本更新 3

使用Kinetis DMA和通用IO仿真定时器功能[AN4419]

PDFMay 10, 2022版本更新 0
AN4857 - Low-Power Modes on MKW2x Family[AN4857]

PDFOct 17, 2014版本更新 2
Hardware Design Considerations for MKW2x IEEE 802.15.4 Devices[AN4957]

PDFJul 18, 2014版本更新 0.0
Using CMSIS-DSP Algorithms with MQX and Kinetis^® MCUs[AN4489]

PDFMar 20, 2012版本更新 0
采用MQX RTOS实现Kinetis^® MCU的低功耗管理[AN4447]

PDFJan 30, 2012版本更新 0
Prototyping with Tower System MCU development board[AN4390]

PDFNov 11, 2011版本更新 0
Using WinUSB with MCU integrating USB device controller[AN4378]

PDFOct 20, 2011版本更新 0
Kinetis MCU USB设备固件更新(DFU)[AN4370]

PDF版本更新 1
Kinetis和ColdFire+ MCU功耗管理[AN4503]

PDFApr 6, 2015版本更新 2
Freescale 802.15.4 MAC Security Setup[AN4973]

PDFJul 17, 2014版本更新 0
Wireless Coexistence in the 2.4 GHz Band[AN5185]

PDFSep 17, 2015版本更新 0
USB大容量存储设备(MSD)主机引导加载程序[AN4368]

PDF版本更新 1
面向塔式开发平台的电源选项[AN4649]

PDFSep 23, 2014版本更新 0.1
I2C non-blocking communication[AN4803]

PDFOct 21, 2013版本更新 0
USB大容量存储设备(MSD)引导加载程序[AN4379]

PDF版本更新 0
