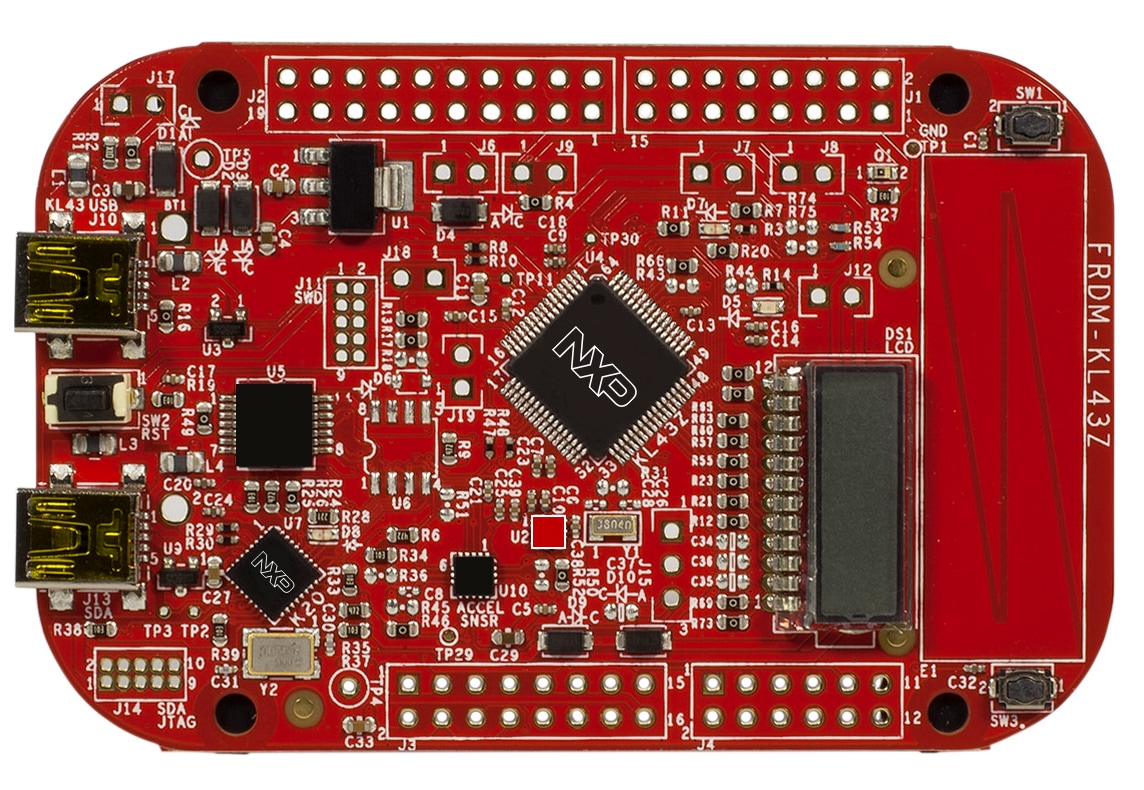

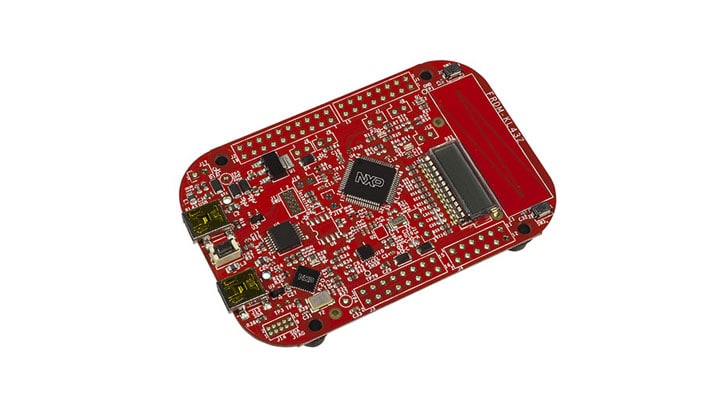

The FRDM-KL43Z is an ultra-low-cost development platform for Kinetis^® L families KL43, KL33, KL27, KL17 and KL13 MCUs built on Arm^® Cortex^®-M0+ processor running at 48 MHz.

FRDM-KL43Z受到众多恩智浦和第三方开发软件的支持。

设计文件

软件

产品详情

支持的器件

处理器和微控制器

KL系列Cortex-M0+

KL1x: Kinetis^® KL1x-48 MHz，主流小规格超低功耗微控制器(MCU)，基于Arm^® Cortex^®-M0+内核
KL2x: Kinetis^® KL2x-72/96 MHz, USB超低功耗微控制器(MCU)，基于Arm^® Cortex^®-M0+内核
KL3x: Kinetis^® KL3x-48 MHz，段式LCD，超低功耗微控制器(MCU)，基于Arm^® Cortex^®-M0+内核
KL4x: Kinetis^® KL4x-48 MHz，USB，段式LCD，超低功耗微控制器(MCU)，基于Arm^® Cortex^®-M0+内核

特征

Microprocessor

MKL43Z256VLH4 MCU
- 48 MHz
- 256 kB Flash
- 32 kB SRAM
- 16K ROM-based boot loader
- 64 LQFP

数据连接

USB device (FS)
可轻松访问MCU I/O

电源管理

灵活的供电选项
- USB
- Coin-cell battery
- 外部电源
已配备电池，电源测量接入点

Sensors/strong>

电容触摸滑块
MMA8451Q加速度传感器
MAG3110磁力计

调试

OpenSDA调试接口
P & E Debug interface provides run-control debugging and compatibility with IDE tools
CMSIS-DAP interface: new Arm^® standard for embedded debug interface Refer to the FRDM-KL43Z User’s Manual and OpenSDA User’s Guide for more information

工具和操作系统支持

大容量存储设备闪存编程接口(默认) - 无需安装任何工具即可评估演示应用
Software support and application development are offered through the Kinetis^® software development kit (SDK), an extensive suite of robust peripheral drivers, stacks, and middleware (replacing Sample Code Packages/examples). Get expert advice and support by joining the Kinetis Software Development Kit Community forum

显示器

段式LCD

规格与Arduino® Rev3引脚布局兼容

购买选项

点击展开

FRDM-KL43Z
正常供应

Freedom Development Board for Kinetis KL13, KL17/KL27 (128-256KB Flash), KL33 and KL43 MCUs.

套件包含

FRDM-KL43Z硬件
快速参考卡片
所需其他硬件：USB A转MiniB线(未附带)

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.
