面向Kinetis® K22 MCU的恩智浦Freedom开发平台

FRDM-K22F
试生产

滚动图片以放大

恩智浦FRDM K22F是一款超低成本开发平台，面向Kinetis® K22 MCU。

  • 规格与Arduino® Rev3引脚布局兼容
  • 配备丰富的外设，包括用于开发完整电子罗盘功能的6轴数字加速度传感器和磁力计，用于直接交互与反馈的3色LED和两个用户按钮，以及与Bluetooth®和2.4 GHz无线电附加模块配套使用的连接选项，可实现快速原型设计。
  • OpenSDAv2提供多种串行通信、闪存编程和运行控制调试选项。
  • FRDM-K22F支持Arm® mbed™平台，这意味着您能快速开始设计工作，无需下载或安装。

支持的器件

处理器和微控制器

K2x / KS2x USB

  • K22_100: Kinetis® K22-100 MHz，高性价比，全速USB微控制器(MCU)，基于ARM® Cortex®-M4内核
  • K22_120: Kinetis® K22-120 MHz，高性价比，全速USB微控制器(MCU)，基于Arm® Cortex®-M4内核

K0x入门级

  • K02_100: Kinetis® K02-100 MHz微控制器(MCU)，基于ARM® Cortex®-M4内核，具有优化的特性

接口

USB接口

特征

处理器

    MK22FN512VLH12 MCU

  • 20 MHz
  • 512 KB闪存
  • 128 KB RAM, 低功率
  • 无晶振USB，采用64 LQFP封装

连接

  • 两用USB接口，带USB接头
  • 可通过兼容Arduino® Rev3的I/O接头轻松访问MCU输入/输出
  • 可选的microSD卡插槽，用于通过SPI进行操作

电源管理

    灵活的供电选项

  • OpenSDAv2.1 USB
  • K22F USB
  • 或外部源

调试

    可编程OpenSDAv2.1调试电路，支持CMSIS-DAP接口软件，提供以下功能：

  • 大容量存储设备(MSD)闪存编程接口
  • CMSIS-DAP调试接口可通004211000过USB HID连接提供运行控制调试功能，兼容IDE工具
  • 虚拟串行端口

传感器

  • FXOS8700CQ – 加速度传感器和磁力计

无线

  • 可选的附加射频模块接头：nRF24L01+ Nordic 2.4 GHz无线电
  • 可选的附加Bluetooth模块接头：JY-MCU BT电路板V1.05 BT

支持

  • 软件支持和应用开发由Kinetis软件开发套件(SDK)提供。这是一款全面的套件，包括稳定可靠的外设驱动程序、协议栈和中间件(替代示例代码包/示例)。加入Kinetis软件开发套件网络社区论坛，获得专家意见和支持。

组件

  • RGB LED
  • 两个用户按钮

购买选项

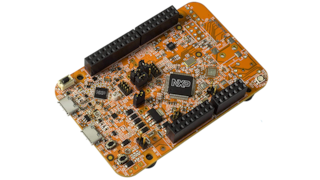

FRDM-K22F-Image

点击展开

FRDM-K22F

Freedom Development Board for Kinetis K02 and K22 (100-120 MHz, 128-512 KB Flash) MCUs.

    $47.35 USD
    现货 :17

    正常情况下 1-2个工作日内发货

    加入购物车
