FRDM-A-S32K118通用开发板

FRDM-A-S32K118
试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

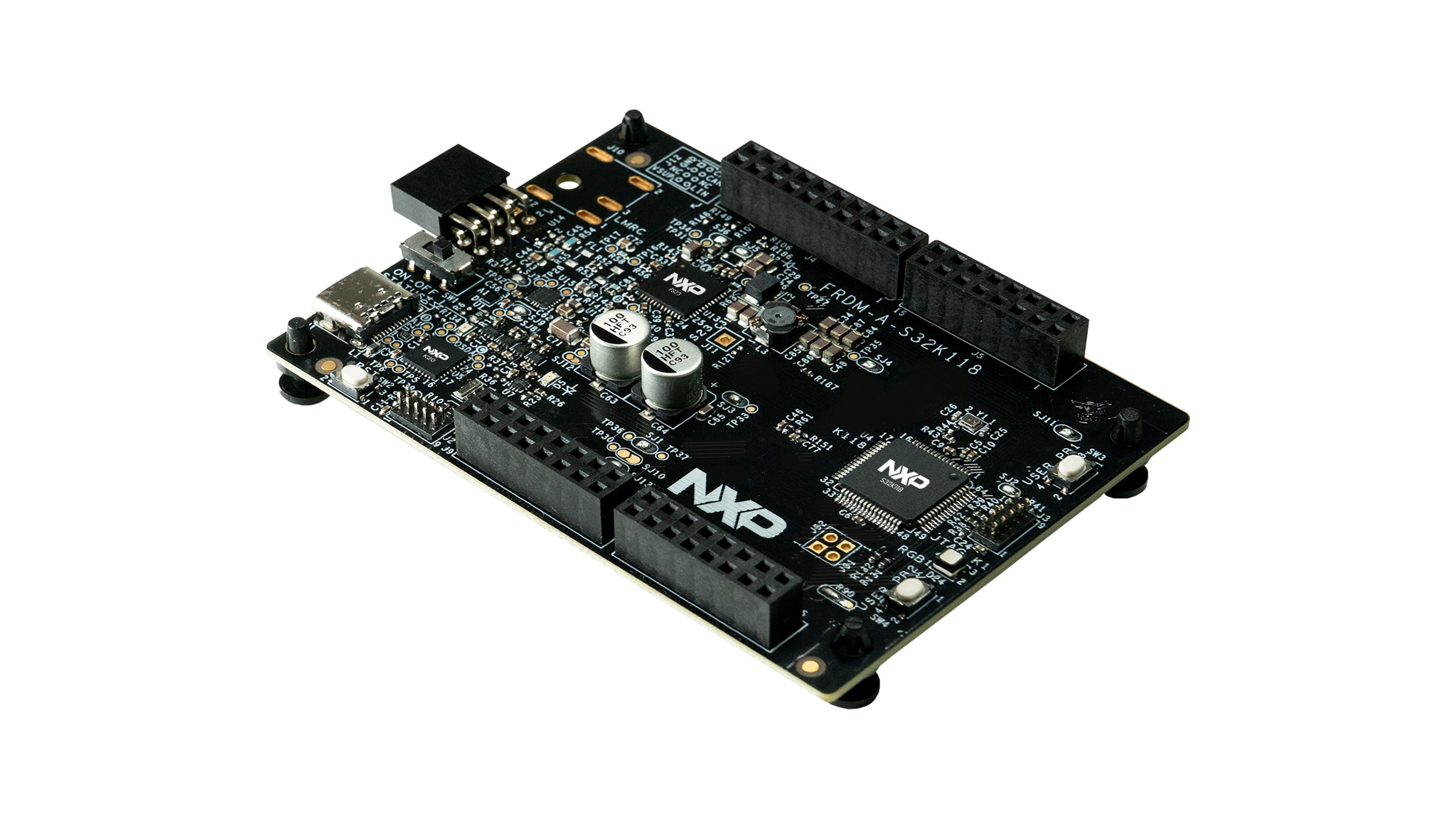

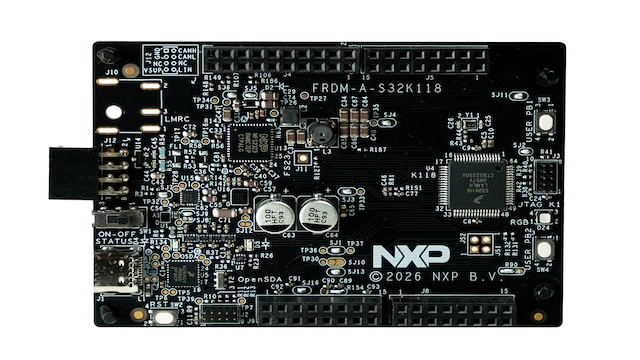

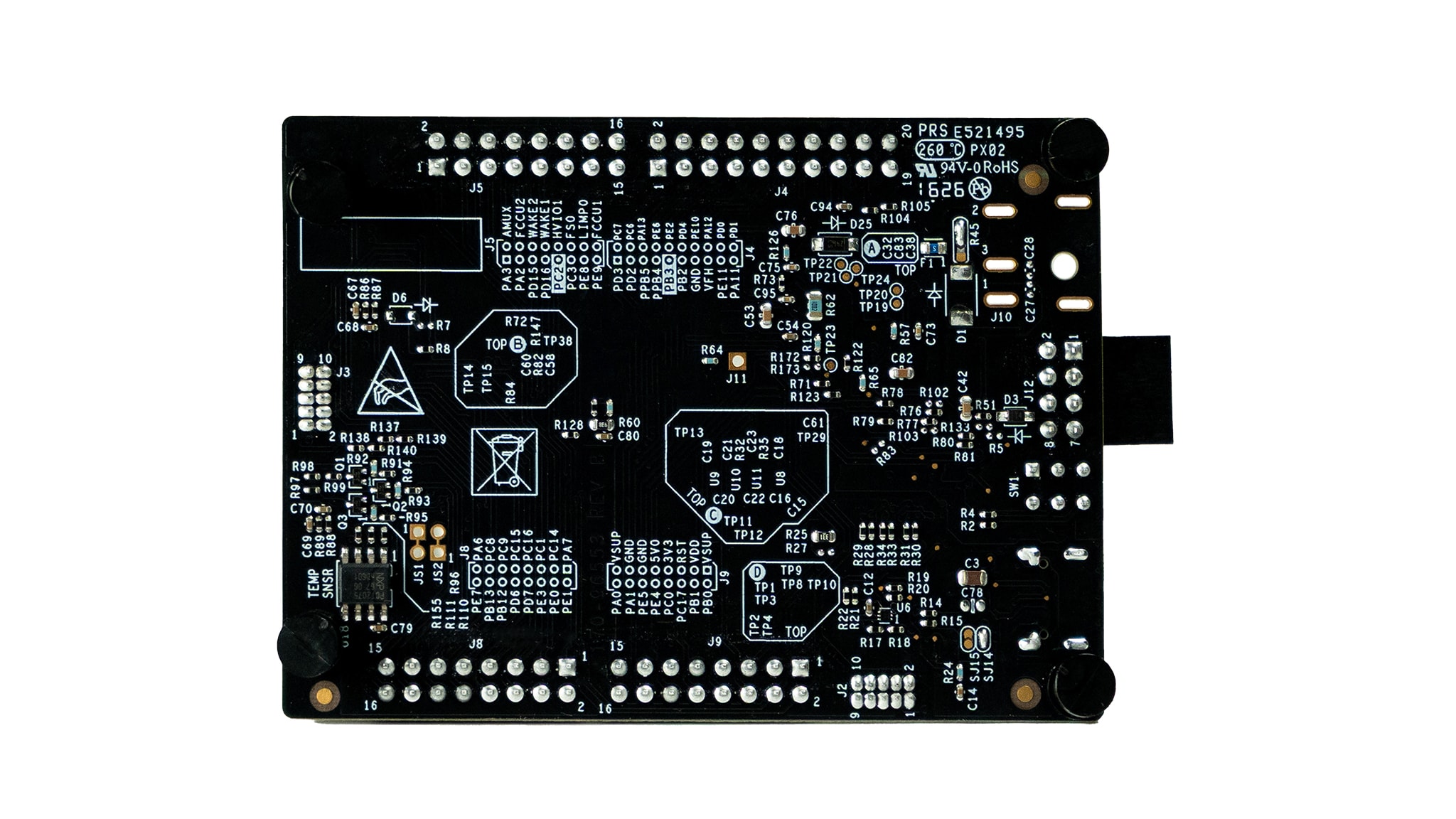

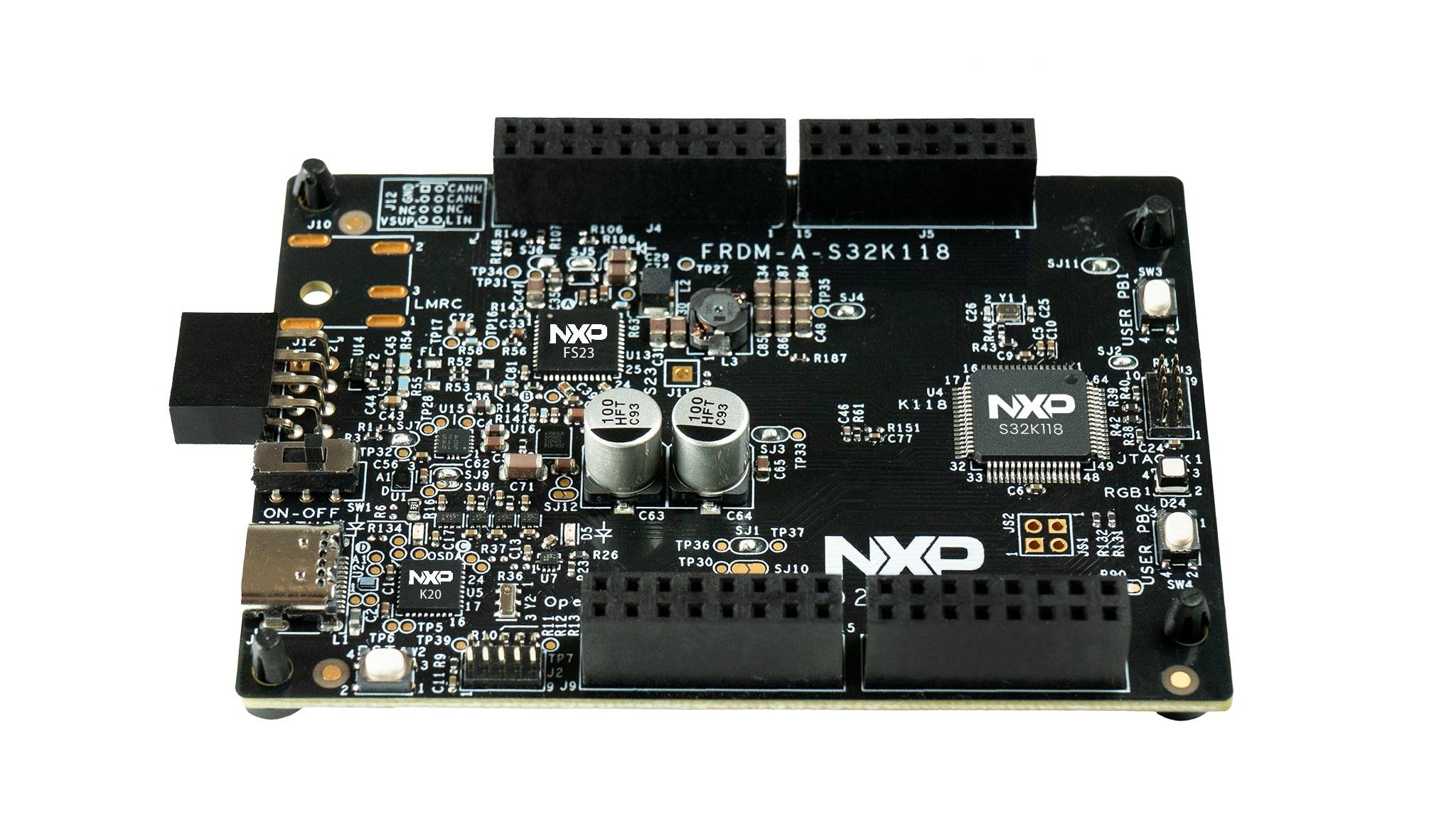

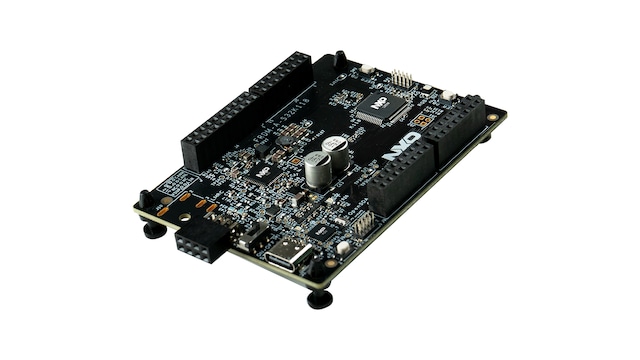

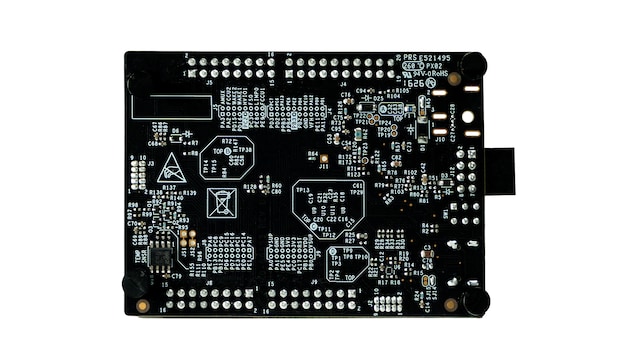

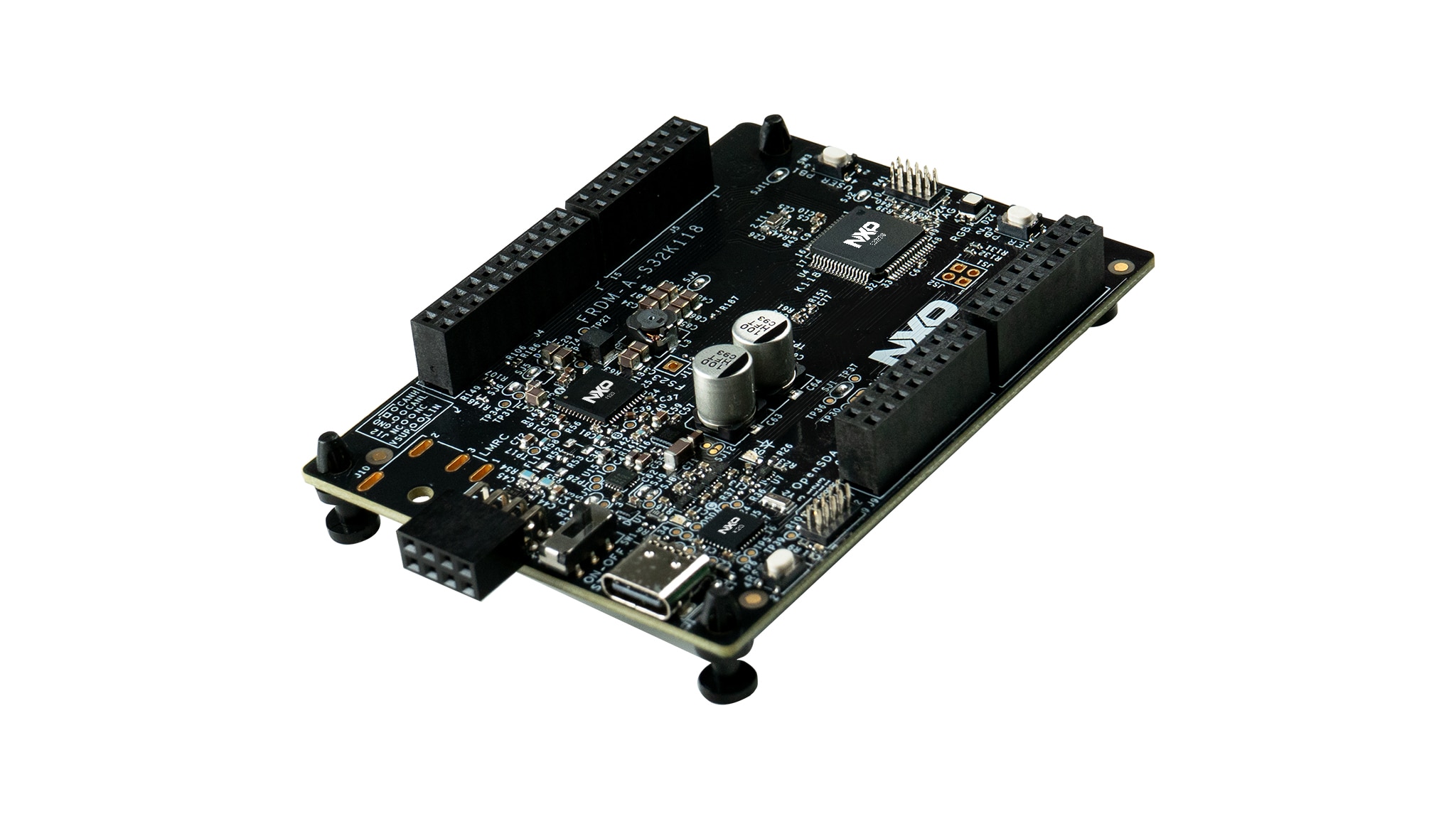

FRDM-A-S32K118是一款适用于通用工业和汽车应用的开发板。

FRDM-A-S32K118基于32位Arm® Cortex®-M0+ S32K1微控制器单元(MCU)构建，通过恩智浦FS23提供CAN和LIN，具备通过USB Type-C®和DNP电源插孔连接器实现的稳健双向供电能力，并集成了温度传感器、JTAG以及基于恩智浦K20 MCU的板载调试器。

FRDM-A-S32K118提供与Arduino® UNO引脚布局兼容的标准规格，为快速应用原型设计和演示提供了广泛的扩展板选项。

框图

FRDM-A-S32K118结构框图

FRDM Automotive S32K118 Development Board Features
获取框图PDF

支持的器件

处理器和微控制器

K2x / KS2x USB

  • K20_120: Kinetis® K20-120 MHz，全速USB，混合信号集成微控制器 (MCU)，基于Arm® Cortex®-M4内核

S32K汽车通用MCU

  • S32K1: S32K1汽车通用微控制器

接口

USB接口

传感器

I3C/I²C数字温度传感器

  • PCT2075: I2C总线Fm+, 精度为1℃, 数字温度传感器和热看门狗

电源管理

VBUS保护

  • NX20P3483UK: USB PD和Type-C高压灌/拉电流组合开关，带保护装置

数据保护

12V/24V/48V SBC解决方案

  • FS23: 具有电源管理、CAN和LIN功能的安全系统基础芯片(SBC)系列

特性

硬件特性

  • 电源开关
  • MCU电压测量与供电物理层
  • 温度传感器
  • 两个用户按钮
  • 用户红绿蓝(RGB) LED
  • CAN和LIN通信

软件特性：

兼容性：

  • 兼容Arduino UNO引脚布局，支持“Shield”扩展
  • 使用DEVKIT-MOTORGD和DEVKIT-COMM板的扩展选项

接口：

  • 板载CAN FD，通过恩智浦FS23实现
  • 板载LIN，通过恩智浦FS23实现
  • 板载SWD和JTAG接口，用于通过恩智浦K20对S32K1 MCU进行调试

支持工具：
