面向汽车照明的增强型矩阵LED控制器
仅适用于选定客户(需签署保密协议)，请联系支持团队或当地的恩智浦销售代表了解详情。
ASL61xxyHz系列器件旨在满足矩阵LED应用的新趋势需求。该系列器件适用于使用更多LED的应用场景，集成了16个LED通道，并辅以功能升级，以实现更高级的功能。
其设计符合ASIL B等级，旨在满足照明系统的功能安全要求。
该系列包含多个型号，可支持0.8A或1.2A等不同最大电流，并涵盖多种驱动模式。
产品详情
特性
亮点
- 16个开关，4个开关有4个浮动块(单个或段)
- 将开关电压能力提高到20V
- 低导通电阻，每个开关最大电流为1.2A (或0.8A) (并联高达4.8A)
- 符合ASIL B安全等级要求
- 集成式200MHz振荡器
- 控制器局域网(CAN)接口(可选的控制器局域网灵活数据速率(CAN FD))，波特率切换最高可达2MBps
- 可供客户使用的多次可编程(MTP)空闲存储空间(~1KB)
- 5个地址引脚，支持最多32个矩阵LED控制器(MLC)

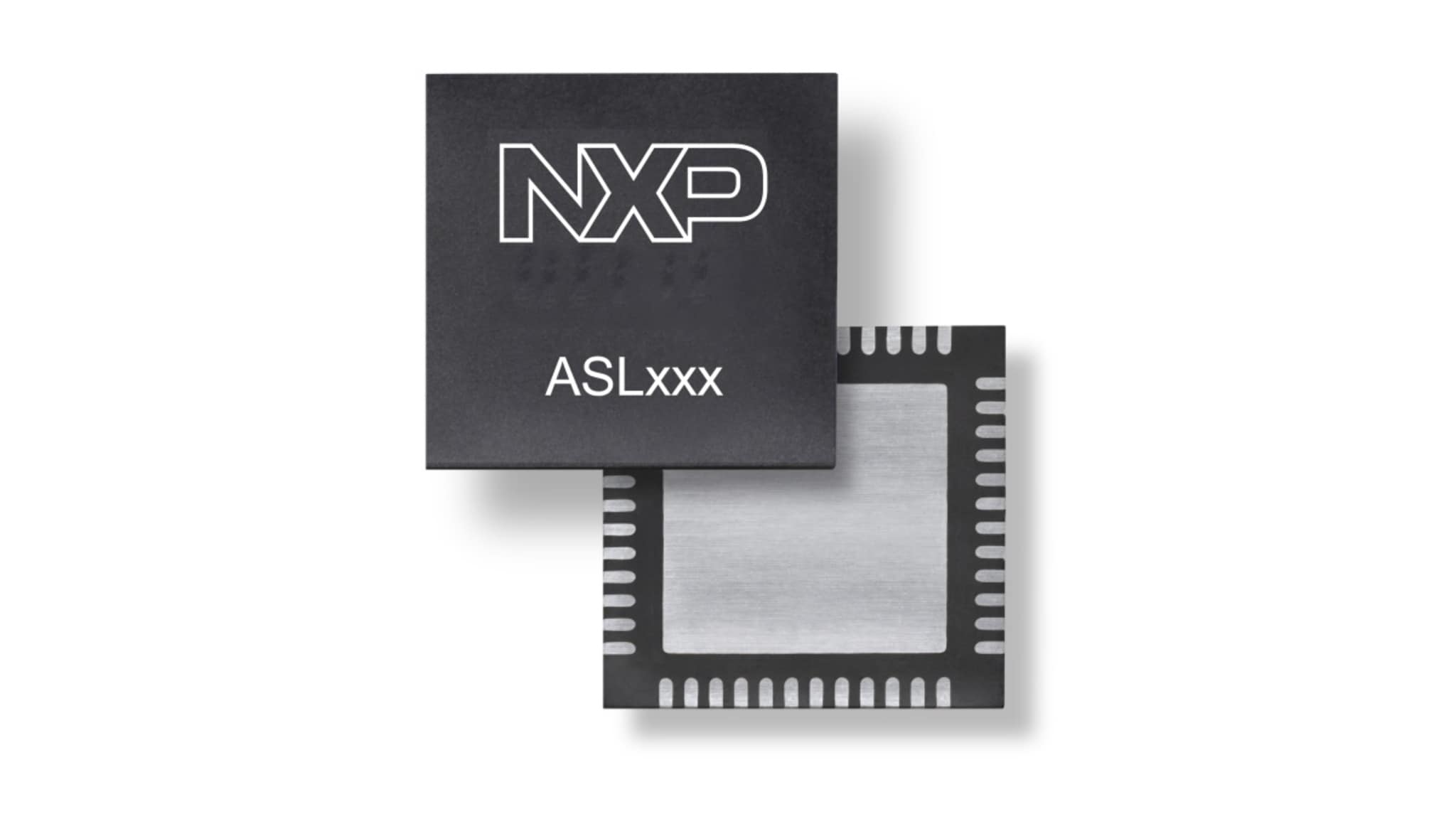

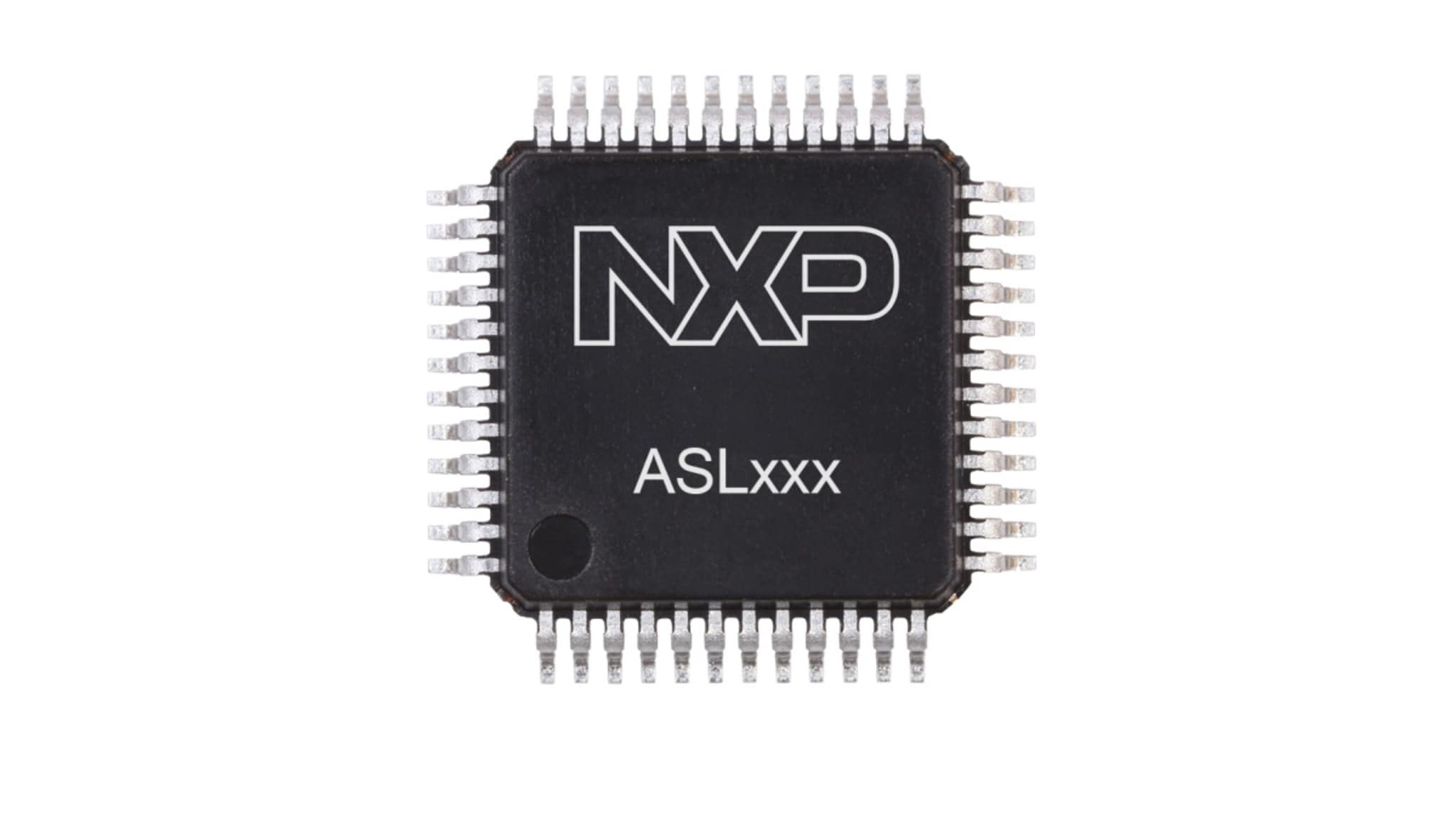

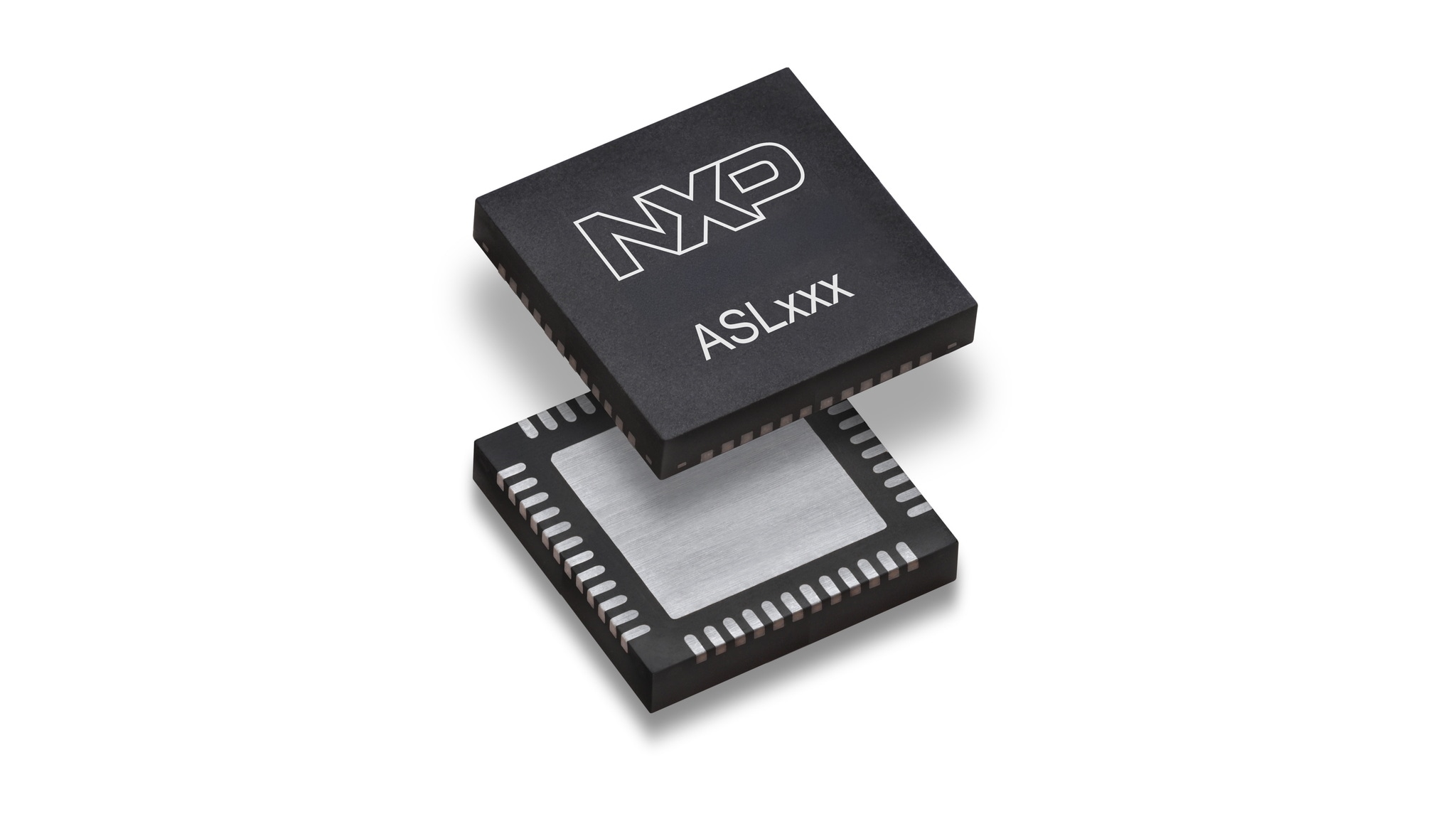

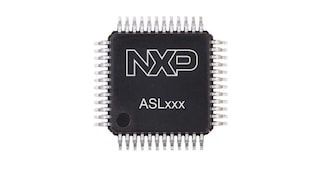

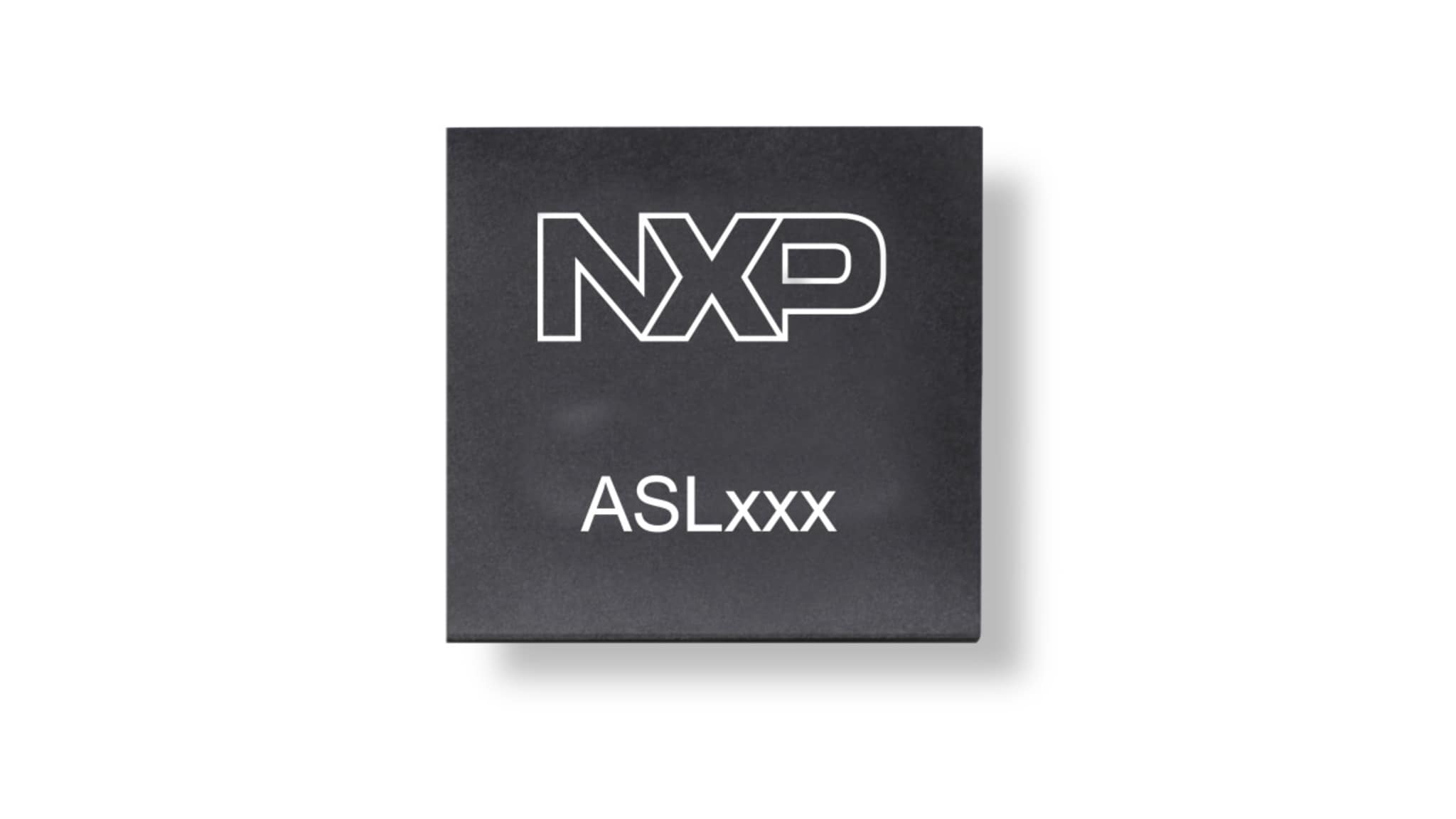

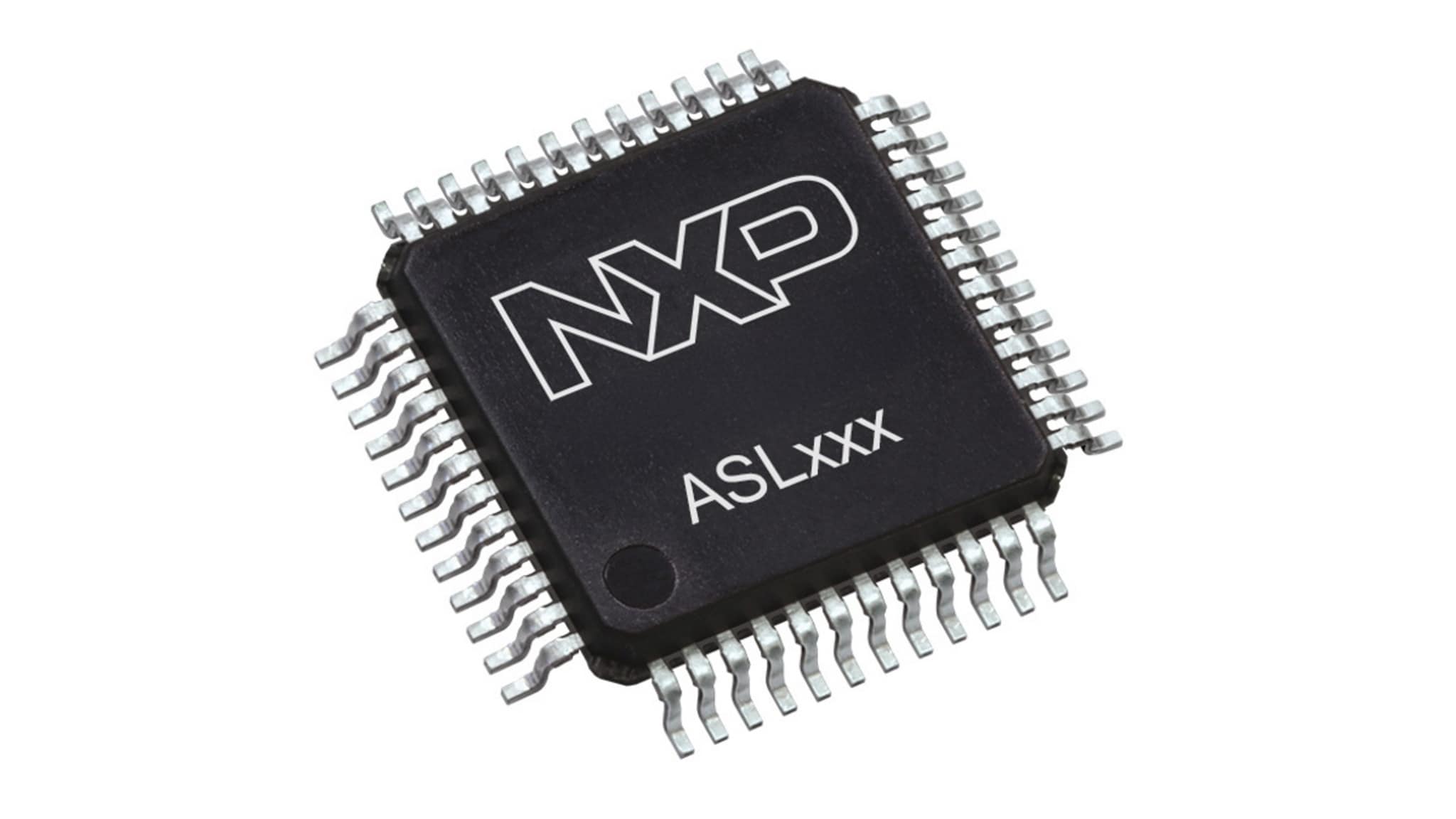

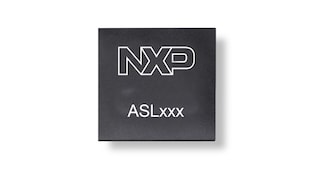

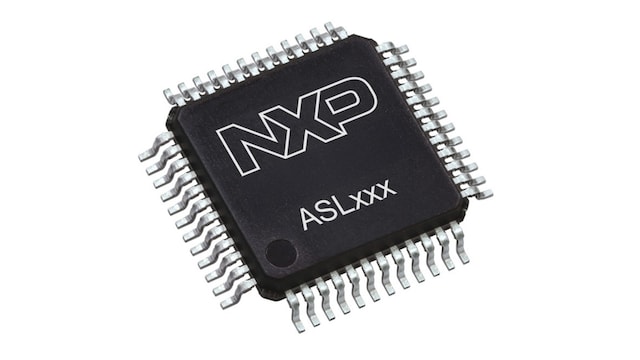

- 小尺寸封装：HLQFP48/HVQFN48 (7x7mm²)
智能调光
- 12分辨率、频率高达600Hz的脉宽调制(PWM)，可实现平滑调光
- 可编程PWM占空比和相移(同样适用于LHM模式)，用以实现：
- 跨多个MLC同步PWM
- 在开关(切换)时避免产生大峰值电流
- 避免超过最大灯串电压限值
- 允许在灯串中使用更多的LED灯
高级诊断
- 段内单个LED开路/短路检测，以及带旁路功能的诊断
- 并联LED块时的智能开路检测
- 高开路(OC)阈值检测，支持每个开关驱动4个LED。
- 通过检测对地短接最大电压(VMAX)，诊断外部电容故障
- 寄存器中提供的结温及电压值
- 直接负温度系数(NTC)电阻输入，温度读数覆盖整个工作温度范围
- 上电复位(POR)监测
- 检测单个开关故障
