面向S32微控制器的安全系统基础芯片，达到ASIL B等级

FS8400

FS8400是一款车用、功能安全的多输出电源集成电路。它重点关注ADAS传感器(摄像头、雷达、Lidar)应用，是S32微控制器的主要配套芯片。

FS8400包含多个开关模式和线性稳压器，增强了安全功能和故障安全输出。这使得它成为安全导向系统的一个完整部分，达到ASIL B安全完整性等级。

它属于一个完整的器件系列，在电源和安全性方面具有可扩展性，与FS84和FS85引脚到引脚和软件兼容。它遵循ISO 26262标准来开发，并符合AEC-Q100要求。

查看产品图片

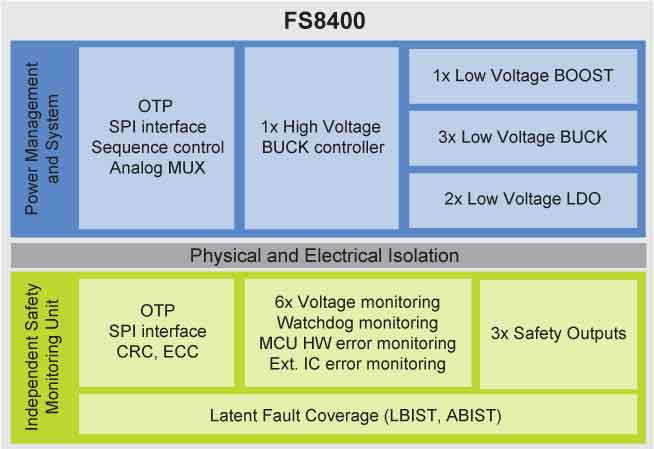

框图

FS8400, Safety SBC Block diagram

FS8400, Safety SBC Block diagram
获取框图PDF

特征

  • DC最大输入电压为60 V
  • 多个SMPS和LDO提供S32微控制器等
  • 待机关闭模式，睡眠电流非常低(10 uA)
  • 带有CRC的32位SPI和IDC接口
  • 配备独立安全监测设备后，达到ASIL B等级

对比表

可扩展的电源和安全概念

部件编号 Buck 1 Buck 2 Buck 3 Vpre 升压 安全级别
VR5500 0.8 V - 1.8 V
2.5 A
多相和
SVS选项		 12 / 24 V HV
升压 - 10 A		 5 V - 5.74 V
1.5 A峰值		 质量管理 (QM)
FS8400 N/A N/A 达到ASIL B等级
FS8500 达到ASIL D等级
FS5502 1.0 V - 4.1 V
3.6 A峰值		 N/A 质量管理 (QM)
FS8410 5 V - 5.74 V
1.5 A峰值		 达到ASIL B等级
FS8510 达到ASIL D等级
FS8420 0.8 V - 1.8 V
2.5 A
多相和
SVS选项		 N/A 达到ASIL B等级
FS8520 达到ASIL D等级
FS8430 1.0 V - 3.3 V
2.5 A 		达到ASIL B等级
FS8530 达到ASIL D等级
FS6600 达到ASIL D等级
