面向高性能应用的9通道PMIC,符合ASIL D安全等级

  • 试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更,恕不另行通知。如需了解更多信息和样品供货情况,请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

产品详情

选择区域:

框图

面向i.MX95的PF09多通道PMIC

PF09 Block Diagram

特性

主要特性

  • 5个高效降压转换器——4个降压转换器支持多相和DVS功能
  • 3个带负载开关选项的线性稳压器
  • 一个永不停机的线性稳压器
  • 高级看门狗定时器/监测器

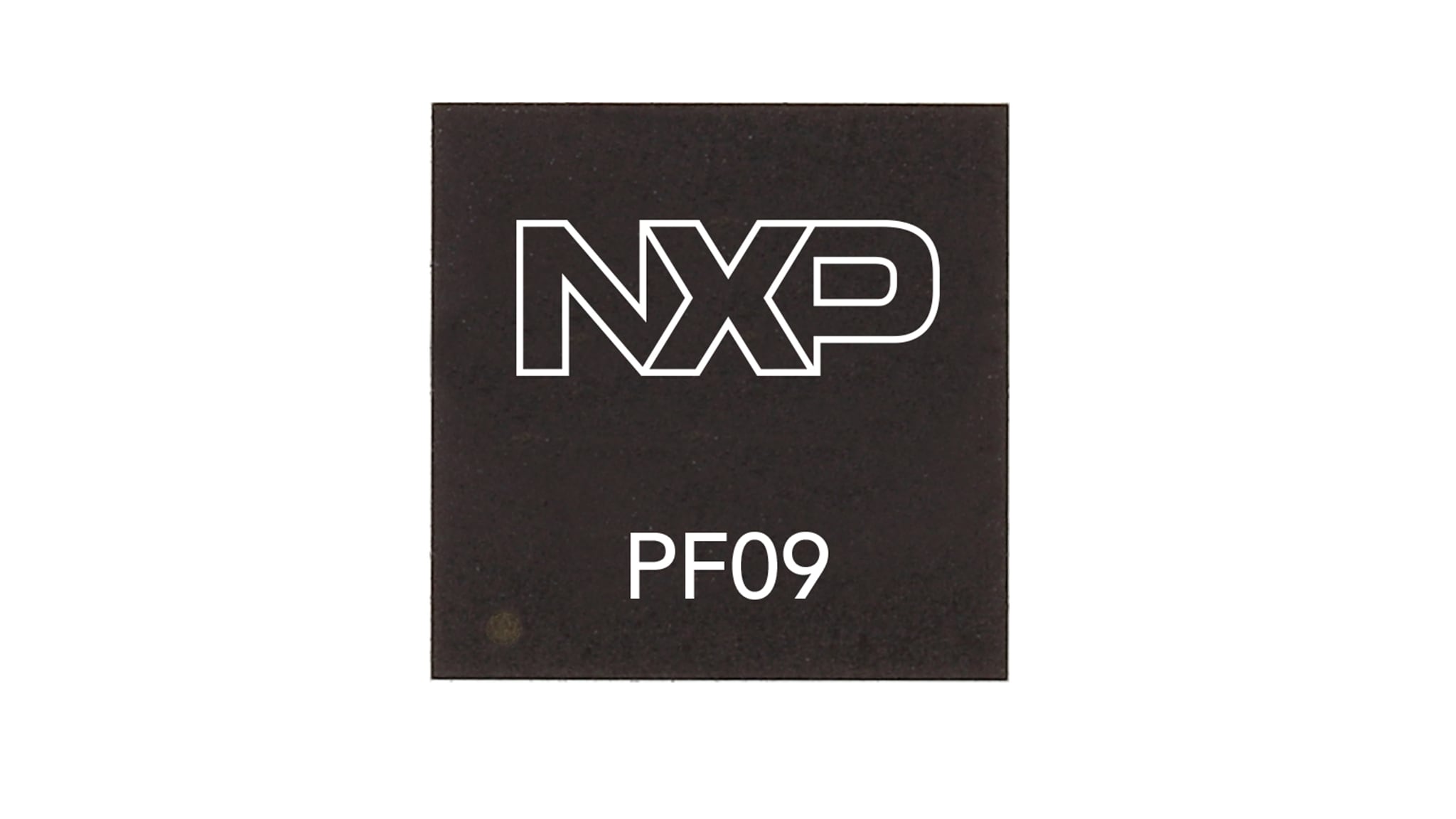

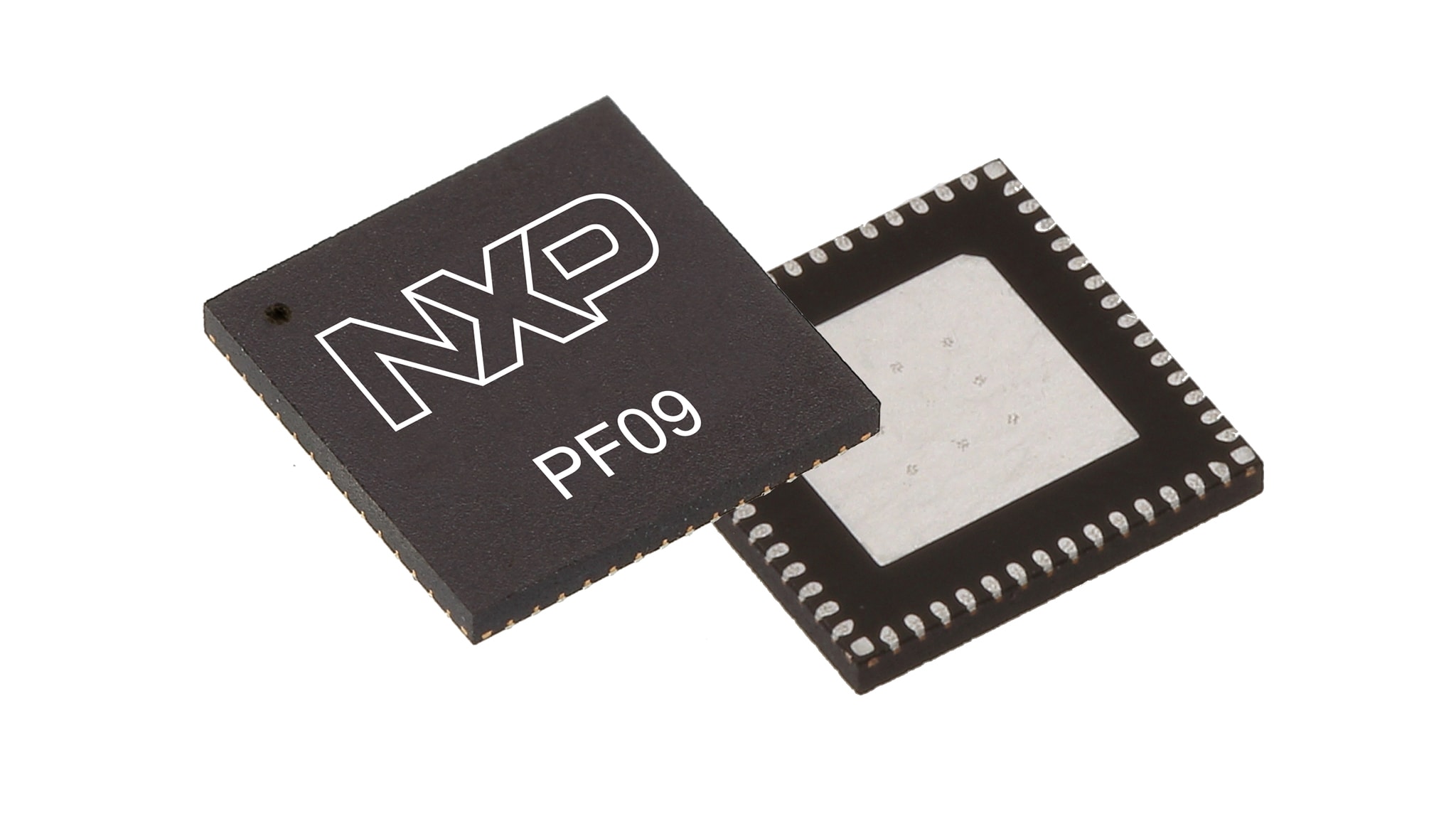

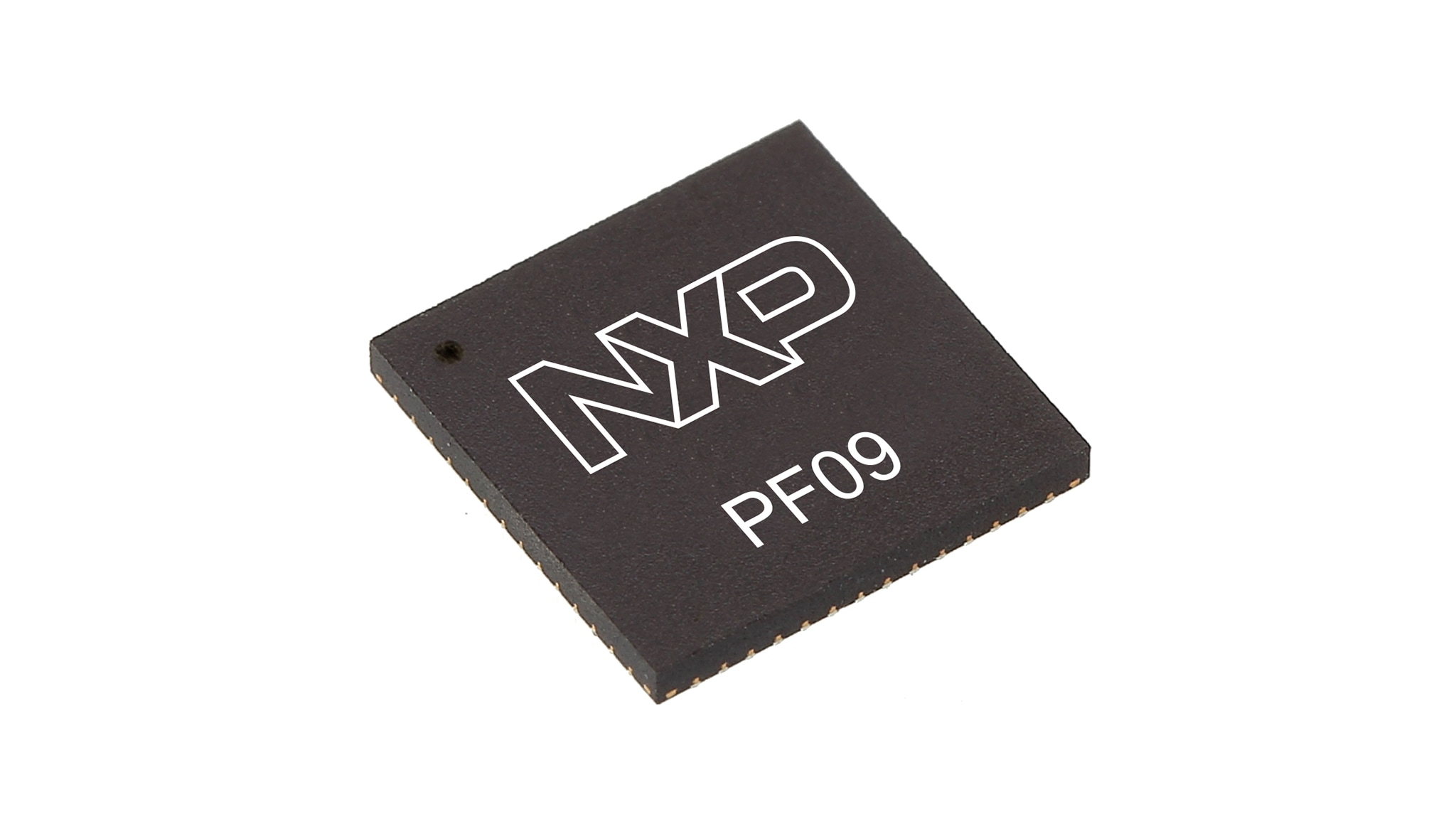

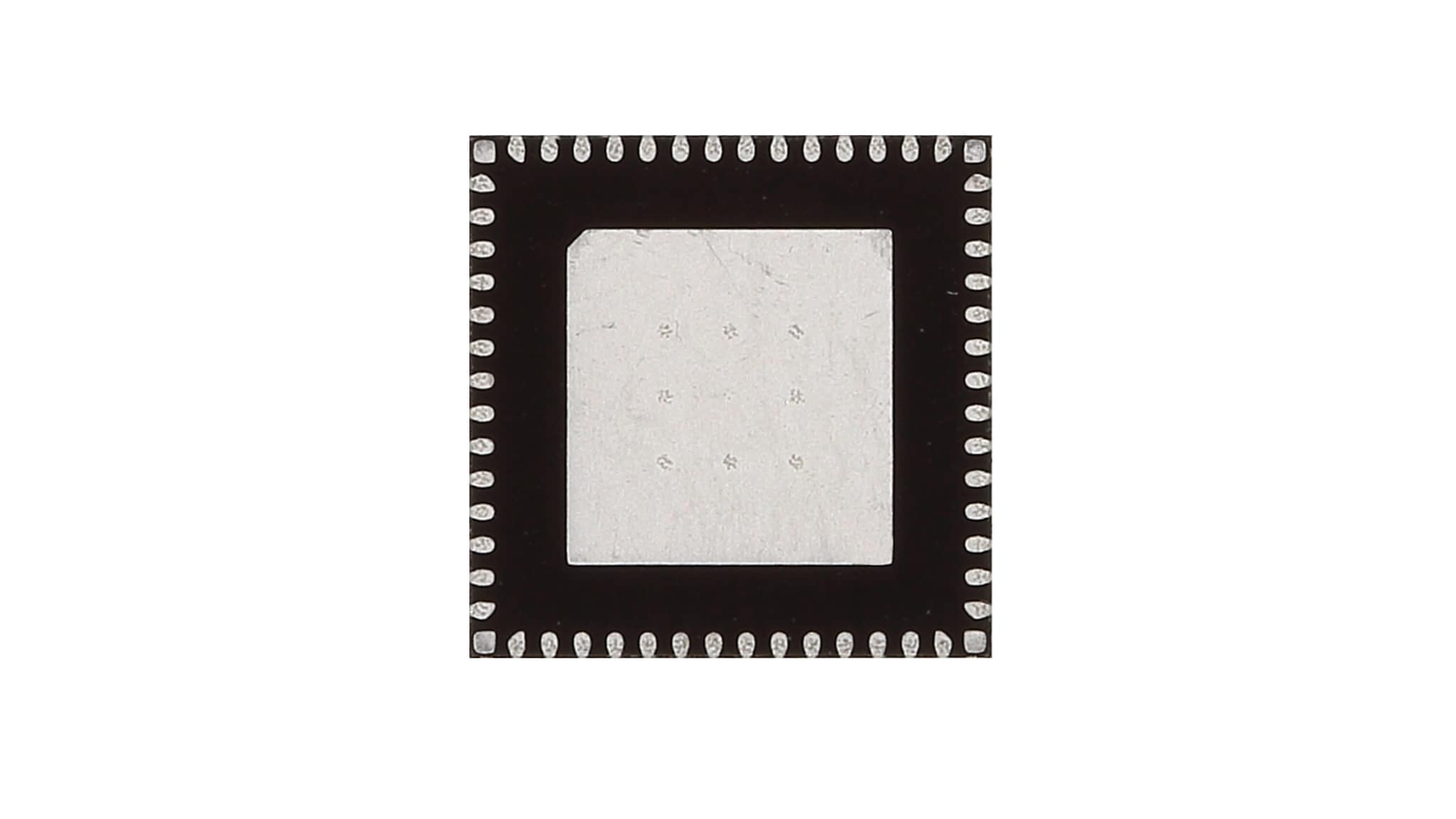

  • 56引脚8×8mm QFN封装

系统特性

  • 多次编程(MTP)存储器,用于灵活的器件配置
  • 高速I2C接口(3.4MHz)
  • PGOOD监测电路
  • 外部时钟同步
  • 扩频频谱

可达到最高ASIL D级安全的监测电路

  • 达到汽车ASIL D和工业SIL-2安全级别的独立电路
  • 带可编程故障保护的电压监测
  • 两个外部电压监测输入
  • 先进的热监测和保护功能
  • 可编程内置看门狗计数器
  • FCCU(故障采集与控制单元)输入
  • I2C CRC和写保护机制
  • 模拟内置自检(ABIST)和逻辑内置自检(LBIST)

可编程

  • 电源、排序和特定功能可由MTP存储器进行编程
  • 在开发阶段,可以使用编程板对定制的一次性可编程(OTP)部件进行编程
  • 可以提供定制OTP进行生产。请联系恩智浦销售渠道(恩智浦代理商)
  • 可使用PF09 OTP工具创建定制OTP
