产品详情

支持的器件

接口

单通道和多通道LIN收发器

TJA1027: LIN 2.2/SAE J2602收发器

电源管理

微型SBC

UJA1169TK: 微型高速CAN系统基础芯片

处理器和微控制器

S32K汽车通用MCU

S32K1: S32K1汽车通用微控制器

技术和功能规格

微控制器(MCU)	基于32位Arm^® Cortex^®-M0+的S32K118
系统基础芯片(SBC)	UJA1169TK：微型高速CAN系统基础芯片
收发器	TJA1027：LIN 2.2A/SAE J2602收发器
适配器	OpenSDA：串行和调试适配器，支持多种行业标准的调试接口
	可轻松接入MCU I/O接头引脚，进行原型设计
尺寸和价格	小规格低成本
兼容性	兼容Arduino^®UNO引脚输出，支持“Shield”扩展
接口	板载CAN、LIN和UART/SCI连接
电源	灵活的供电选项：micro USB或外部12 V电源
组件	两个触摸板 1个电位计 1个RGB LED 两个按钮

购买选项

点击展开

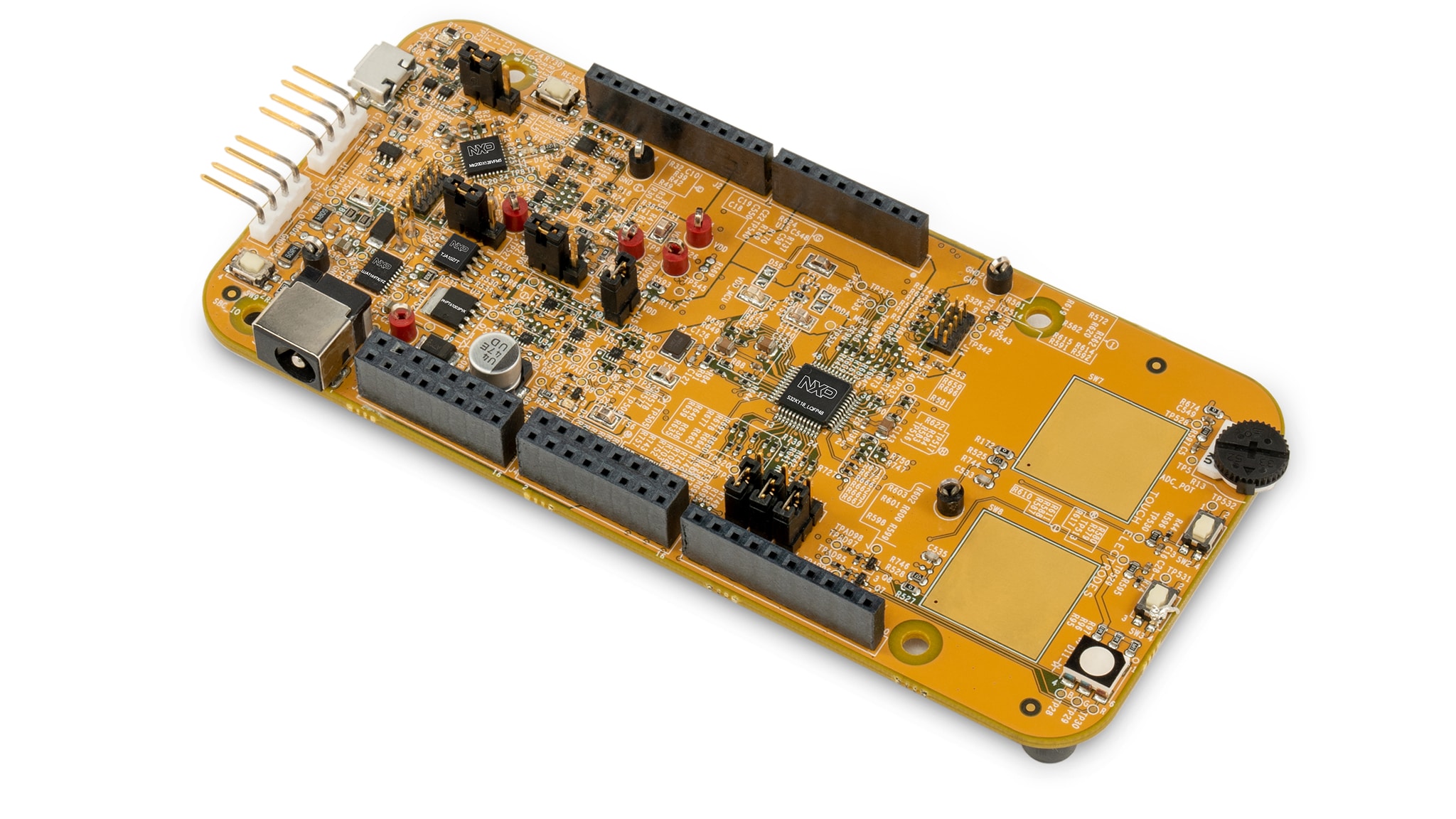

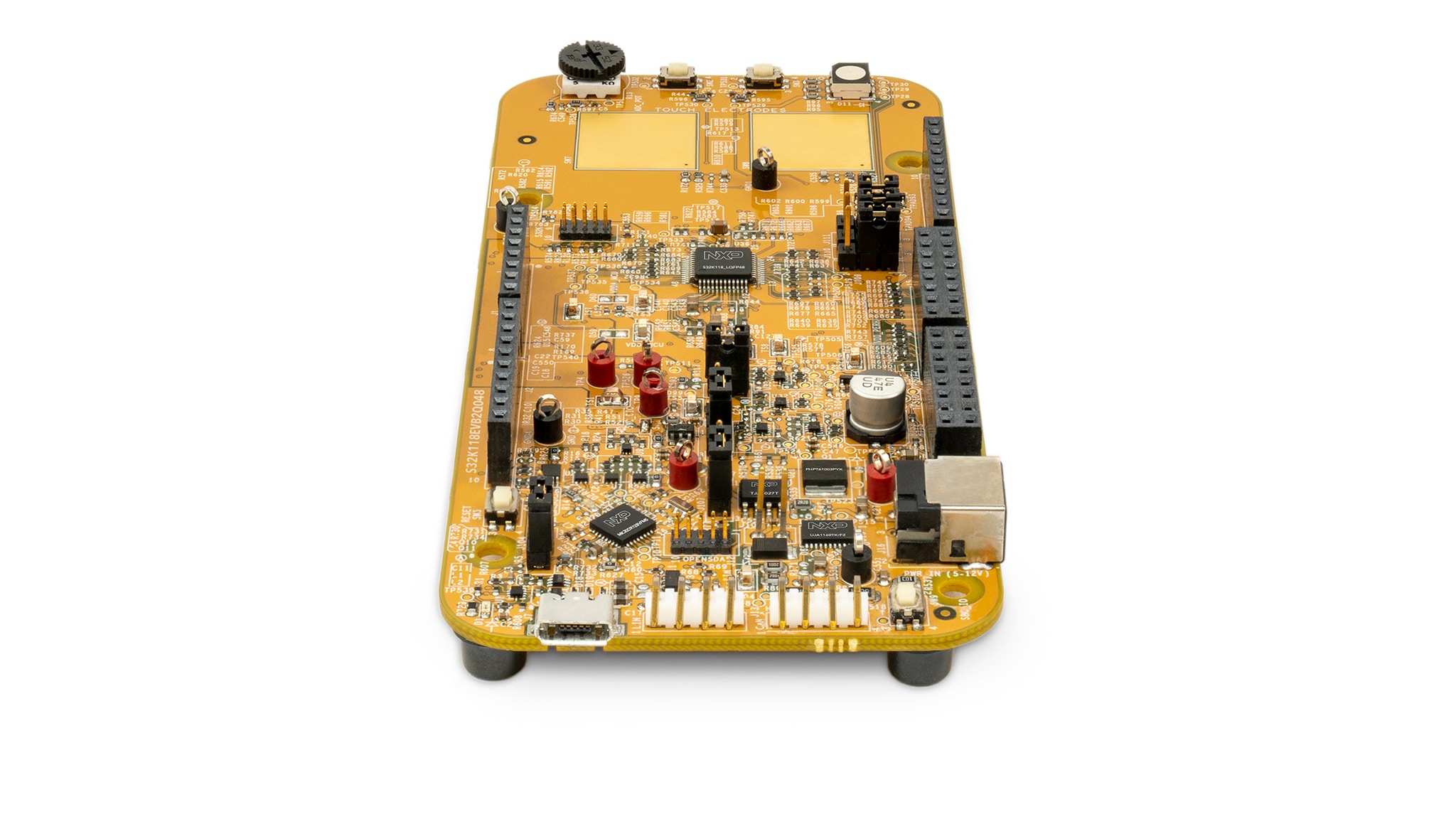

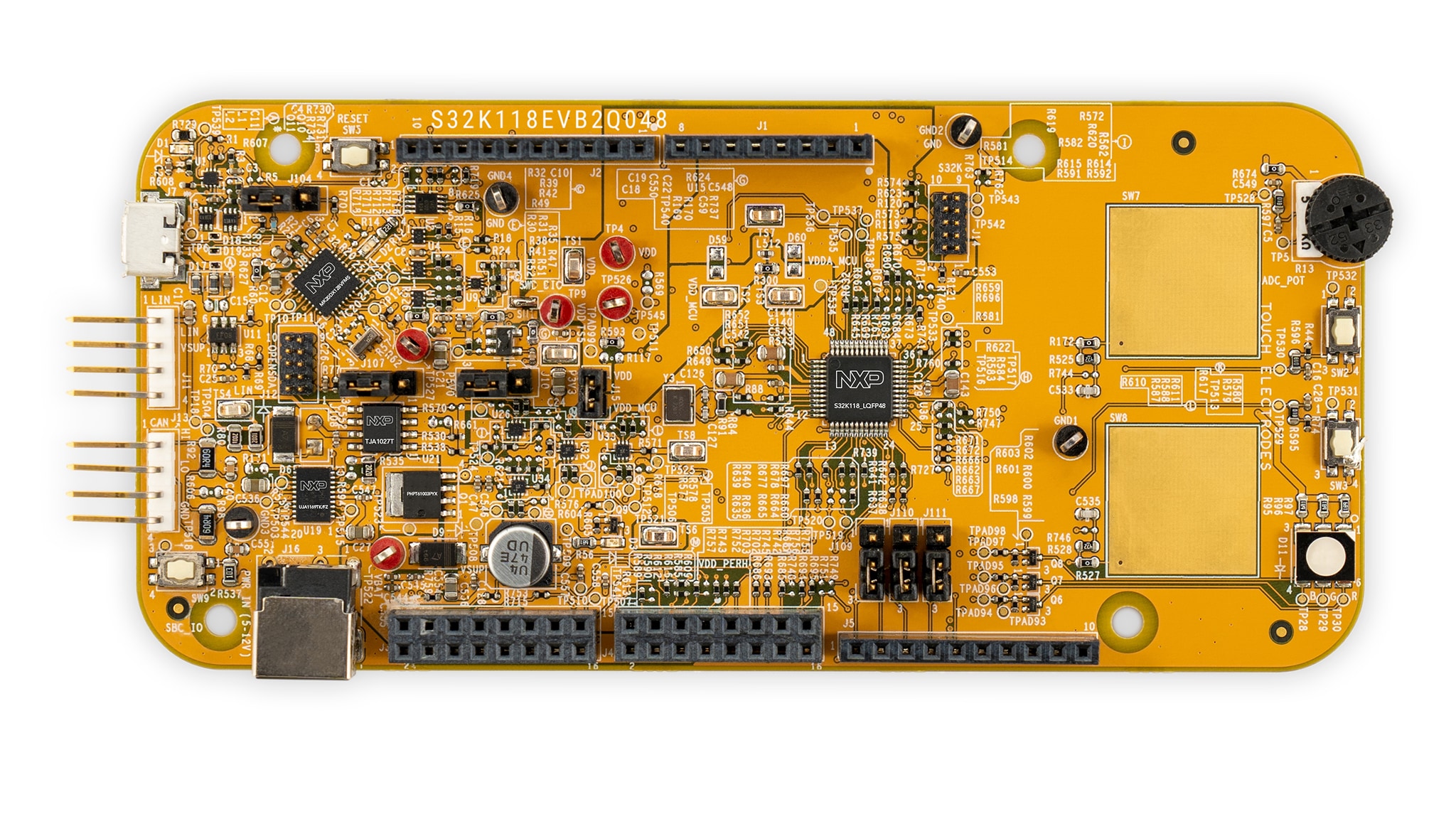

S32K118EVB2Q048
S32K118-Q048 Evaluation Board for Automotive General Purpose.
套件包含：
- S32K118EVB2Q048评估板

CNY754.16
数量为 1
- 供货状态: 有货
- 库存: 8
- 运单: 正常情况下 1-2个工作日内发货

从恩智浦处购买从分销商处购买

Distributor Name	地区	库存	库存日期

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考文档类别.

1-5 / 19 文件

^用户指南
Get Started with the S32K118EVB快速入门

HTMLMar 26, 2019GS-S32K118EVB英语
^应用笔记
AN4388，四方扁平封装(QFP) - 应用说明

PDF版本 2.0May 10, 20227.6 MBAN4388中文, 英语
请登录
^应用笔记
CSEc 安全模块入门

PDF版本 1May 10, 2022316.4 KBAN5401中文, 英语
请登录
^应用笔记
AN5426，S32K1xx 微控制器的硬件设计指南

PDF版本 0May 10, 20221.5 MBAN5426中文, 英语
请登录
^应用笔记
使用 FlexIO 模拟通信和定时外设

PDF版本 0May 9, 20223.2 MBAN12174中文, 英语
^应用笔记
S32K1xx 固件更新

PDF版本 0Apr 12, 20222.7 MBAN12323中文, 英语
^应用笔记
AN11983：使用 S32K1xx EEPROM 功能

PDF版本 2Apr 12, 20221.2 MBAN11983中文, 英语
^应用笔记
AN12218: S32K1xx Bootloader – Application Note

PDF版本 1Apr 8, 20221.1 MBAN12218中文, 英语
^应用笔记
AN12522: S32K1xx ECC Error Handling – Application Note

PDF版本 0Apr 8, 2022286.5 KBAN12522中文, 英语
^应用笔记
AN12201: Exception and fault checking on S32K1xx – Application Note

PDF版本 0Apr 8, 2022812.3 KBAN12201中文, 英语
^应用笔记
S32K1xx MCU 的闪存编程最佳实践

PDF版本 1Sep 24, 2019157.5 KBAN12130中文, 英语
^应用笔记
在S32K148上使用同步音频接口(SAI)

PDF版本 0Nov 21, 20181.4 MBAN12202中文, 英语
^应用笔记
S32K1xx ADC 指南、规格和配置

PDF版本 0Aug 22, 20181.5 MBAN12217中文, 英语
^应用笔记
S32K 上 FlexTimer 模块的特性和工作模式

PDF版本 0Apr 4, 20171.5 MBAN5303中文, 英语
^应用笔记
AN5282: CodeWarrior to S32 Design Studio (S32DS) Migration Guide – Application Note

PDF版本 3Sep 24, 20163.7 MBAN5282英语
^应用笔记
AN5258: Using DMA for Pulse Counting on S32K – Application Note

PDF版本 0Feb 9, 2016363.0 KBAN5258英语相关文件: AN5258SW
^{应用笔记软件}
AN12202SW: Application note software for AN12202

ZIP版本 2Apr 6, 2020738.1 KBAN12202SW英语
^手册
S32K微控制器 - 简介

PDF版本 1Jul 15, 2015796.3 KBS32K1-GeneralPurposeMCUs_Brochure中文, 英语, 日本語
^{快速参考指南}
S32K118EVB Evaluation Board – Quick Start Guide

PDF版本 1Dec 6, 20184.2 MBS32K118EVB-QSG英语

展开

设计资源

设计文件

3 设计文件

^{印刷电路板与电路图}
S32K118EVB Evaluation Board – Schematics

PDF版本 0Jan 2, 2015 00:00:00701.4 KBSCH-29945
请登录

下载
^{印刷电路板与电路图}
S32K118EVB Evaluation Board - REV A Design Files

ZIP版本 AJan 14, 2022 17:34:006.6 MBS32K118EVBQ048-Design-Files-REV-A
请登录

下载
^计算器
S32K功率估算工具(PET)

下载选项
