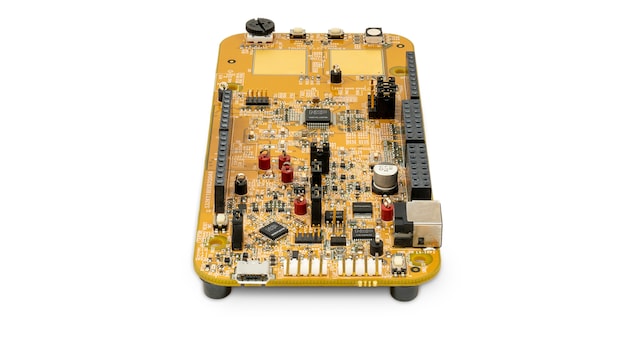

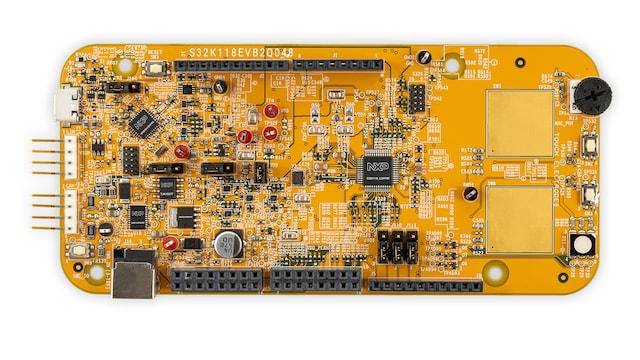

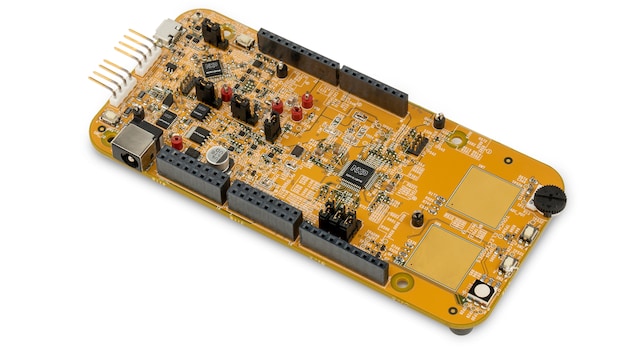

Name: S32K118Q048通用评估板
Price: 105.00 USD
Availability: BackOrder

产品详情

支持的器件

接口

汽车LIN解决方案

TJA1027: LIN 2.2/SAE J2602收发器

电源管理

安全SBC

UJA1169TK: 微型高速CAN系统基础芯片

处理器和微控制器

S32K汽车通用MCU

S32K1: S32K1汽车通用微控制器

技术和功能规格

微控制器(MCU)	基于32位Arm^® Cortex^®-M0+的S32K118
系统基础芯片(SBC)	UJA1169TK：微型高速CAN系统基础芯片
收发器	TJA1027：LIN 2.2A/SAE J2602收发器
适配器	OpenSDA：串行和调试适配器，支持多种行业标准的调试接口
	可轻松接入MCU I/O接头引脚，进行原型设计
尺寸和价格	小规格低成本
兼容性	兼容Arduino^®UNO引脚输出，支持“Shield”扩展
接口	板载CAN、LIN和UART/SCI连接
电源	灵活的供电选项：micro USB或外部12 V电源
组件	两个触摸板 1个电位计 1个RGB LED 两个按钮

购买选项

点击展开

S32K118EVB2Q048
正常供应

S32K118-Q048 Evaluation Board for Automotive General Purpose.

套件包含

套件包含：

S32K118EVB2Q048评估板

$105.00 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

1-10 / 20 文件

紧凑列表

AN4388，四方扁平封装(QFP) - 应用说明[AN4388]

PDFMay 10, 2022版本更新 2.0
CSEc 安全模块入门[AN5401]

PDFMay 10, 2022版本更新 1
AN5426，S32K1xx 微控制器的硬件设计指南[AN5426]

PDFMay 10, 2022版本更新 0
使用 FlexIO 模拟通信和定时外设[AN12174]

PDFMay 9, 2022版本更新 0
S32K1xx 固件更新[AN12323]

PDFApr 12, 2022版本更新 0
AN11983：使用 S32K1xx EEPROM 功能[AN11983]

PDFApr 12, 2022版本更新 2
AN12218: S32K1xx Bootloader – Application Note[AN12218]

PDFApr 8, 2022版本更新 1
AN4731: 理解恩智浦微处理器上的注入电流--应用笔记[AN4731]

PDFApr 8, 2022版本更新 2
AN12522: S32K1xx ECC Error Handling – Application Note[AN12522]

PDFApr 8, 2022版本更新 0
AN12201: Exception and fault checking on S32K1xx – Application Note[AN12201]

PDFApr 8, 2022版本更新 0
S32K1xx MCU 的闪存编程最佳实践[AN12130]

PDFSep 24, 2019版本更新 1
在S32K148上使用同步音频接口(SAI)[AN12202]

PDFNov 21, 2018版本更新 0
S32K1xx ADC 指南、规格和配置[AN12217]

PDFAug 22, 2018版本更新 0
S32K 上 FlexTimer 模块的特性和工作模式[AN5303]

PDFApr 4, 2017版本更新 0
在S32K上使用DMA进行脉冲计数[AN5258]

PDFApr 4, 2017版本更新 0
AN5282: CodeWarrior to S32 Design Studio (S32DS) Migration Guide – Application Note[AN5282]

PDFSep 24, 2016版本更新 3

AN12202SW: Application note software for AN12202[AN12202SW]

ZIPApr 6, 2020版本更新 2

S32K118EVB Evaluation Board – Quick Start Guide[S32K118EVB-QSG]

PDFDec 6, 2018版本更新 1

S32K微控制器 - 简介[S32K1-GeneralPurposeMCUs_Brochure]

PDFJul 15, 2015版本更新 1

Start Your S32K118 MCU Project Today[GS-S32K118EVB]快速入门

HTMLDec 29, 2020

设计资源

Related Hardware

快速参考恩智浦板类型.

1-5 / 6 硬件

评估板和开发板
S32K142-Q100通用评估板
正常供应

S32K142EVB类似
评估板和开发板
S32K148-Q176通用评估板
正常供应

S32K148EVB类似
评估板和开发板
S32K144-Q100通用评估板
正常供应

S32K144EVB类似
评估板和开发板
S32K146-Q144通用评估板
正常供应

S32K146EVB类似
评估板和开发板
S32K116-Q048通用评估板
正常供应

S32K116EVB类似
评估板和开发板
DEVKIT的电机控制Shield扩展板
正常供应

DEVKIT-MOTORGD类似

展开

设计文件

快速参考恩智浦设计文件类型.

2 设计文件

印刷电路板与电路图
S32K118EVB Evaluation Board – Schematics

PDF版本 0Jan 2, 2015 00:00:00684.95 KBSCH-29945

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
S32K118EVB Evaluation Board Design Files

ZIP版本 AJan 14, 2022 17:34:006.25 MBS32K118EVBQ048-Design-Files-REV-A

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

快速参考恩智浦软件类型.

1-5 / 9 软件文件

BSP及设备驱动
实时驱动(RTD)

下载选项
BSP及设备驱动
S32K1系列S32软件开发套件

下载选项
代码片段
S32K118EVB Evaluation Board – Software for FreeMASTER

ZIP版本 0Dec 6, 2018 16:12:0021.57 MBS32K118_EVB_JumpStart_Sources
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
可访问其他软件。查看我们的精选合作伙伴解决方案.
代码片段
S32K118EVB Evaluation Board – Quick Start Package

ZIP版本 1Dec 6, 2018 15:27:008.31 MBS32K118EVB-QSP
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
库
汽车数学和电机控制库(AMMCLib)

下载选项
调试及视觉化工具
FreeMASTER运行时调试工具

下载选项
开发IDE和生成工具
面向Arm^®的S32 Design Studio

下载选项
模拟及建模工具
基于模型的设计工具箱（MBDT）

下载选项
模拟及建模工具
S32K功率估算工具(PET)

下载选项

展开

注意: 推荐在电脑端下载软件，体验更佳。

培训

1 培训

点播培训
Assessing the Power Consumption of Your S32K MCU-Based Designs Before Development

22 minEnglish

请登录
