S32K312MINI-EVB汽车通用评估板

S32K312MINI-EVB
正常供应
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

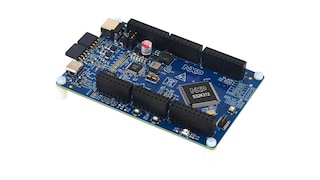

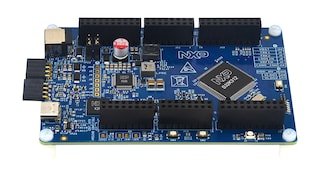

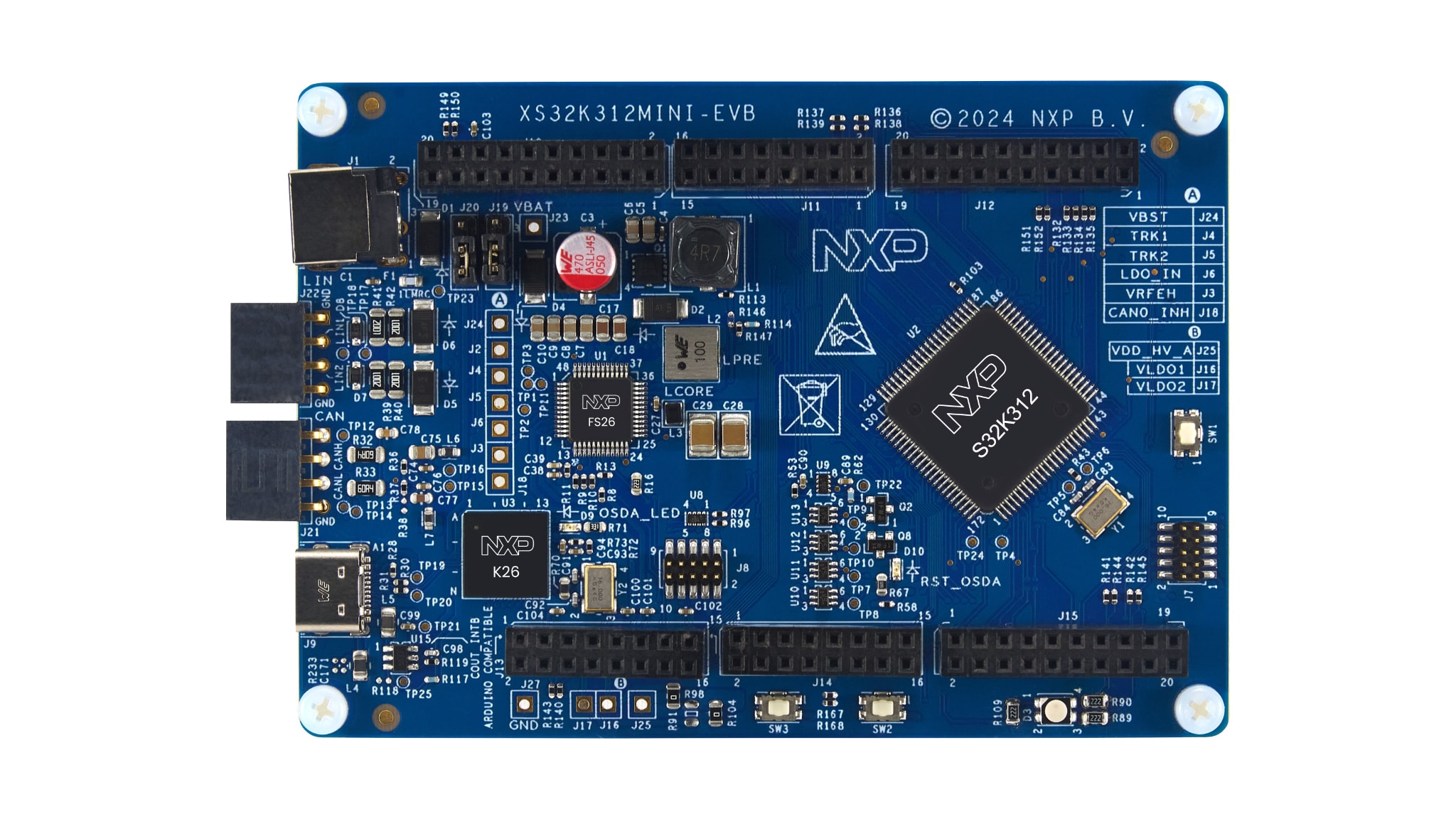

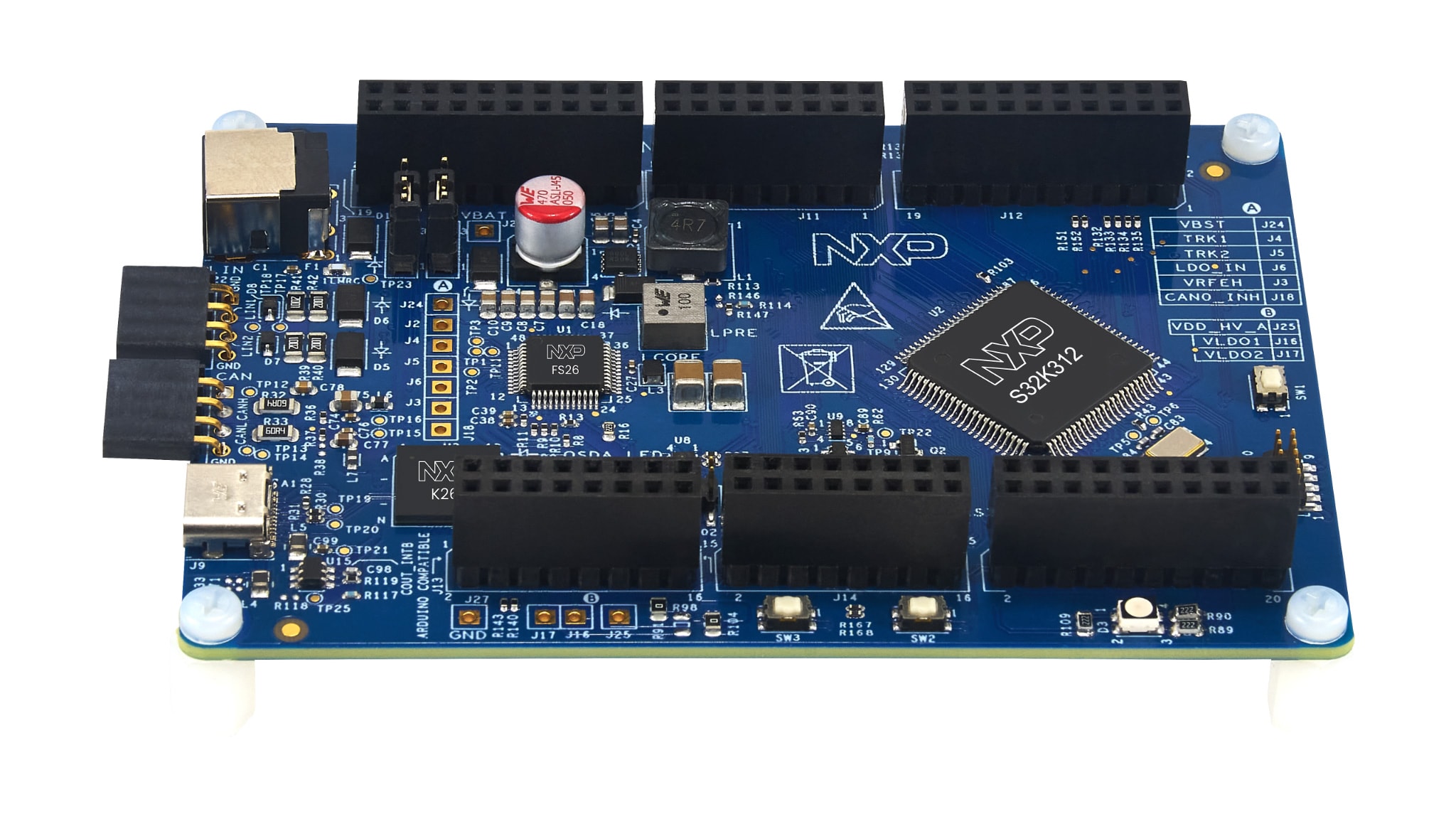

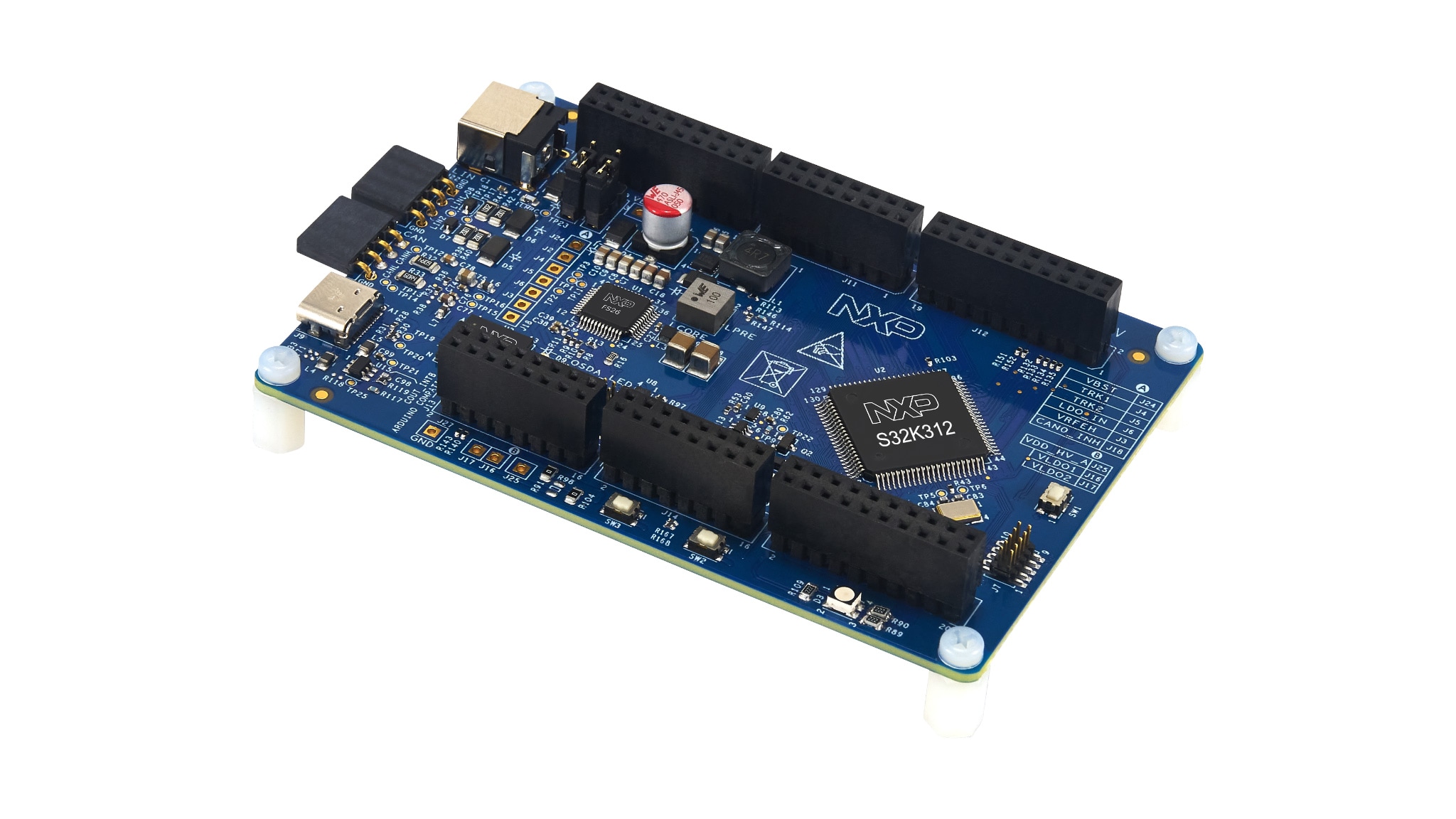

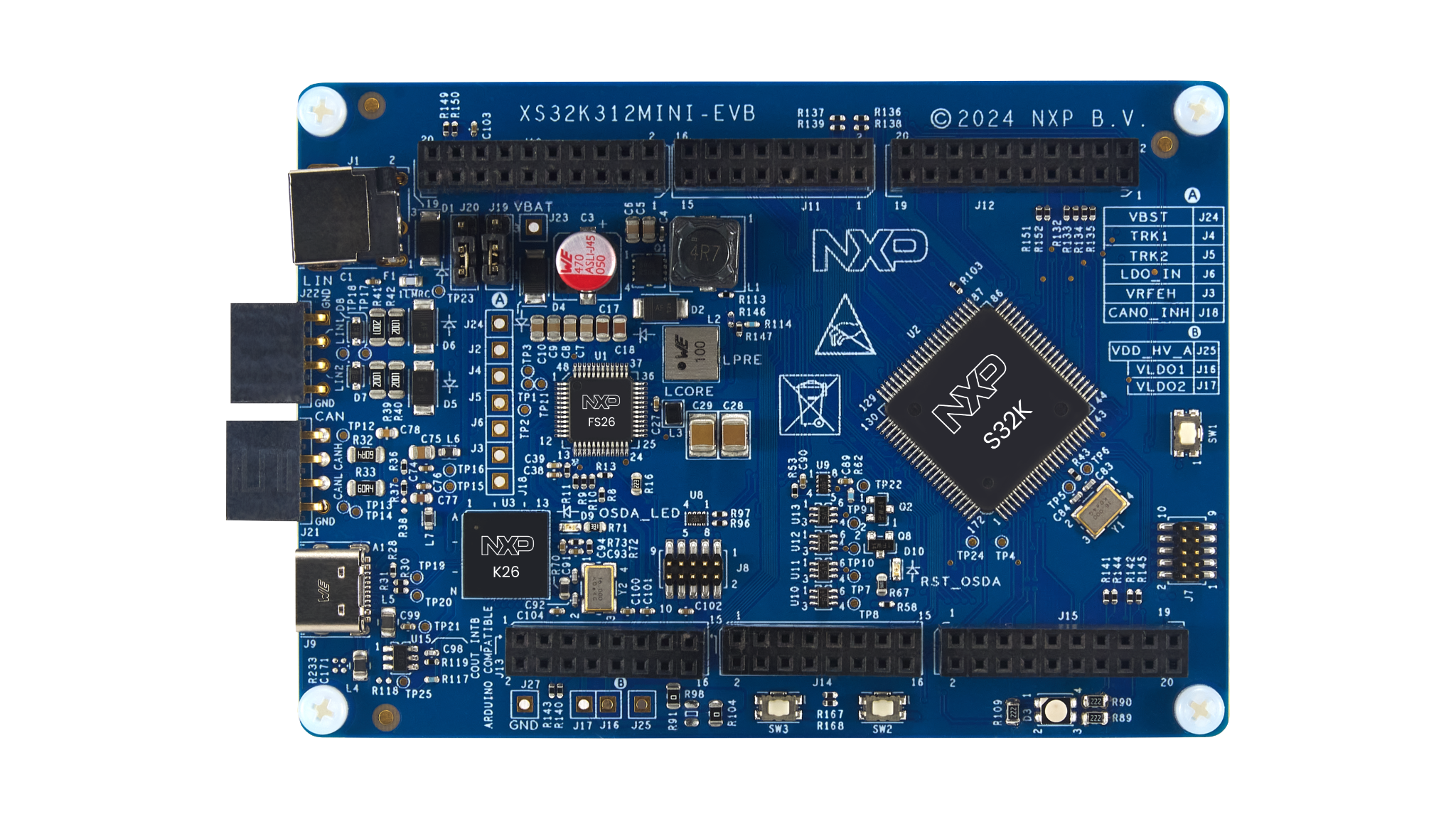

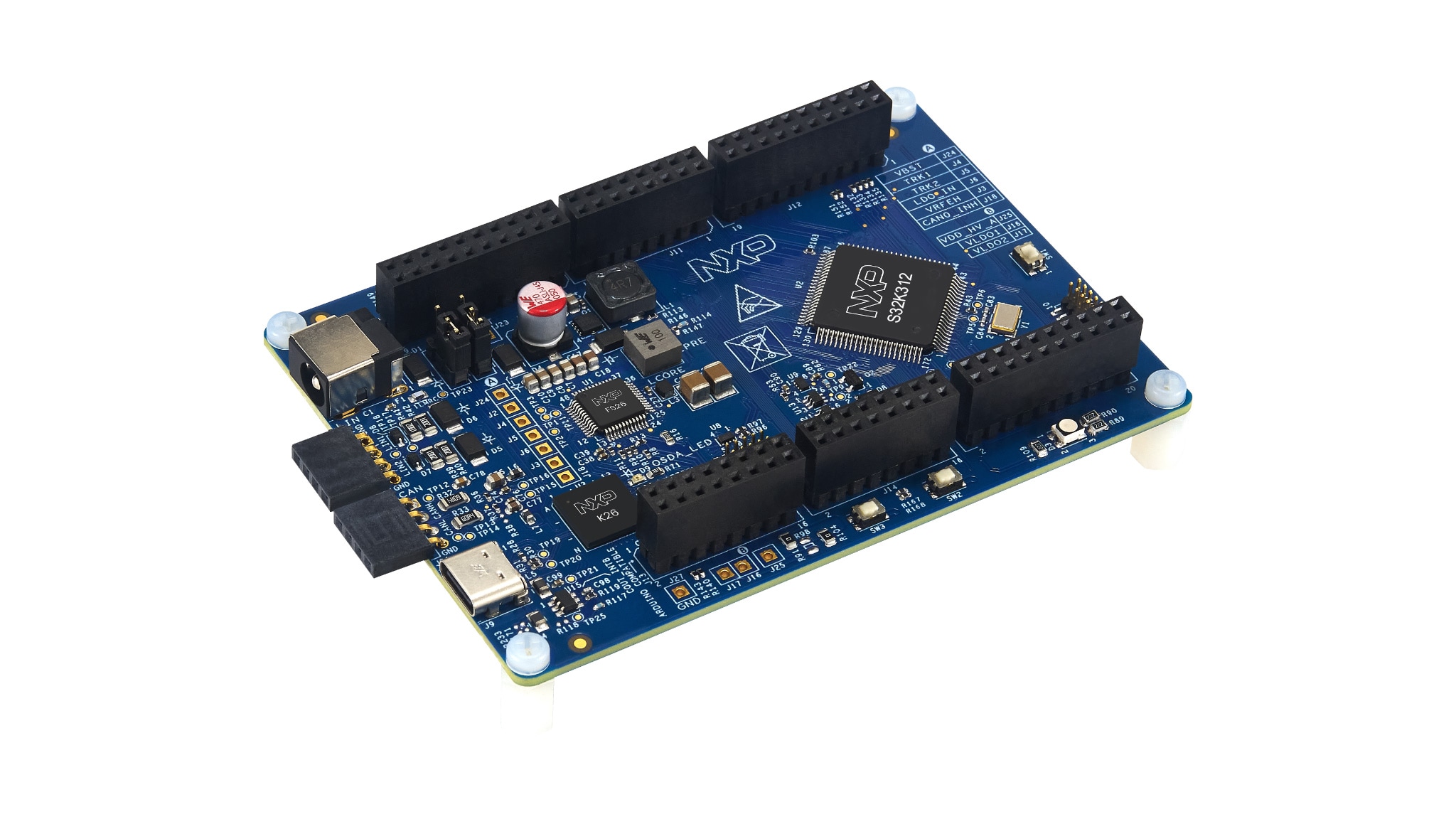

S32K312MINI-EVB是一款适用于通用工业和汽车应用的评估板。

S32K312MINI-EVB基于采用172 HDQFP封装的32位Arm®Cortex®-M7 S32K3 MCU，提供单核模式、HSE安全引擎、OTA支持、高级连接和低功耗模式。

S32K312MINI-EVB提供与Arduino® UNO引脚布局兼容的标准规格，为快速应用原型设计和演示提供了广泛的扩展板选项。

框图

选择框图:

S32K312MINI-EVB评估板

S32K312MINI-EVB Block diagram

S32K3系列

S32K3 Family Overview
获取框图PDF

支持的器件

处理器和微控制器

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于ARM® Cortex®-M4内核

电源管理

安全SBC

  • FS26: 功能安全系统基础芯片，低功耗，面向ASIL D系统

接口

汽车LIN解决方案

  • TJA1022: 双LIN 2.2/SAE J2602收发器

3.3V/5V IO CAN收发器

  • TJA1043: 具备待机和睡眠模式的高速CAN收发器

特性

硬件特性

  • 电源开关
  • MCU电压测量
  • 用户RGB LED
  • 两个用户按钮

软件特性

  • 面向AUTOSAR®和非AUTOSAR应用且符合ASIL D标准的免费实时驱动程序
  • 面向AUTOSAR和非AUTOSAR用户的配置工具
  • 免费安全固件：提供符合SHE+标准的恩智浦固件，专为ISO21434设计
  • S32安全软件框架(SAF)：6个故障检测和反应库
  • 免费的安全外设驱动程序(SPD)
  • 结构内核自检(SCST)
  • 免费的平台间通信框架(IPCF)：用于单芯片和多芯片系统中多核、多操作系统通信的中间件
  • 免费的MATLAB®基于模型的设计工具箱：恩智浦提供的Simulink®环境插件

兼容性

接口

  • 板载CAN FD
  • 板载LIN
  • S32K3调试器的SWD/JTAG调试接口

使能工具

  • 免费的S32 Design Studio IDE(Eclipse、GCC和调试器)和S32配置工具(引脚、时钟、外设)，以及第三方编译器和调试器

购买选项

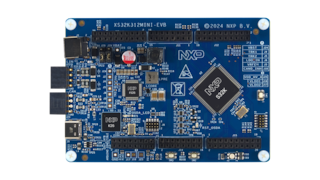

S32K312MINI-EVB-Image

点击展开

S32K312MINI-EVB
正常供应

S32K312MINI-EVB Evaluation Board for Automotive General Purpose.

    $49.00 USD
    现货 :93

    正常情况下 1-2个工作日内发货

    加入购物车
