PCF85053ATK-ARD – PCF85053A评估板

PCF85053ATK-ARD

滚动图片以放大

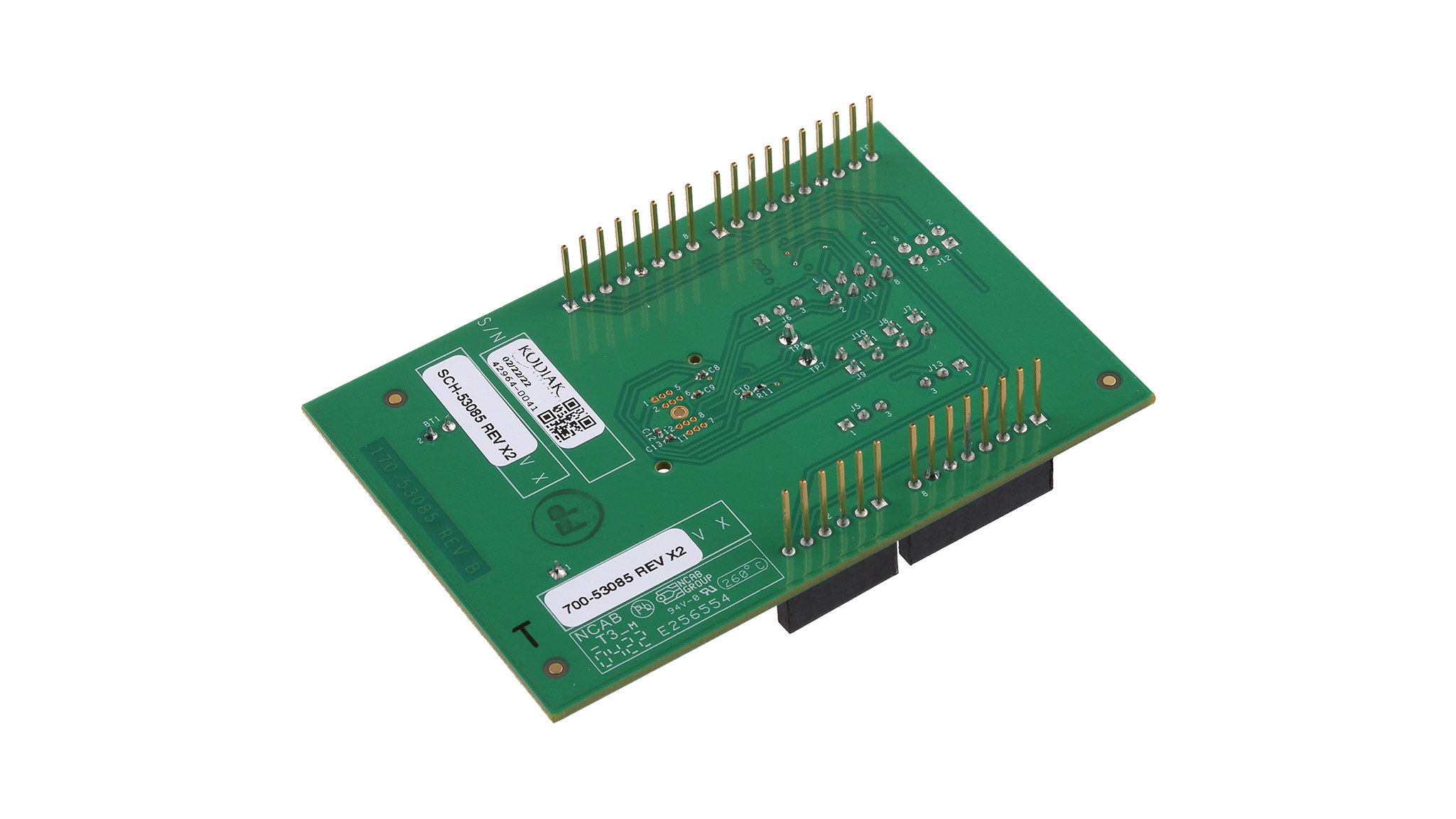

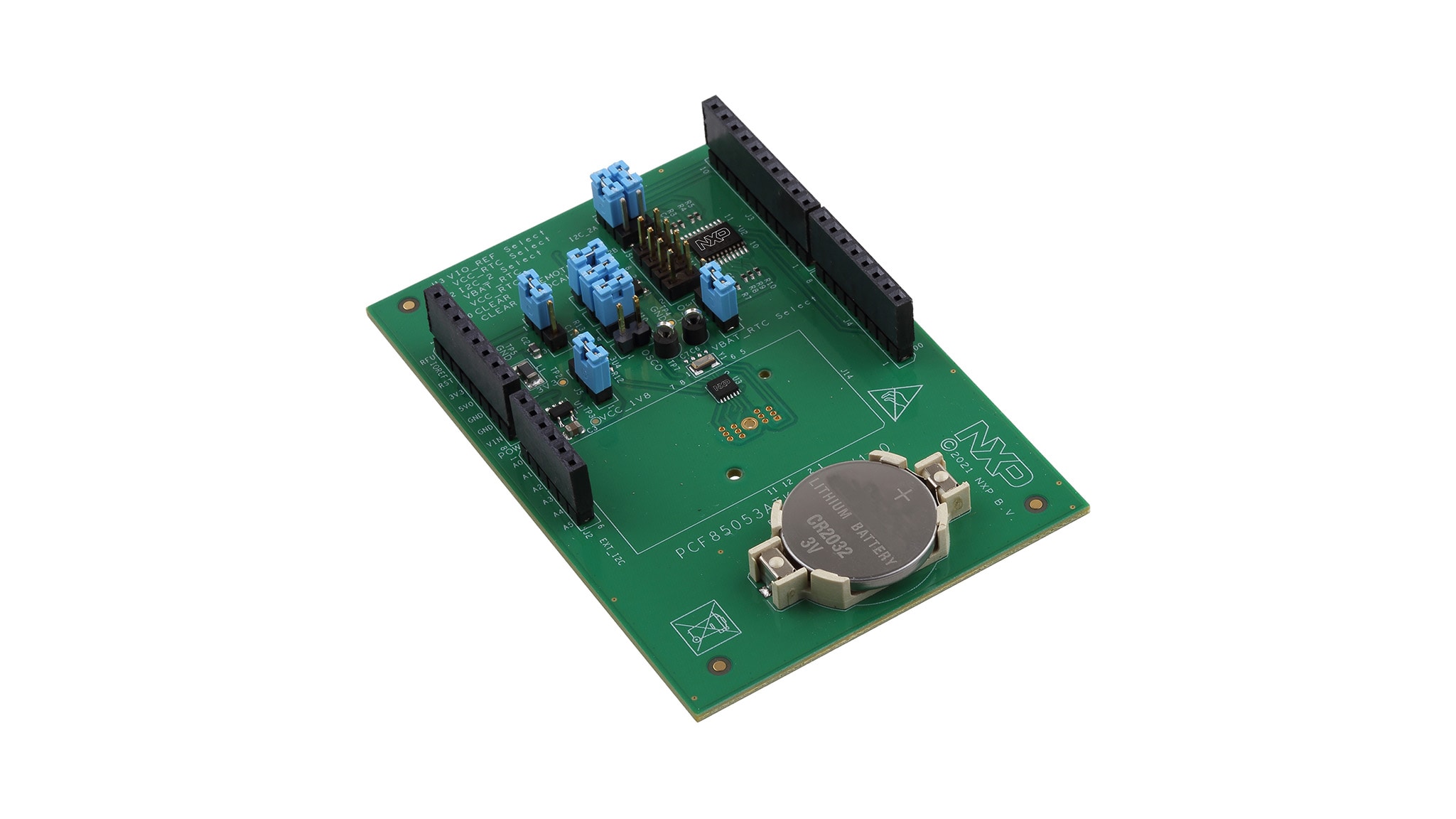

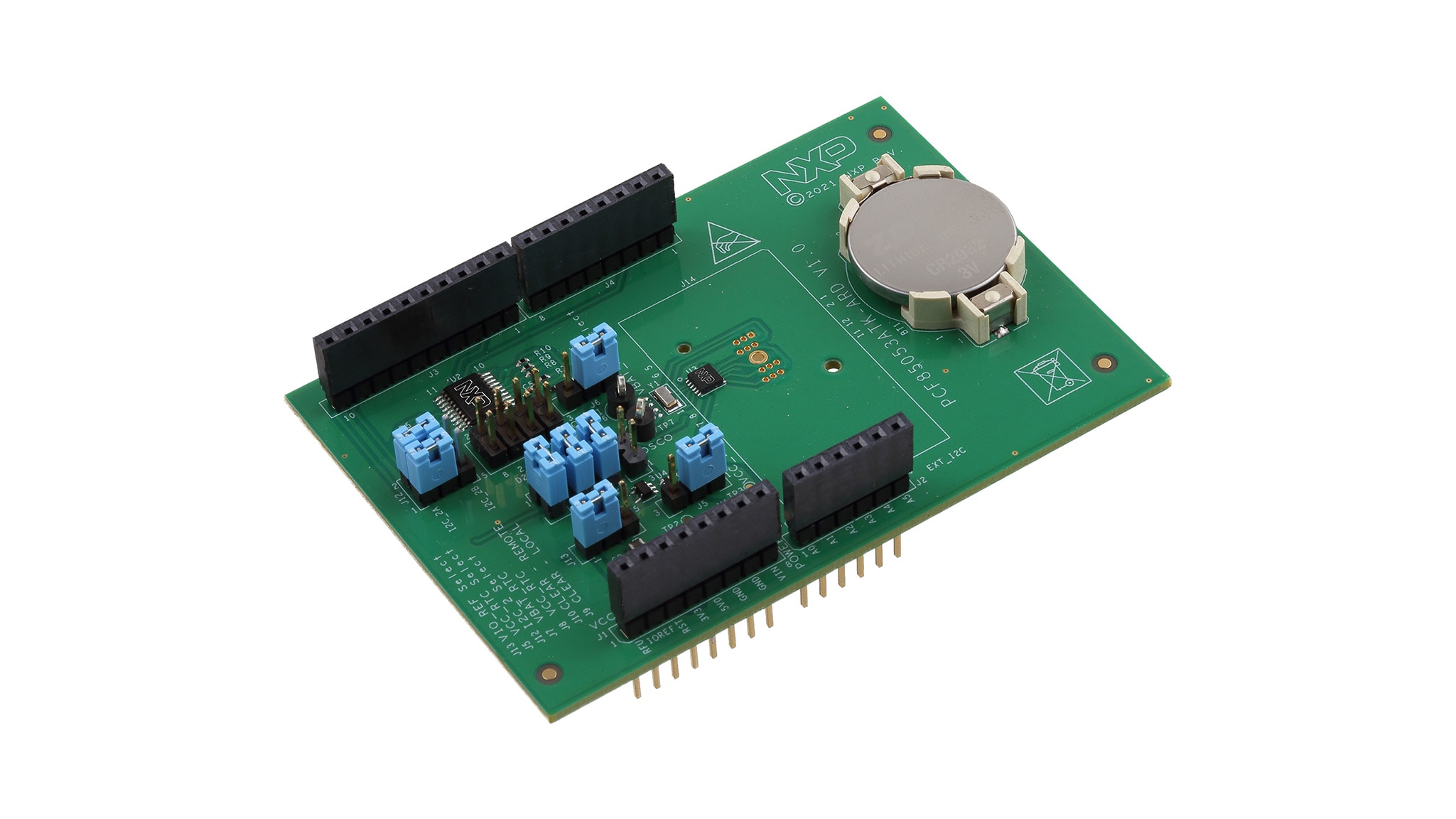

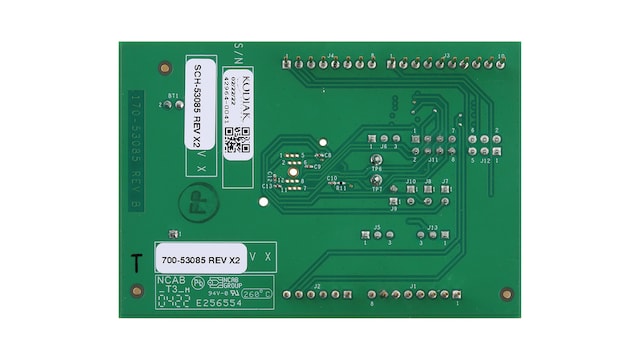

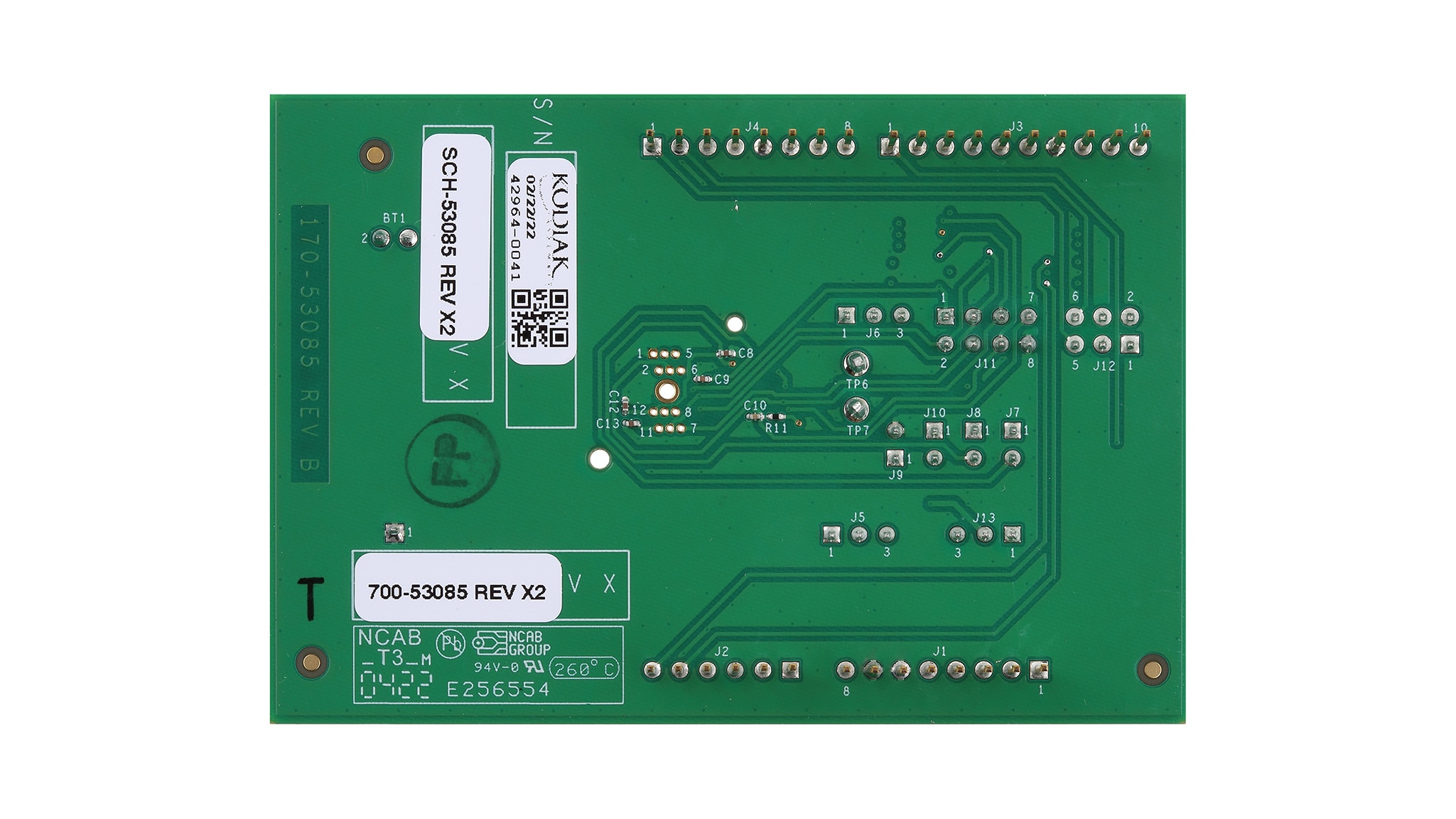

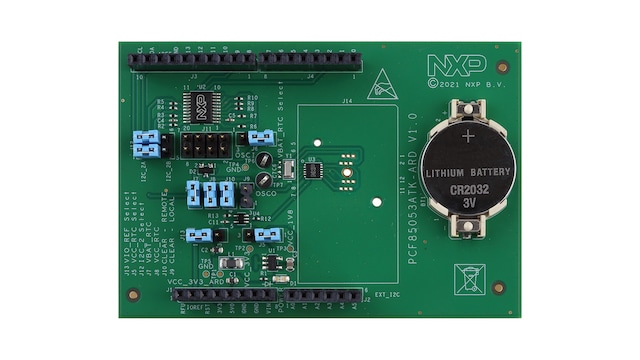

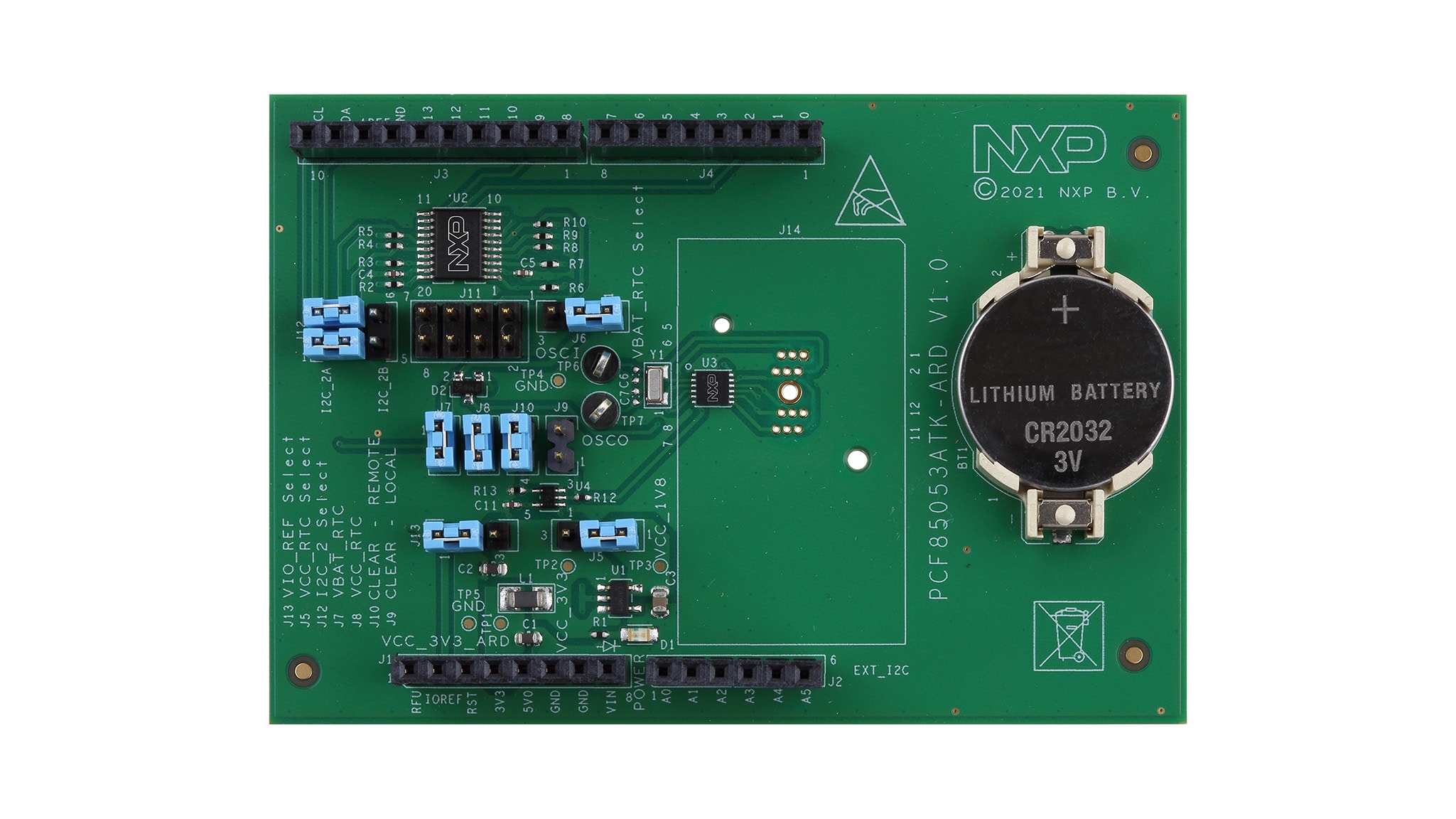

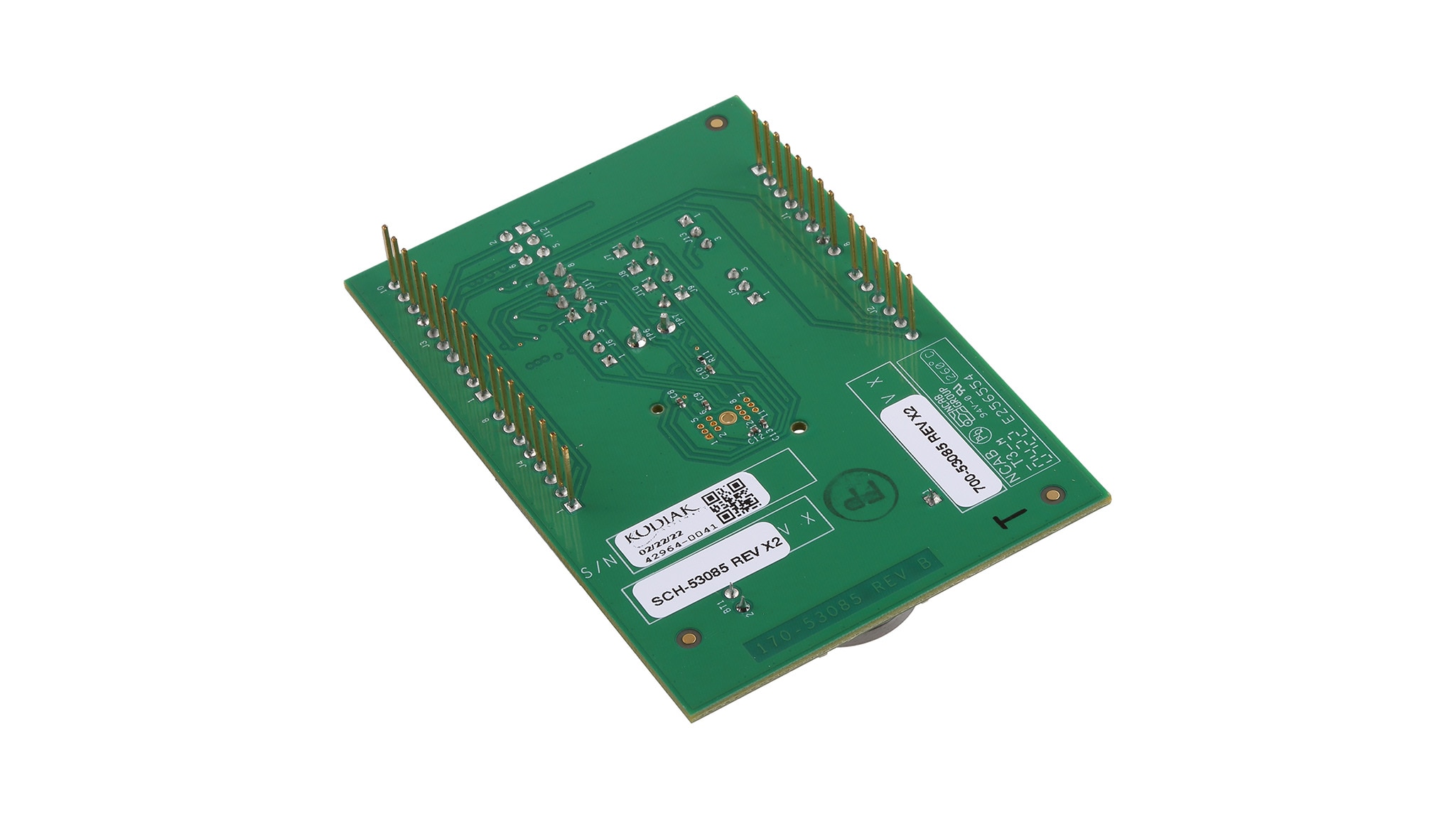

PCF85053ATK-ARD使用Arduino Shield连接器来评估PCF85053A的功能和性能。PCF85053A是一款CMOS实时时钟（RTC）和日历，适用于低功耗应用，并在主电源损耗时自动切换到电池。具有时钟输出、警报中断输出和128字节电池备份SRAM。

PCF85053A有两个I²C总线：主I²C总线具有对RTC和SRAM寄存器的读/写能力；备用I²C总线也可以使用主I²C主器件设置的控制位来读/写大多数寄存器。PCF85053A提供了时钟输出校准相关寄存器，如晶体CL（电容负载）配置和偏移寄存器设置。

产品详情

支持的器件

模拟及混合信号

实时时钟

  • PCF85053A: 可启动CPURTC，具有两个I2C总线、128字节SRAM和报警功能

特性

Arduino Shield

  • 配备Arduino Uno R3兼容接头，可直接连接到Arduino兼容MCU EVK
  • 用于I²C-Bus/Alert/CLKOUT外部访问和监控的板载连接器
  • 1.8V/3.3V可选电源
  • 板载备用电池组
  • 完全兼容MIMXRT1050-EVK评估板，包括GUI (Windows 10）
  • 完全兼容LPCXpresso55S69开发板，包括GUI（Windows 10）
  • 完全兼容MIMXRT685-EVK评估板，包括GUI （Windows 10）

工作电压

  • 电源电压：1.7V至3.6V
  • 电池供电电压:1.55至3.6V

通信接口

  • 两种独立的I²C接口：
    • 主I²C总线：在RTC和SRAM寄存器上进行读/写的功能
    • 备用I²C总线：在RTC和SRAM寄存器上进行读/写的功能，由主I²C启用
  • I²C器件地址:
    • RTC: 1101 111
    • SRAM: 1010 111
  • I²C时钟功能：
    • 最大时钟频率400kHz
    • 最大时钟超时35ms
  • 切换到电池时未激活I²C总线

实时时钟功能

  • 实时时钟和日历
  • 基于32.768kHz石英晶体提供年、月、日、周、时、分和秒
  • 支持二进制模式和BCD模式
  • 支持24小时和12小时模式
  • 支持夏令时模式
  • 振荡器故障标志
  • RTC清除标志
  • RTC故障标志
  • Alarm标志

额外功能

  • 低电平有效的中断输出
  • 寄存器定义与MC146818B（0至9小时）一致
  • 用于多种石英的可配置振荡器电路：CL=6pF、CL=7pF和CL=12.5pF
  • 工作温度范围：-40°C至85°C
  • 可使用电池的128字节SRAM
  • SRAM通过RTC_CLR#引脚清除为'0'
  • 通过可编程偏移寄存器进行频率调整

购买选项

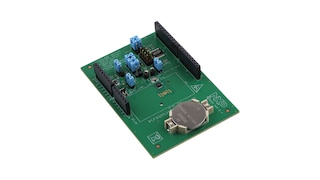

PCF85053ATK-ARD-Image

点击展开

PCF85053ATK-ARD
正常供应

PCF85053ATK-ARD – PCF85053ATK Evaluation Board.

    $60.50 USD
    现货 :2

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买
