PCA9617ADP-ARD Arduino® Shield电平转换Fm+I2C总线中继器评估板

PCA9617ADP-ARD

滚动图片以放大

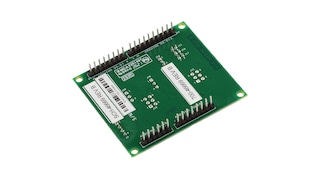

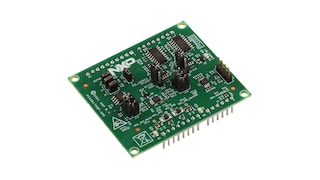

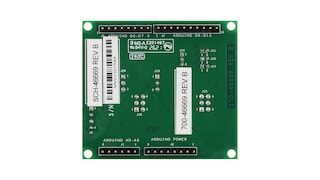

PCA9617ADP-ARD评估板是一款配备Arduino端口的扩展板，专门用于简化PCA9617A IC（电平转换FM+I²C总线中继器）的测试和设计。该评估板完全兼容IMXRT1050 EVK、LPCXpresso55S69（LPC55S69-EVK）和i.MX 8M Mini LPDDR4 EVK（8MMINILPD4-EVK、8MMINID4-EVK），包括GUI软件控制。此外，该评估板可以连接到任何带Arduino端口的设备上。

产品详情

支持的器件

接口

I²C总线中继器/集线器/扩展器

  • PCA9617A: Level Translating Fm+ I²C-Bus Repeater

功能

通用功能

  • 电压电平转换
  • I²C总线中继器
  • FM+
  • 双向缓冲器隔离电容

电源

  • 供电电压：Vcc(A) 0.8V至5.5V，Vcc(B) 2.2V至5.5V
  • Icc(A)：50uA（最大值）

电压转换

  • 允许双向电压电平转换和I²C总线中继器：
    • 1.8V SCLA/SDAA和1.8V、2.5V、3.3V或5V SCLB/SDAB
    • 2.5V SCLA/SDAA和1.8V、2.5V、3.3V或5V SCLB/SDAB
    • 3.3V SCLA/SDAA和1.8V、2.5V、3.3V或5V SCLB/SDAB
    • 5V SCLA/SDAA和1.8V、2.5V、3.3V或5V SCLB/SDAB

接口

  • FM+, 1MHz I²C总线
  • EN引脚

封装

  • TSSOP8, HWSON8

购买选项

PCA9617ADP-ARD-Image

点击展开

PCA9617ADP-ARD
正常供应

PCA9617ADP-ARD Arduino® Shield Level Translating Fm+ I²C-Bus Repeater Evaluation Board.

    $22.22 USD
    现货 :10

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买
