P3H2x4xHN I3C Hub Arduino® Shield评估板
- 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

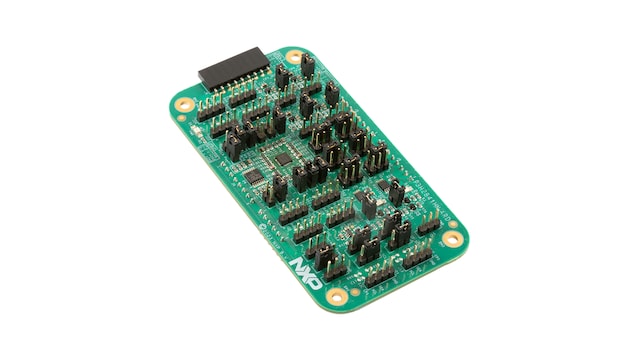

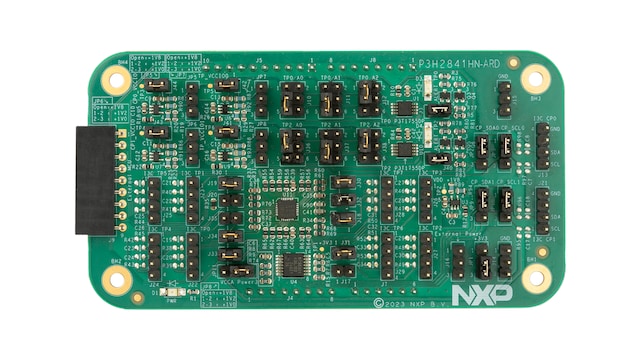

I3C Hub Arduino Shield评估板是专为P3H2440HN/P3H2441HN(配备2个控制器端口连接器和4个目标端口连接器)以及P3H2840HN/P3H2841HN(配备2个控制器端口连接器和8个目标端口连接器)设计的完整评估平台。
板载集成了1.0V/1.2V/1.8V低压差线性稳压器(LDO)，用于控制器和目标端口的电源配置，同时配备两个带报警LED的温度传感器(P3T1755DP)，可进行完整的系统验证。
此外， P3H2440HN/P3H2441HN/P3H2840HN/P3H2841HN配备了便捷的测试点，方便示波器测量和信号检测，该评估板可通过USB接口连接主机电脑，提供Windows GUI软件，供电方式灵活，既可以通过USB端口供电，也可以使用外部电源供电。
产品详情
特性
主要特性
- 板载1.0V、1.2V和1.8V的低压差线性稳压器(LDO)，两个带警报指示LED的温度传感器(P3T1755DP)，以及用于 P3H2440HN、P3H2441HN、P3H2840HN和P3H2841HN评估的两个控制器端口连接器和八个目标端口连接器。
- 便捷的测试点，可轻松测量示波器和信号访问
- 易于使用的基于GUI的软件演示了P3H2440HN、P3H2441HN、P3H2840HN、P3H2841HN的功能
P3H2x4xHN-ARD对比表
| 型号 | 说明 |
|---|---|
| P3H2840HN-ARD | 描述：I3C Hub，配备2个控制器端口和8个目标端口(默认配置) |
| P3H2841HN-ARD | I3C Hub，配备2个控制器端口和8个目标端口(调试配置) |
| P3H2440HN-ARD | I3C Hub，配备2个控制器端口和4个目标端口(默认配置) |
| P3H2441HN-ARD | I3C Hub，配备2个控制器端口和4个目标端口(调试配置) |
