PCA8561 18 × 4 LCD段式驱动器Arduino® Shield扩展板

PCA8561AHN-ARD

滚动图片以放大

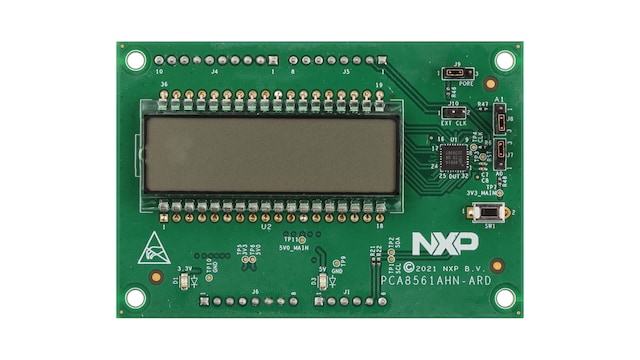

PCA8561AHN-ARD Arduino Shield扩展板可与Arduino EVK轻松集成，评估PCA8561ALCD驱动器功能。此板上的LCD面板(DE 301-RS-20/6, Display Elektronik)可用于多背板和段式评估。

支持的器件

接口

LCD段式驱动器

  • PCA8561: 车载18 x 4 LCD段码驱动器

功能

通用功能

  • 单芯片LCD控制器和驱动器
  • 可选的背板驱动配置：静态、2、3或4背板多路复用
  • 可选的显示偏置电压配置：静态，1⁄2或1⁄3
  • 18段式驱动器：
    • 9个可编程的7段码数字字符
    • 支持4个14段码字母数字字符
    • 支持72段码/像素的任何图形

电源

  • 供电电压：1.8 V至5.5 V (VDD, VLCD)
  • 低待机电流(0.6 µA)

接口

  • 400 KHz I²C总线
  • 5 MHz SPI总线

封装

  • HVQFN32：塑料热增强型超薄四方扁平封装，无引线，32个端子，主体规格5 x 5 x 0.85 mm

购买选项

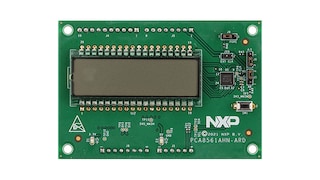

PCA8561AHN-ARD-Image

点击展开

  • PCA8561AHN-ARD

  • PCA8561 18 × 4 LCD Segment Driver Arduino® Shield.

  • 套件包含：

    • PCA8561AHN-ARD Arduino shield扩展板
    • 快速参考卡
    • 所需其他硬件：USB A转MicroB线(未附带)
  • CNY1,072.13
  • 数量为 1
    • 供货情况: 有货
    • 库存: 10
    • 运单: 正常情况下 1-2个工作日内发货
