PCAL6524EV 24位通用IO Arduino® Shield

PCAL6524EV-ARD
停产

点击图片以展开

PCAL6524是一款24位通用I/O扩展器，通过超快速模式(Fm+) I2C总线接口为大多数微控制器系列提供远程I/O扩展。超低压接口允许直连至工作电压低至0.8 V的微控制器。恩智浦I/O扩展器在保持较小互连且同时需要额外的I/O时，可提供简易的解决方案，例如，在用于连接传感器、按钮、键盘等附件的电池供电移动应用中。

除提供灵活的GPIO集外，该器件还简化了运行在低至0.8V电压电平上的处理器与运行在不同电压电平上的I/O设备之间的连接。

产品详情

支持的器件

接口

通用I/O(GPIO)

  • PCAL6524: Ultra-Low-Voltage Translating 24-Bit Fm+ I²C-Bus/SMBus I/O Expander

特性

通用功能

  • 支持24位通用IO
  • 开漏低电平有效的中断输出(INT)
  • 锁存输出具有25 mA的最大驱动能力，用于直接驱动LED
  • 具有输出驱动强度、输入锁存、上拉/下拉启用/选择和中断屏蔽功能的敏捷I/O

电源

  • 供电电压：VDD (p) 1.65 V至5.5 V，VDD (I2C总线) 0.8 V至3.6 V
  • 低待机电流(2.0 uA/3.0 uA)

电压转换

  • 允许下列电压之间的双向电压电平转换和通用IO扩展：0.8 V至3.6 V SCL/SDA以及1.8 V、2.5 V、3.3 V、5.5 V 端口P

接口

  • 1 MHz Fm+ I2C总线
  • RESET引脚

封装

  • HUQFN32和VFBGA36

购买选项

PCAL6524EV-ARD-Image

点击展开

PCAL6524EV-ARD
停产

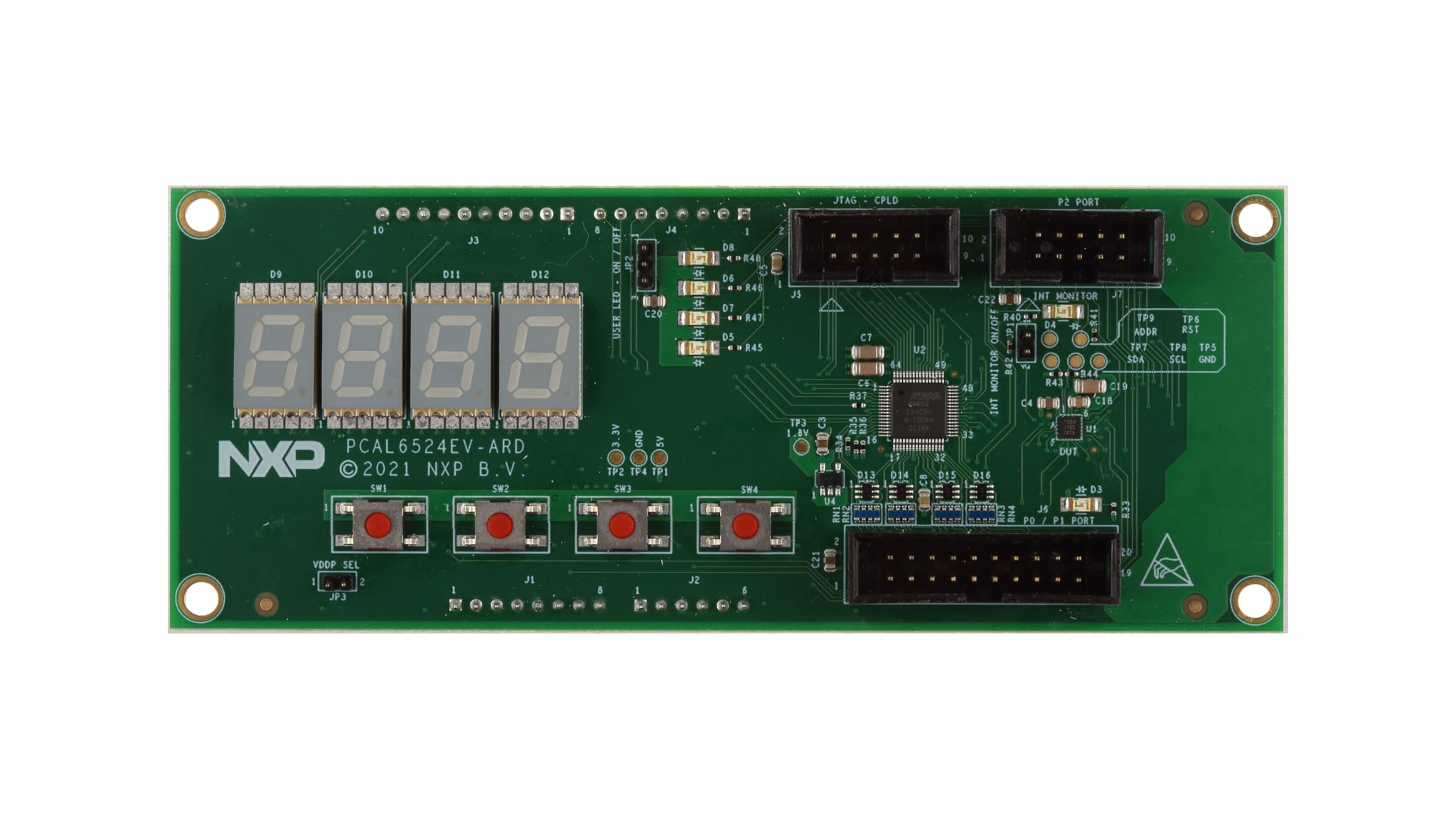

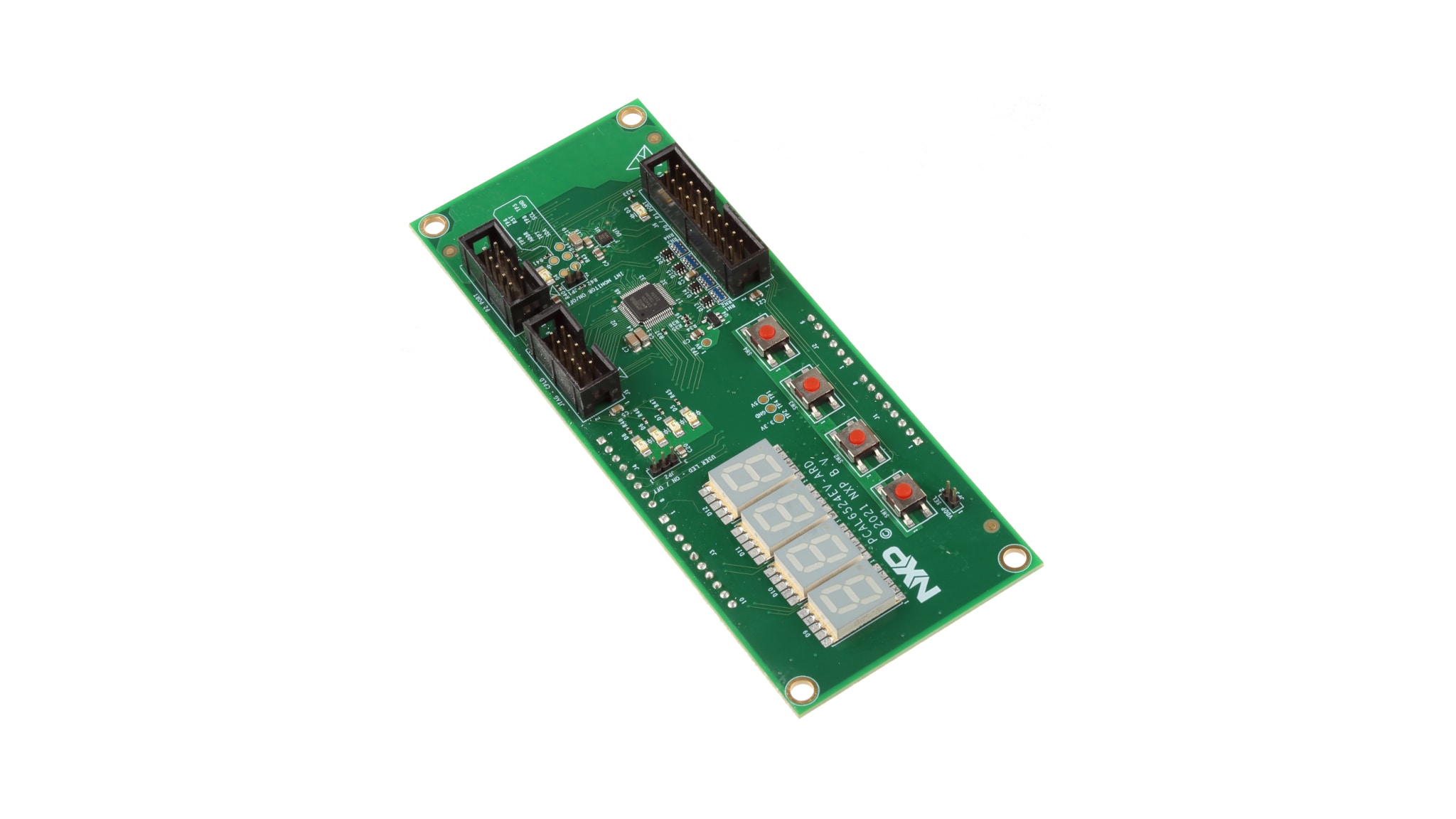

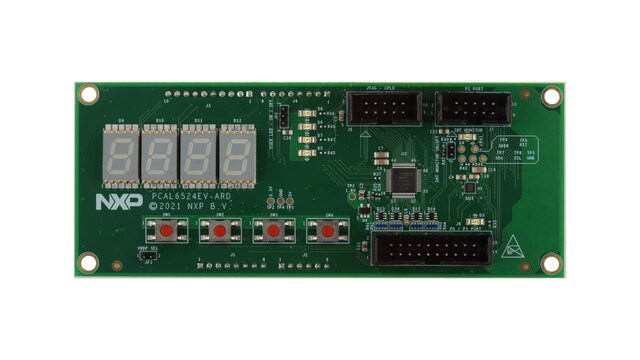

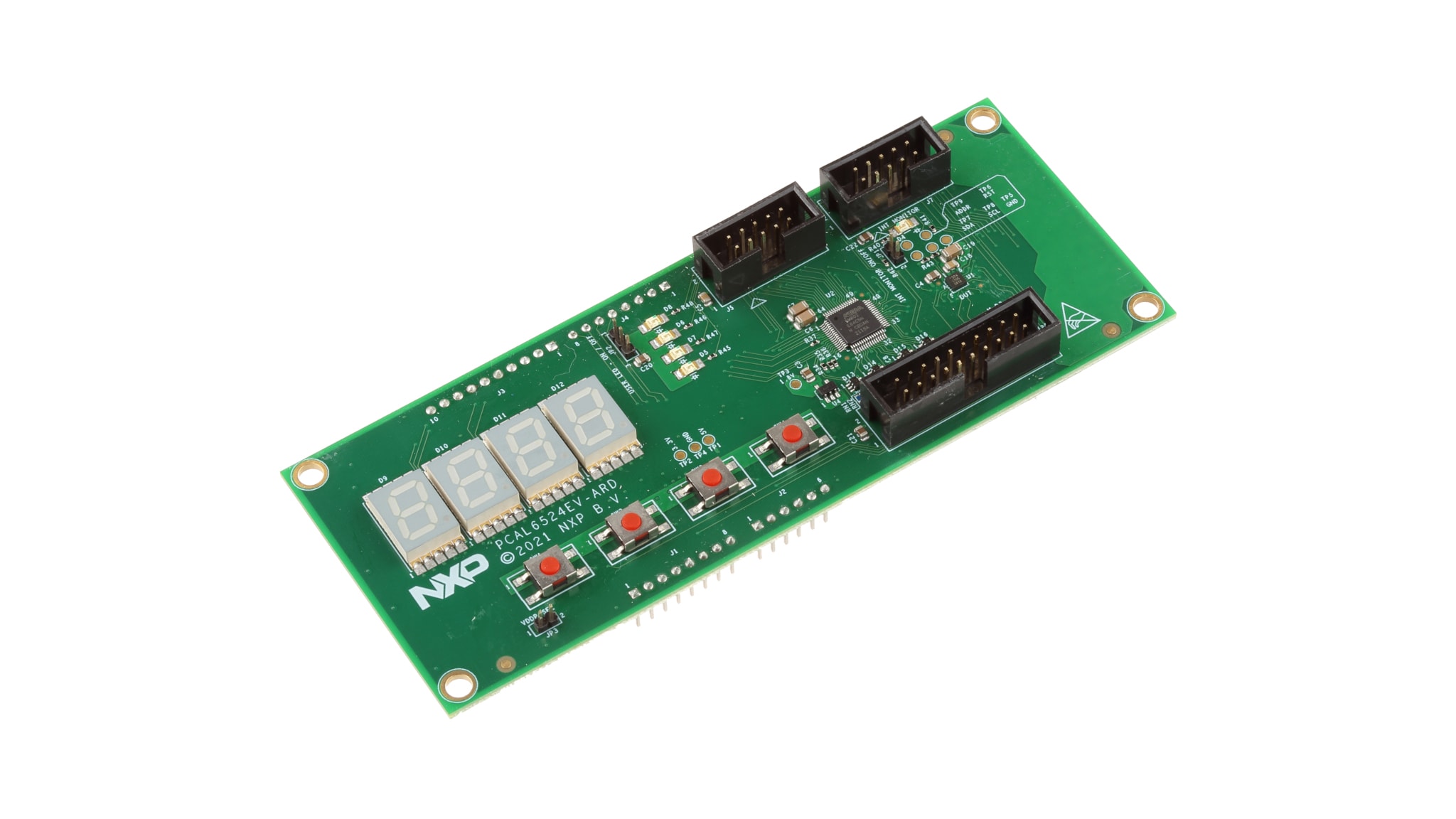

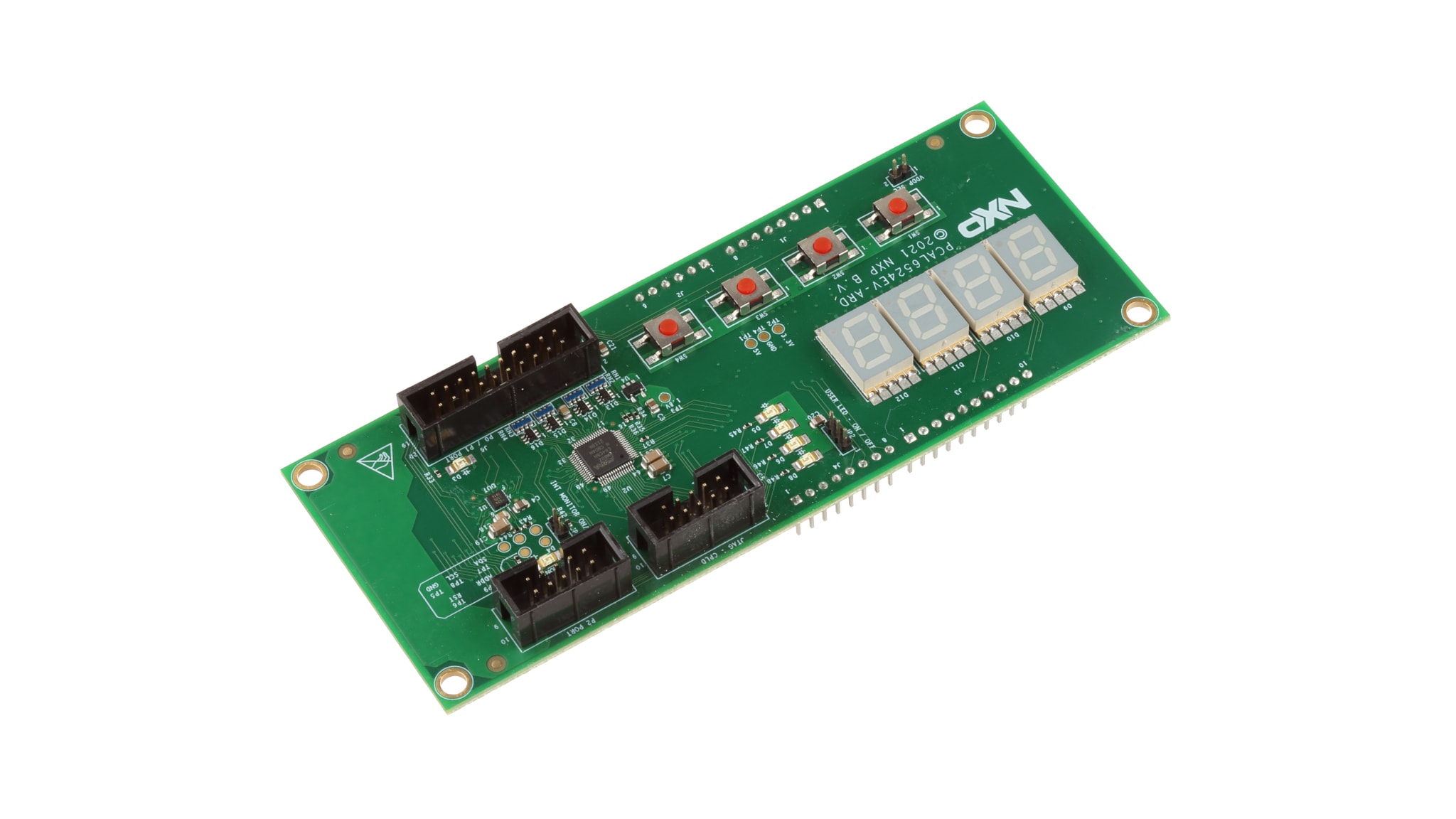

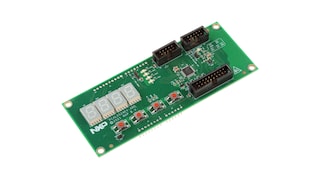

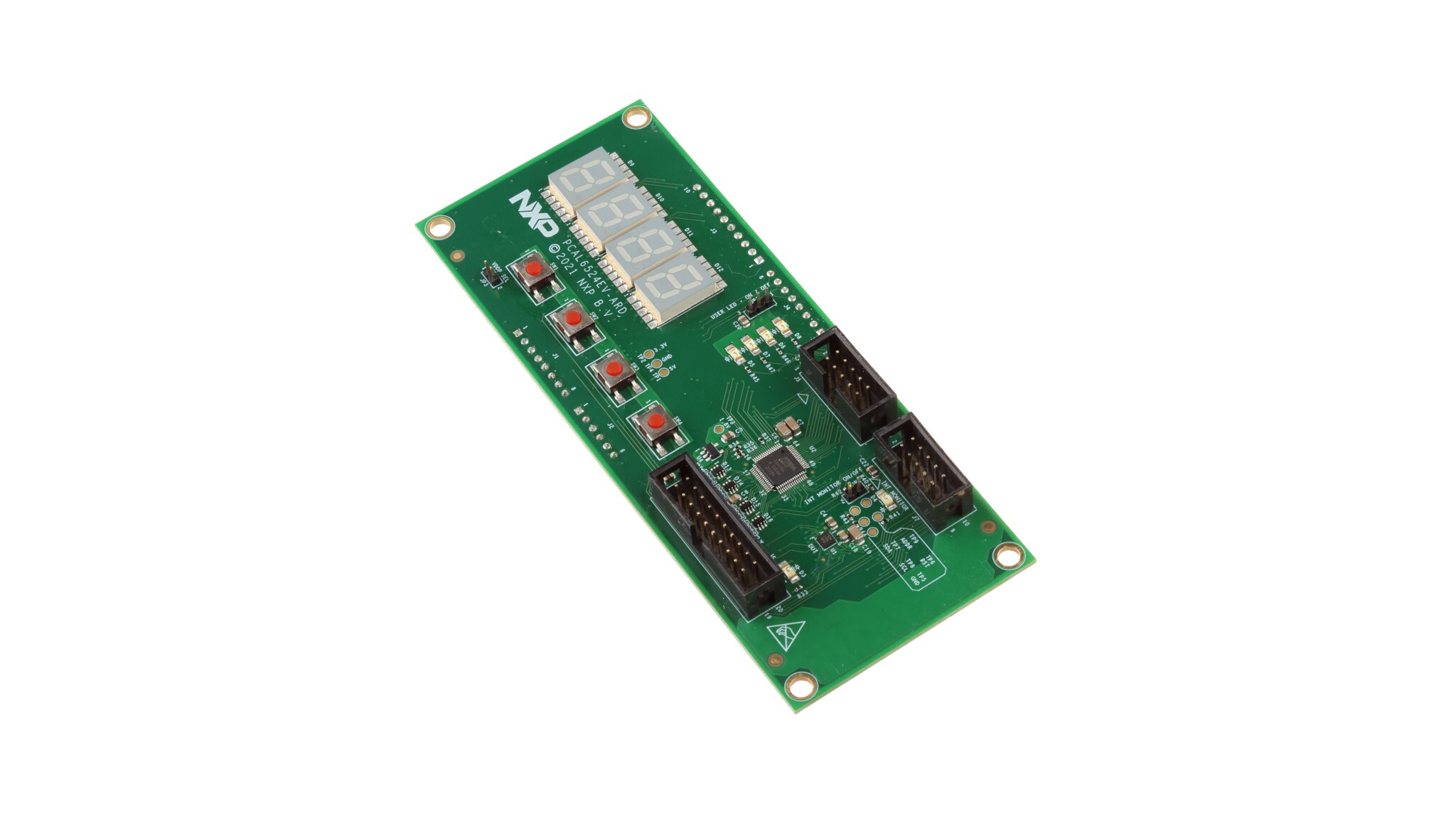

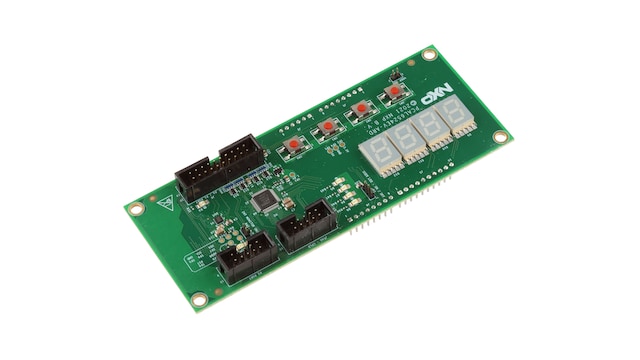

PCAL6524EV 24-Bit GPIO Arduino® Shield .
