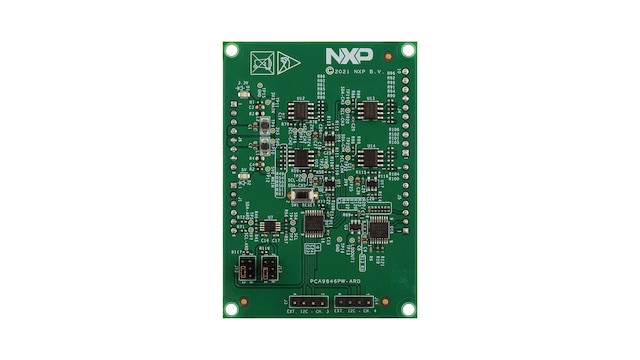

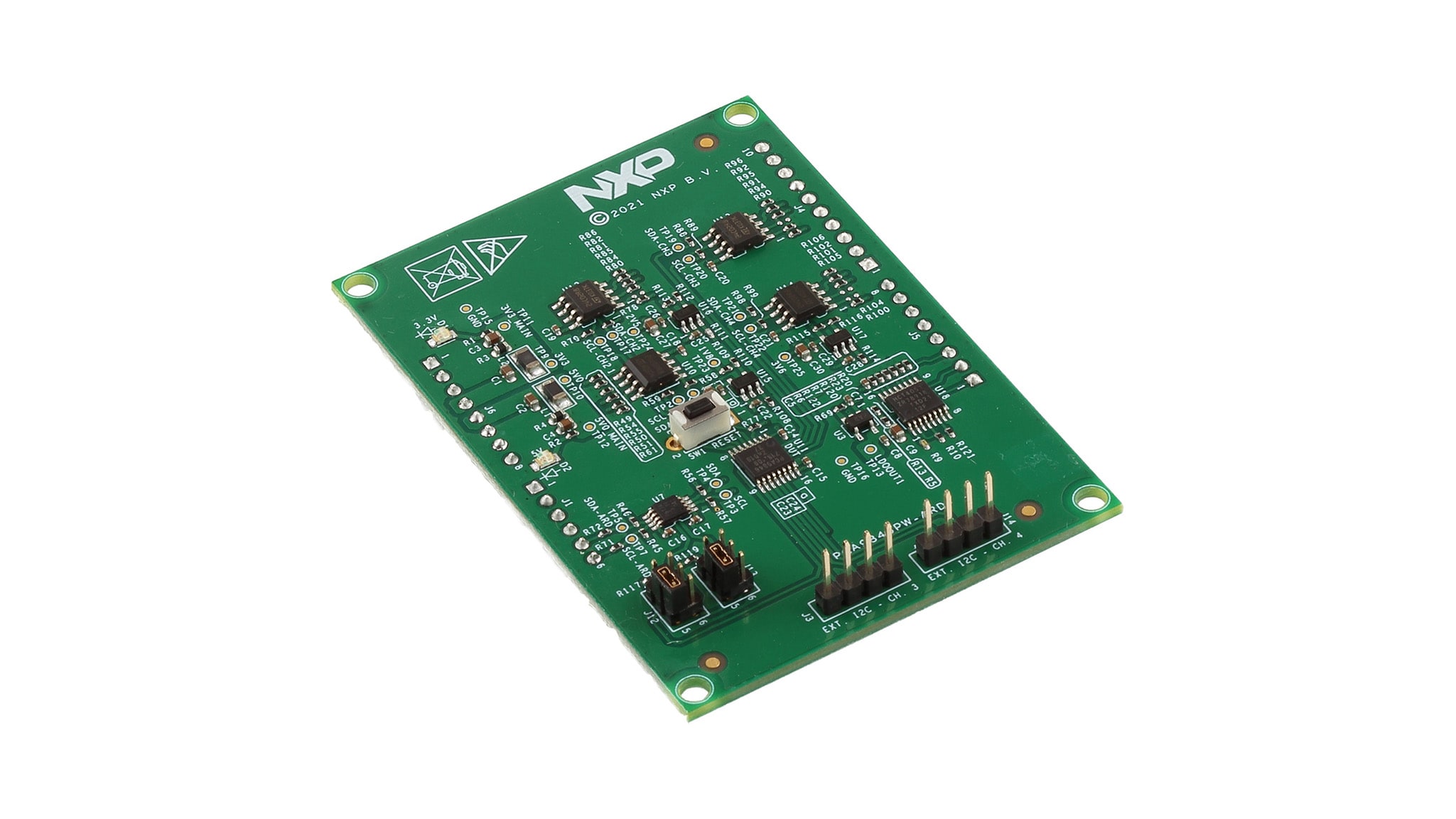

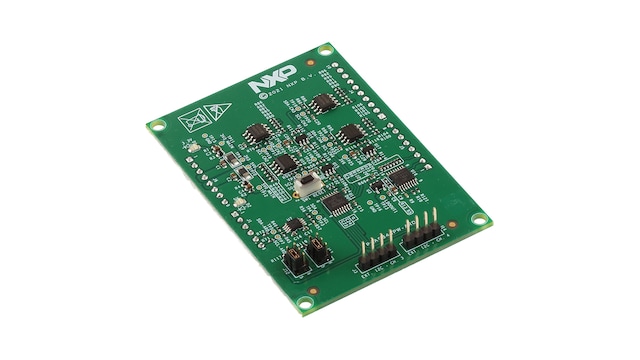

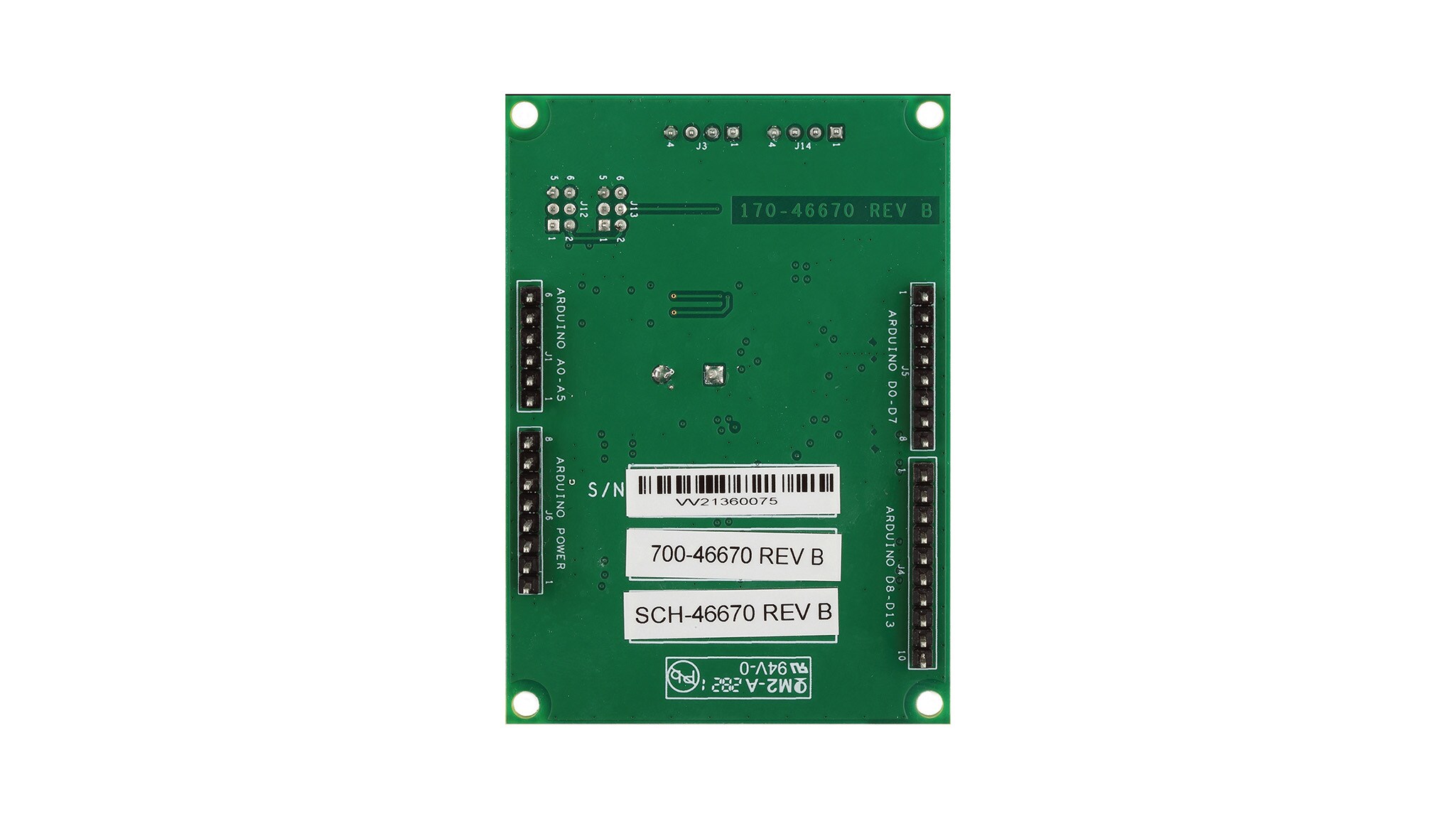

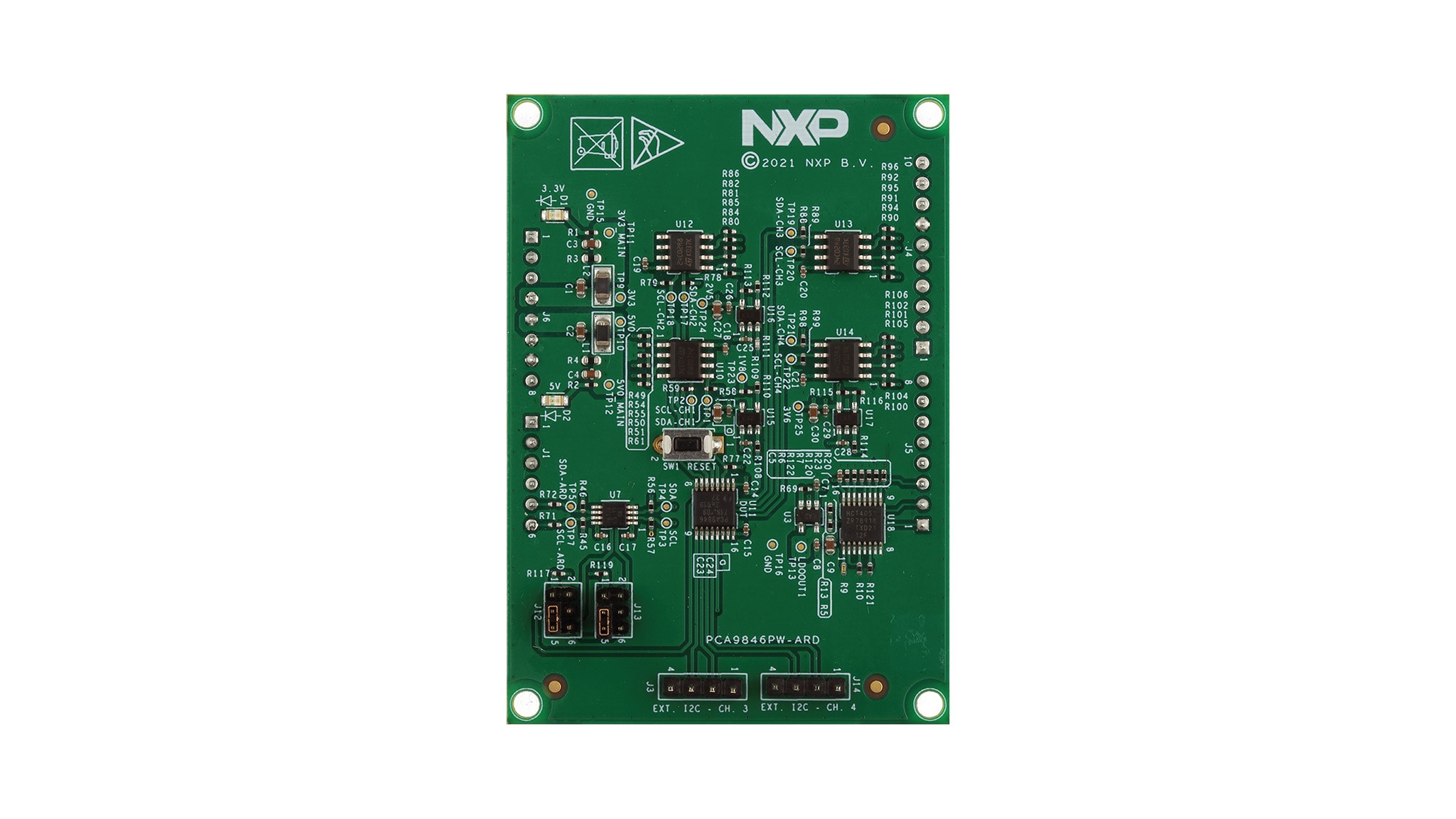

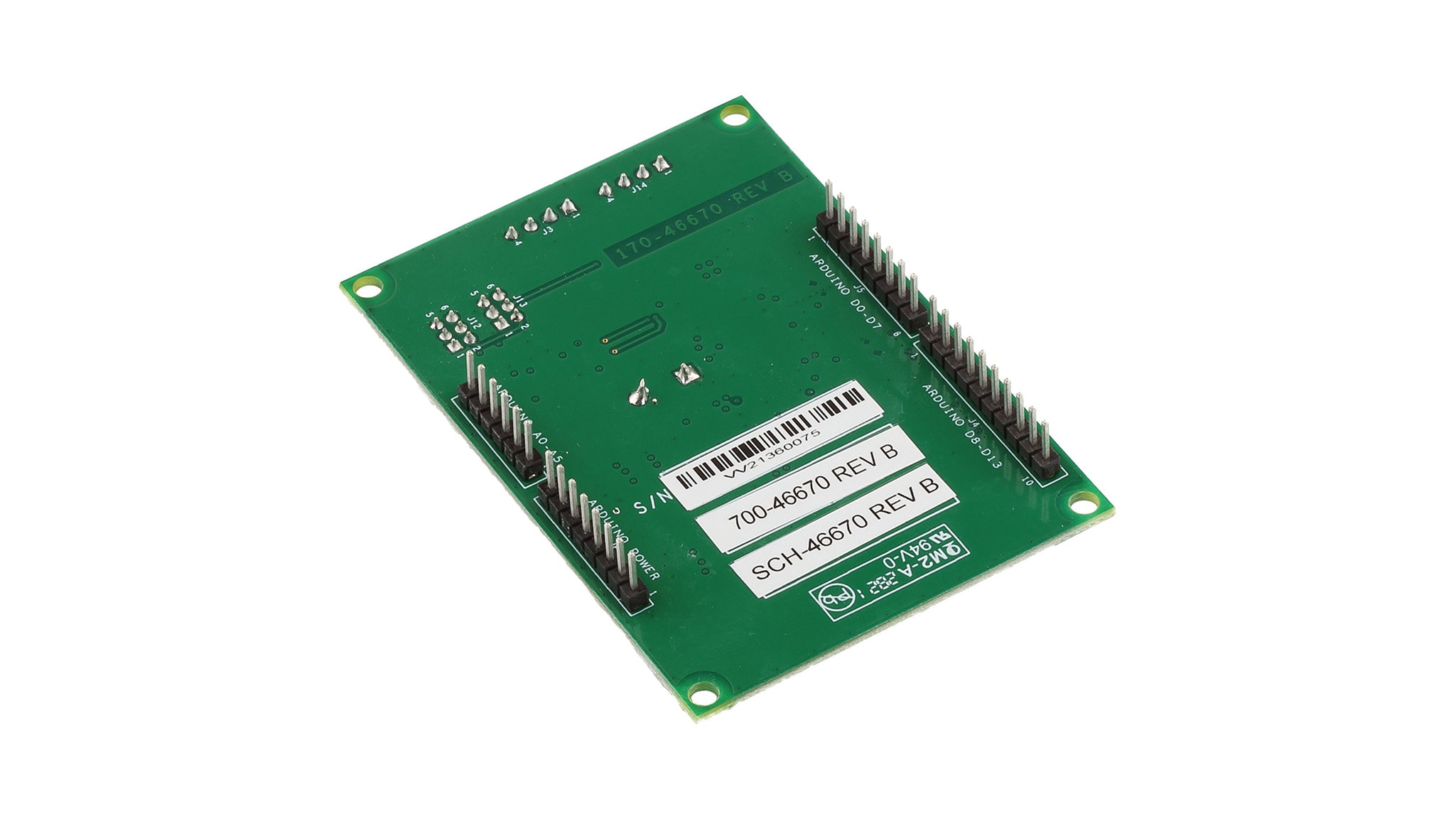

PCA9846PW-ARD Arduino® Shield扩展板

PCA9846PW-ARD
正常供应

滚动图片以放大

PCA9846PW-ARD Arduino shield扩展板可轻松与Arduino EVK集成，评估4通道Fm+I2C总线开关功能，适用于I2C总线多路复用器和I2C总线电压电平转换器应用。

支持的器件

接口

I²C逻辑多路复用器/开关

  • PCA9846: 4通道超低电压，带复位功能的Fm +I²C总线开关

功能

通用功能

  • 超低电压工作，电压可低至0.8 V，与新一代CPU连接
  • 四选一双向变换开关
  • 锁存输出具有25 mA的最大驱动能力，用于直接驱动LED
  • Fm+ I2C总线接口逻辑；兼容SMBus标准
  • 允许在0.8V、1.8 V、2.5 V和3.3 V总线之间进行电压电平转换

电源

  • 供电电压：VDD1 - 0.8 V至3.6 V，VDD2 - 1.65 V至3.6 V
  • 低备用电流2 uA (VDD1), 5 uA (VDD2)

电压转换

  • 允许下列项目之间的双向电压电平转换和I2C总线开关：
    • 0.8 V SCL/SDA至1.8 V、2.5 V和3.3 V SCL/SDA
    • 1.8 V SCL/SDA至2.5 V和3.3 V SCL/SDA
    • 2.5 V SCL/SDA至3.3 V SCL/SDA

接口

  • 1 MHz I2C总线
  • /RESET引脚

封装

  • HVQFN16和TSSOP16

购买选项

PCA9846PW-ARD-Image

点击展开

PCA9846PW-ARD
正常供应

PCA9846PW-ARD Arduino® Shield.

    $22.22 USD
    现货 :31

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买

    文档

    快速参考恩智浦 文档类别

    筛选条件

    3 文件

    紧凑列表

    设计资源

    选择区域:

    Related Hardware

    快速参考恩智浦 板类型.
    筛选条件

    4 硬件

    设计文件

    快速参考恩智浦 设计文件类型.
    筛选条件

    2 设计文件

    软件

    快速参考恩智浦 软件类型.

    筛选条件

    2 软件文件

    • BSP及设备驱动

      PCA9846PW I2C Repeater Driver - Application Code Hub

      MCUXPRESSO版本 1Aug 6, 2024 17:14:00PCA9846PW-I2C-RDACH
      下载
    • BSP及设备驱动

      PCA9846PW I2C Repeater Driver with Demo App (SDK)

      EXTERNAL版本 1Jun 12, 2024 08:18:00PCA9846PW-I2C-RDDA
      下载
