面向高性能处理应用的12通道电源管理集成电路(PMIC)

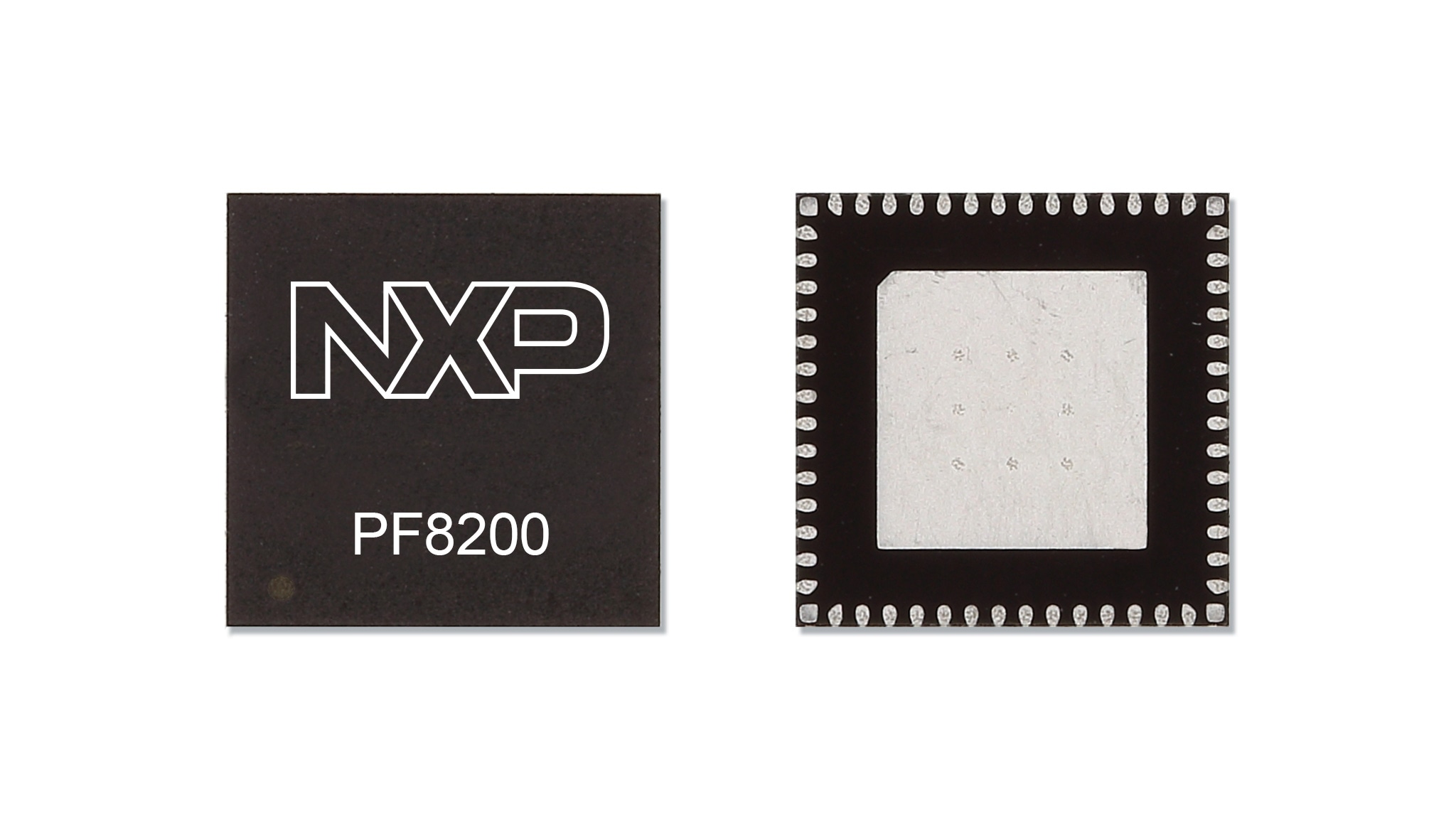

PF8100-PF8200

滚动图片以放大

PF81/PF82 PMIC系列专为高性能处理应用而设计，如娱乐中控、车载信息服务、仪表板、汽车网络、ADAS、视图和传感器融合。

提供两个版本来满足不同的市场需求：

  • 带功能安全的PF82，符合ISO 26262标准，为ASIL-B (D)汽车应用提供强大而灵活的解决方案。
  • PF81是该产品的基础版本，具有电源管理和数字控制功能，没有功能安全，适用于不需要符合ASIL-B规范的系统。

该系列适用于基于i.MX 8、i.MX 8X和S32V处理器的应用，并适用于为Layerscape LS1043A和其他高性能处理器供电。它拥有7个高效的降压转换器和4个线性稳压器，为处理器、存储器和其他外设供电。

框图

PF8100 / PF8200框图

PF8100 / PF8200 Block Diagram
获取框图PDF

特性

系统特性

  • 最多7台高效的降压转换器
  • 带负载开关选项的4个线性稳压器
  • RTC电源和纽扣电池充电器
  • 看门狗定时器/监测器
  • 达到ASIL B安全级别的监测电路
  • 一次性可编程(OTP)器件配置
  • 3.4 MHz I2C通信接口
  • 56引脚8 x 8 QFN封装
  • 支持i.MX 8、i.MX 8X、LA1575、LS1043A、LS1046、S32V和S32V234 MCU
  • 输出电流：10A
  • 快速的PMIC启动
  • 无缝处理器接口的高级状态机
  • 高速I2C接口和输入控制(3.4MHz)
  • PGOOD监测器
  • 用户可编程的待机和关机模式
  • 可编程的软启动顺序和关断顺序
  • 可编程的稳压器配置
  • 用于智能系统监测/诊断的24通道模拟多路复用器

达到ASIL B安全级别的监测电路

  • 带可编程故障保护的独立电压监测
  • 先进的热监测和保护
  • 外部看门狗监测和可编程的内部看门狗计数器
  • I2C CRC和写保护机制
  • 模拟内置自测(ABIST)

可编程

  • 电源、排序和特定功能可由一次性可编程(OTP)存储器进行编程
  • 可在数据手册的“订购信息”一章找到支持主流MCU的标准预定义OTP
  • 在开发阶段，可以使用KITPF8200FRDMPGM板对定制的OTP部件进行编程
  • 可以提供定制OTP进行生产。请联系恩智浦销售渠道（恩智浦或代理商）
  • 可下载自定义OTP表单，填写PF8x00自定义OTP申请表或使用恩智浦GUI软件工具中集成的OTP工具

产品长期供货计划

  • 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。汽车目标市场衍生产品（MC33PF8100/8200）被纳入15年供货计划中，工业目标市场衍生产品（MC34PF8100/8200）被纳入10年供货计划中。

对照表

汽车设备选项

部件编号 目标市场 OTP ID 恩智浦处理器 系统备注 安全等级 封装
MC33PF8100A0ES 汽车电子 N/A N/A 未编程 QM HVQFN56 (WF-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC33PF8100CCES 汽车电子 CC报告 i.MX8QXP LPDDR4存储器 QM HVQFN56 (WF-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC33PF8100EPES 汽车电子 EP报告 i.MX8QM LPDDR4存储器PMIC1 QM HVQFN56 (WF-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC33PF8100EQES 汽车电子 EQ报告 i.MX8QM LPDDR4存储器PMIC2 QM HVQFN56 (WF-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC33PF8100CFES 汽车电子 CF报告 i.MX8QXP DDR3L存储器 QM HVQFN56 (WF-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC33PF8100ERES 汽车电子 ER报告 i.MX8QM DDR4存储器PMIC1 QM HVQFN56 (WF-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC33PF8100CHES 汽车电子 CH报告 i.MX8QM DDR4存储器PMIC2 QM HVQFN56 (WF-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC33PF8100EAES 汽车电子 EA报告 LS1046A DDR4存储器(VDDQ + VTT) QM HVQFN56 (WF-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC33PF8200A0ES 汽车电子 N/A N/A 未编程 ASIL-B HVQFN56 (WF-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC33PF8200CXES 汽车电子 CX报告 LS1043A LPDDR4存储器 ASIL-B HVQFN56 (WF-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC33PF8200D2ES 汽车电子 D2报告 S32V234 DDR3L存储器10A内核 ASIL-B HVQFN56 (WF-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC33PF8200ESES 汽车电子 ES报告 i.MX8QM LPDDR4存储器PMIC1 ASIL-B HVQFN56 (WF-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC33PF8200DBES 汽车电子 DB报告 i.MX8QM LPDDR4存储器PMIC2 ASIL-B HVQFN56 (WF-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC33PF8200DEES 汽车电子 DE报告 i.MX8QXP LPDDR4存储器 ASIL-B HVQFN56 (WF-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC33PF8200DFES 汽车电子 DF报告 i.MX8QXP DDR3L存储器 ASIL-B HVQFN56 (WF-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC33PF8200ETES 汽车电子 ET报告 i.MX8QM DDR4存储器PMIC1 ASIL-B HVQFN56 (WF-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC33PF8200DHES 汽车电子 DH报告 i.MX8QM DDR4存储器PMIC2 ASIL-B HVQFN56 (WF-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC33PF8200EMES 汽车电子 EM报告 LS1043 3相(VDD) ASIL-B HVQFN56 (WF-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm

面向工业的设备选项

部件编号 目标市场 OTP ID 恩智浦处理器 系统备注 安全等级 封装
MC34PF8100A0EP 工业 N/A N/A 未编程 QM HVQFN56 (E-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC34PF8100CCEP 工业 CC报告 i.MX8QXP LPDDR4存储器 QM HVQFN56 (E-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC34PF8100EPEP 工业 EP报告 i.MX8QM LPDDR4存储器PMIC1 QM HVQFN56 (E-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC34PF8100EQEP 工业 EQ报告 i.MX8QM LPDDR4存储器PMIC2 QM HVQFN56 (E-type) 56引脚QFN, 间距0.5 mm, 体积8mmx8mmx0.85mm
MC34PF8100CFEP 工业 CF报告 i.MX8QXP DDR3L存储器 QM HVQFN56 (E-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC34PF8100EREP 工业 ER报告 i.MX8QM DDR4存储器PMIC1 QM HVQFN56 (E-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
MC34PF8100CHEP 工业 CH报告 i.MX8QM DDR4存储器PMIC2 QM HVQFN56 (E-type) 56引脚QFN, 间距0.5mm, 体积8mmx8mmx0.85mm
