面向i.MX50/53处理器的电源管理

MC34709

滚动图片以放大

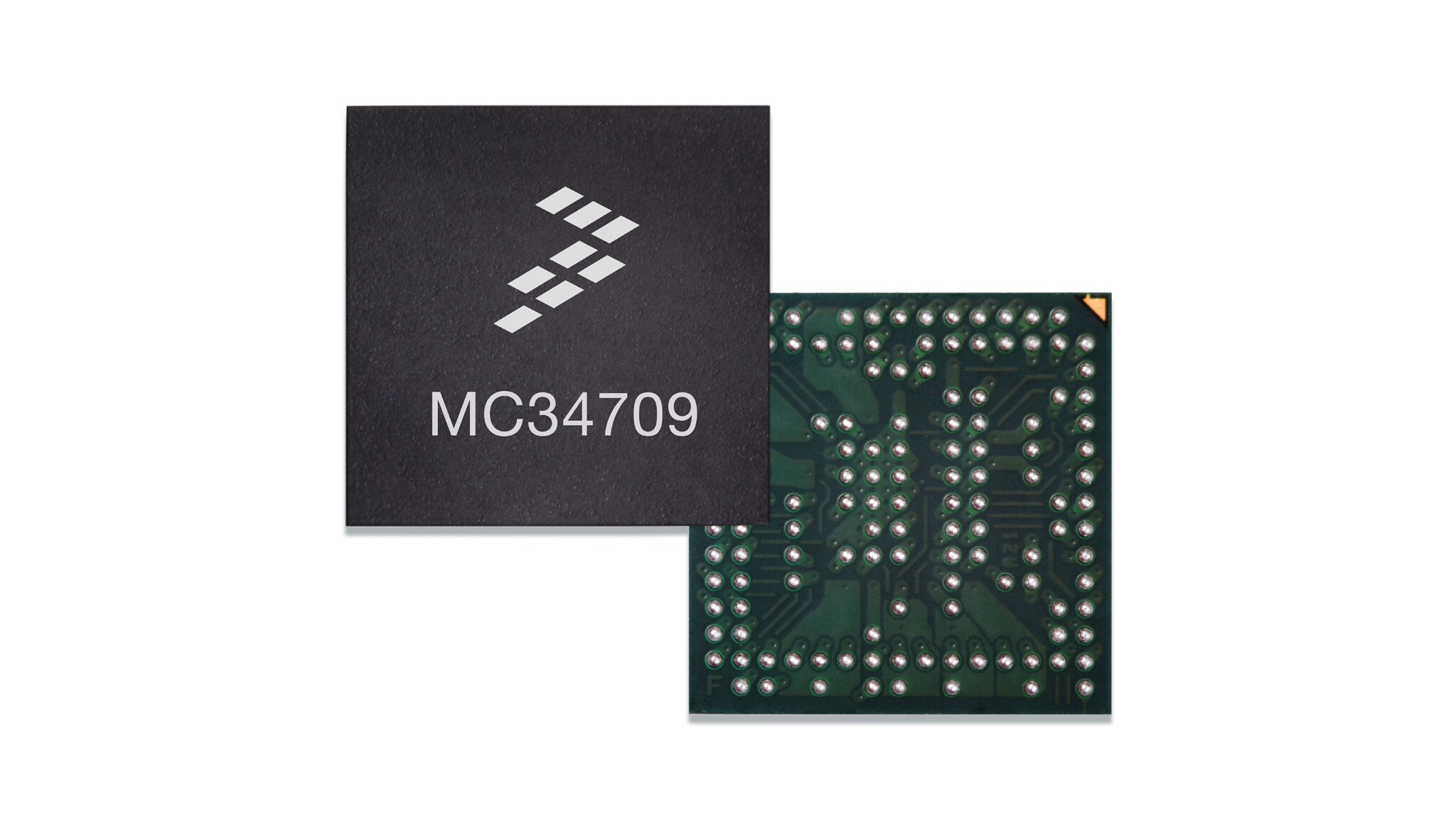

MC34709是电源管理集成电路(PMIC)，主要与i.MX 50和i.MX53系列搭配使用。

  • 提供一个低成本解决方案，适用于不需要电池充电器的嵌入式应用
  • 可以轻松地与外部充电器连接，能够灵活地用于单一或多节锂电池配置
  • 支持消费电子和工业控制应用，采用130引脚8x8 MAPBGA 0.5 mm间距的封装，该封装可轻松地用于低成本的板设计

产品详情

选择区域:

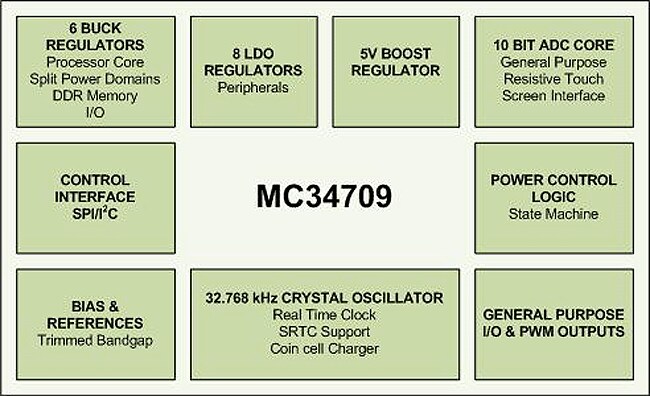

框图

MC34709_BD

NXP<sup>&#174;</sup> MC34709 PMIC Internal Block Diagram
获取框图PDF

特性

电源

  • 6个多模降压稳压器
    • 两个单/双相降压稳压器
    • 3个单相降压稳压器
    • 多达6个独立输出
    • PFM/PWM运行模式
    • 动态电压调节
  • 5V升压稳压器
    • 支持i.MX处理器的USB物理层(USB PHY)
  • 提供8个LDO稳压器
    • 其中两个稳压器带有可选译的内部或外部导通器件
    • 其中4个稳压器带有嵌入式导通器件
    • 其中一个稳压器带有内部PNP器件
    • 面向带有内部PMO器件的DDR存储器的电压参考
  • 可编程硬件上电顺序

10位ADC内核

  • 提供7个通用ADC通道
  • 为检测芯片温度和纽扣电池电压提供专用通道
  • 提供电阻式触摸屏接口

辅助电路

  • 通用I/O
  • PWM输出

时钟和振荡器

  • 实时时钟
  • 时间和日期计数器
  • 提供闹钟功能
  • 32.768 kHz晶振
  • 提供备用纽扣电池和充电器

串行接口

  • SPI / I2C通信协议

主要特性

  • I2C接口和输入控制
  • 支持i.MX35、i.MX37、i.MX50、i.MX51和i.MX53 MCU
