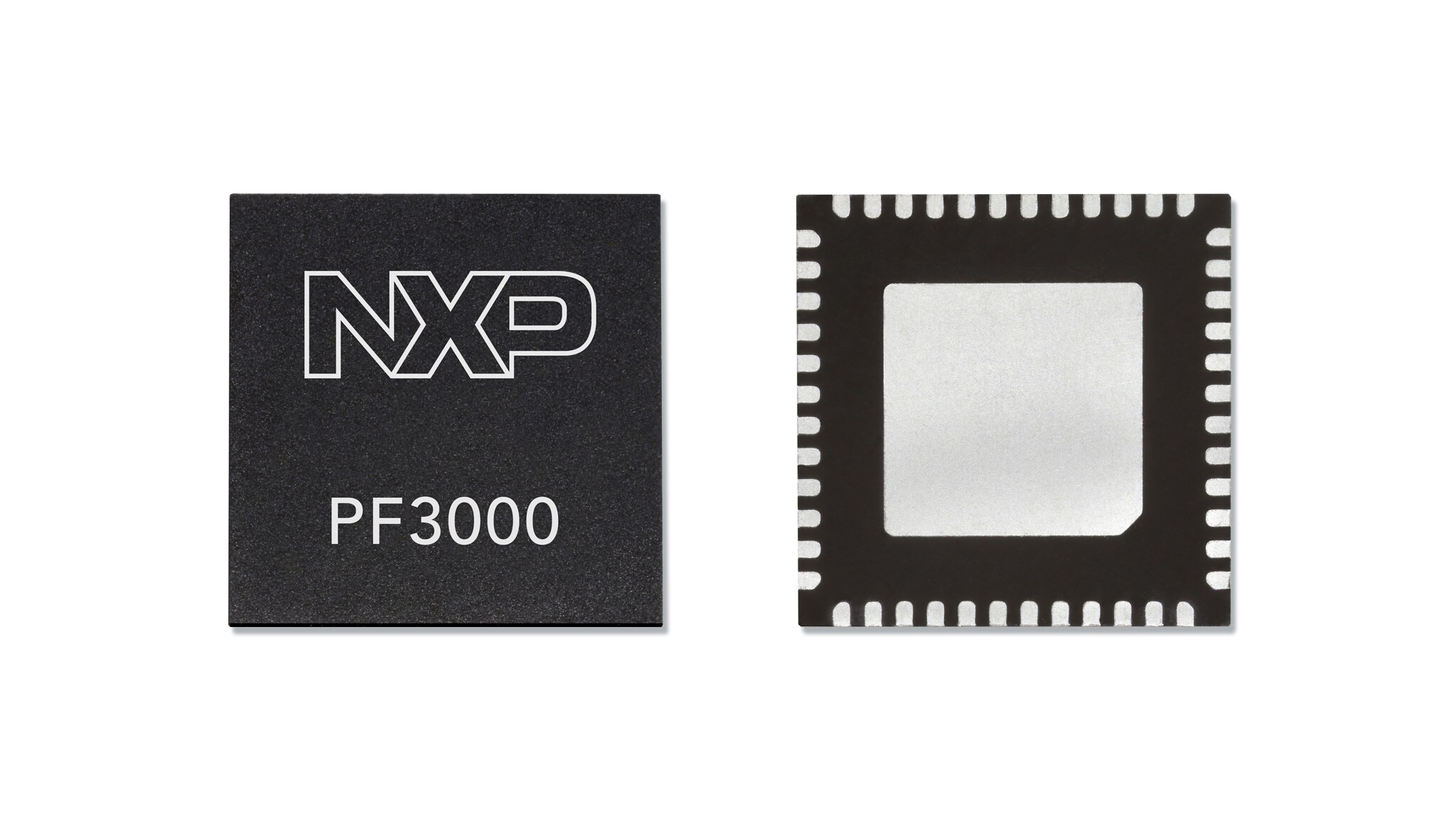

i.MX6和i.MX7应用处理器的12通道可配置PMIC

滚动图片以放大

产品详情

框图

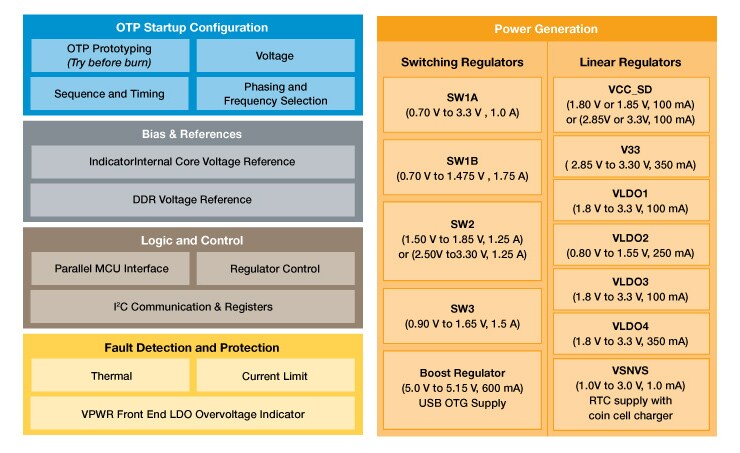

PF3000 Functional Internal Block Diagram

PF3000 Functional Internal Block Diagram

功能

输入电源

  • 2.8 V至5.5 V输入电压

电源

  • 12通道,总计7.2 A电源输送
  • 4路可配置降压转换器,具有强制PWM/ PFM或APS模式
  • 6个用户可编程LDO,提供低功耗状态保持及DDR参考
  • RTC采用VSNVS电源,钮扣电池充电
  • 升压稳压器(为USB提供5.0 V输出),DDR参考
  • 输出电压、电流限值、启动、故障、顺序和定时功能可编程

通信

  • I2C接口

可配置性

  • 通过OTP定制,直接支持处理器和DDR选择
  • 汽车, 消费电子, 工业级

产品长期供货计划

重要参数

  • MCU Supported
    i.MX6SL, i.MX6SX, i.MX6UL, i.MX6ULL, i.MX7, i.MX7D, i.MX7S
  • Output Current (A)
    2.75
  • Number of Buck Regulators
    4
  • Number of LDO
    6
  • Interface and Input Control
    I2C
