i.MX 8 Family Applications Processor | Arm Cortex-A53/A72/M4

点击播放视频

借助先进的全芯片硬件虚拟化和域保护，实现高速多操作系统平台部署
跨4个HD屏幕或1个4K屏幕，部署丰富、完整的独立图形
借助SafeAssure^®故障恢复显示屏控制器，确保所有显示屏始终运行
借助强大的视觉管道和音频处理子系统，整合视觉和语音识别交互
借助引脚和电源兼容封装和软件友好复制准确IP块，快速部署多款产品
Android^™, Linux^®, FreeRTOS, QNX^™, Green Hills^®, Dornerworks XEN^™
汽车AEC-Q100等级3 (-40^°至125^° C Tj)，工业(-40^°至105^° C Tj)，消费电子(-20^°至105^° C Tj)
恩智浦的10年和15年产品长期供货计划提供全面支持

如需了解更多信息和样品供货情况，请联系当地的恩智浦销售办事处或恩智浦授权代理商。

数据手册

参考手册

产品详情

框图

i.MX 8 Family Block Diagram

获取框图PDF

特征

处理器复合器件

内核复合器件#1: 4x Cortex-A53
内核复合器件#2: 2x Cortex-A72
2个Cortex-M4F
1个HIFI4 DSP

多媒体

16 Vec4-Shader GPU，32计算单元OpenGL^®ES 3.2和Vulkan^®支持硬件曲面细分和几何渲染
分割GPU架构支持2x 8着色器内核
视觉扩展
4k h.265解码，1080p h.264编码

数据连接

2个PCIe 3.0 (2通道或2个1通道)
双千兆以太网，带音频视频桥接(AVB)
1个MLB150，3个Flex-CAN
2个12位ADC (每个8通道)
1个USB 3.0，2个USB 2.0，带PHY
3个SD 3.0和eMMC 5.0
4个SPI，2个ESAI，5个SAI，1个键盘
5个i2C (高速)，8个i2C (低速)
1个SPDIF，2个MPEG-2 T/S
1个FPGA接口(QuadSPI)

显示

2个显示处理器控制器，带在线混合和WARP
SafeAssure故障恢复功能(每DPC)
2个4通道MIPI DSI
2个4通道MIPI CSI
2个LVDS
1个HDMI* 2.0 TX，带HDCP* 2.2，1个eDP* 1.2，1个DP* 1.4
1个HDMI 1.4 RX，带HDCP 2.2

安全性

高可靠性的启动，SHE
TRNG，AES-128，AES-256，3DES，ARC4，RSA4096，SHA-1，SHA-2，SHA-256，MD-5
RSA-1024，2048，3072，4096和安全密钥存储
防篡改引脚(有源和无源)
在线加密引擎(AES-128)

存储器

1个OctoSPI或2个QuadSPI
SATA 3.0 (或1个PCIe 3.0 1通道)

温度

汽车AEC-Q100等级3 (-40^°至125^° C Tj)，工业(-40^°至105^° C Tj)，消费电子(-20^°至105^° C Tj)

先进的电源管理

推荐的PMIC PF8200 面向i.MX 8和i.MX 8X系列的电源管理集成电路

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

设计资源

设计文件

快速参考恩智浦设计文件类型.

1-5 / 7 设计文件

收到完整的详细信息。 请参阅产品足迹及更多信息电子CAD文件.

^模型
IBIS files for MCIMX8QM-CPU

ZIP版本 2.2Oct 22, 2024 16:09:0062.3 MBIMX8QM-IBIS
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^{印刷电路板与电路图}
MCIMX8QM-CPU MEK – Schematics

ZIP版本 C7Apr 29, 2021 10:45:009.6 MBSCH-29420_C7
请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^{印刷电路板与电路图}
Component Map

PDF版本 C5Aug 26, 2020 16:55:00209.1 KBDNP-29420_C5
请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^{印刷电路板与电路图}
Layout for MCIMX8QM-CPU

ZIP版本 C1Aug 26, 2020 16:32:0013.0 MBLAY-29420_C1
请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^{设计文件-其他}
Gerber PCB Files

ZIP版本 C1Aug 26, 2020 16:45:003.9 MBGRB-29420_C1
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^{设计文件-其他}
BSDL Files for IMX8QM

BSDL版本 0Sep 17, 2021 16:08:00169.3 KBIMX8QM_BSDL
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^{设计文件-其他}
PCB File in ODB Format

ZIP版本 C1Aug 26, 2020 16:45:009.8 MBODB-29420_C1
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

展开

硬件

快速参考恩智浦板类型.

3 硬件

^{评估板和开发板}
i.MX 8QuadMax多传感支持套件（MEK）亮点

MCIMX8QM-CPU
^{评估板和开发板}
面向S32K148EVB和i.MX8的TJA1101汽车以太网适配器

ADTJA1101-RMII
^参考设计
i.MX环视系统

SURROUND-VIEW-APPLICATION

1-5 / 30 硬件

^{嵌入式板解决方案}
TQMa8x

Embedded Cortex®-A53 / A72 module based on i.MX8 with enhanced performance and graphics properties.

By TQ-Systems GmbH Platinum 合作伙伴
^{嵌入式板解决方案}

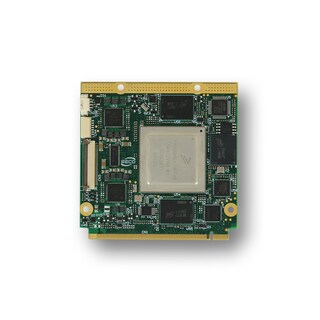

i.MX 8 QuadMax/QuadPlus Qseven SOM

• i.MX 8 QM/QP SoC based Qseven v2.1 Compatible SOM • 2x GPU, 4K VPU & 2x Display Controller support on SoC • SOM supports Gbps Ethernet PHY, USB3.0 HUB, Wi-Fi5/6* & BT...

By iWave Global Gold 合作伙伴
^{嵌入式板解决方案}
i.MX 8QuadMax/QuadPlus Pico ITX SBC (Single Board Computer)

i.MX 8QM/QP core Pico ITX SBC, Dual ARM Cortex A72@1.8GHz + Quad Cortex A53@1.2GHz, Dual Cortex-M4F@264MHz. 4K H.265 dec & 1080p h.264 enc/dec capable VPU, Dual GPU, SBC ...

By iWave Global Gold 合作伙伴
^{嵌入式板解决方案}

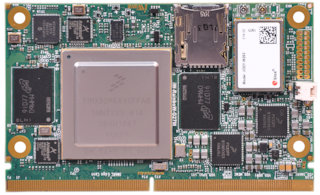

i.MX 8 QuadMax/QuadPlus SMARC SOM

• i.MX 8 QM/QP SoC based SMARC v2.1.1 Compatible SOM • 2x GPU,4K VPU & 2x Display Controller support on SoC • SOM supports 2x Gbps Ethernet PHY, USB3.0 HUB,Wi-Fi5/6* & ...

By iWave Global Gold 合作伙伴
^{嵌入式板解决方案}

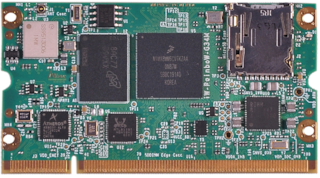

i.MX8M Mini SODIMM SOM (System on Module)

i.MX 8M Mini Q/QL/D/DL/S/SL based SODIMM SOM integrates Up to 4 x Cortex-A53 & 1 x Cortex-M4F, H.264 encode & H.265, H.264 decode, 2GB LPDDR4 (Expandable up to 8GB), 8GB ...

By iWave Global Gold 合作伙伴
^{嵌入式板解决方案}
Apalis iMX8QM

This module has peak frequency of 1.6GHz (A72),1.26GHz (A53) & RAM size up to 4GB. Key benefits: on-board dual-band 802.11ac 2x2 MU-MIMO Wi-Fi & Bluetooth 5 ready, IT, lo...

By Toradex® Platinum 合作伙伴
^{嵌入式板解决方案}
VAR-SOM-MX8 System on Module

A member of the VAR-SOM Pin2Pin family, providing full scalability on iMX6 and iMX8 SoM solutions. Based on i.MX 8QuadXPlus/8DualXPlus/8DualX with up to 1.2GHz ARM Cortex...

By Variscite Platinum 合作伙伴
^{嵌入式板解决方案}
AW-PU530

i.MX 8M Mini + 88W8997 SoM.

By AzureWave Technologies, Inc. Gold 合作伙伴
^{嵌入式板解决方案}
phyCORE-i.MX 8

phyCORE-i.MX 8: NXP i.MX 8QuadMax or i.MX 8QuadPlus-Core @1.6 GHz; 73 x 45 mm dimensions; 8 GB max LPDDR4; up to 128 GB eMMC; 4 KB I2C EEPROM; 2x Gigabit Ethernet (1x on...

By PHYTEC Platinum 合作伙伴
^{嵌入式板解决方案}
SECO SOM-Trizeps-VII-MX6

SODIMM-200 CPU Computer on Module (CoM) with NXP i.MX6 Applications Processors.

By SECO Gold 合作伙伴
^{嵌入式板解决方案}

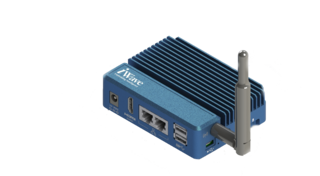

i.MX 8 QM/QP Pico ITX SBC
