i.MX 8X系列 – Arm® Cortex®-A35, 3D图形, 4K视频, DSP, DDR上的纠错码

i.MX8X

点击播放视频

产品详情

选择区域:

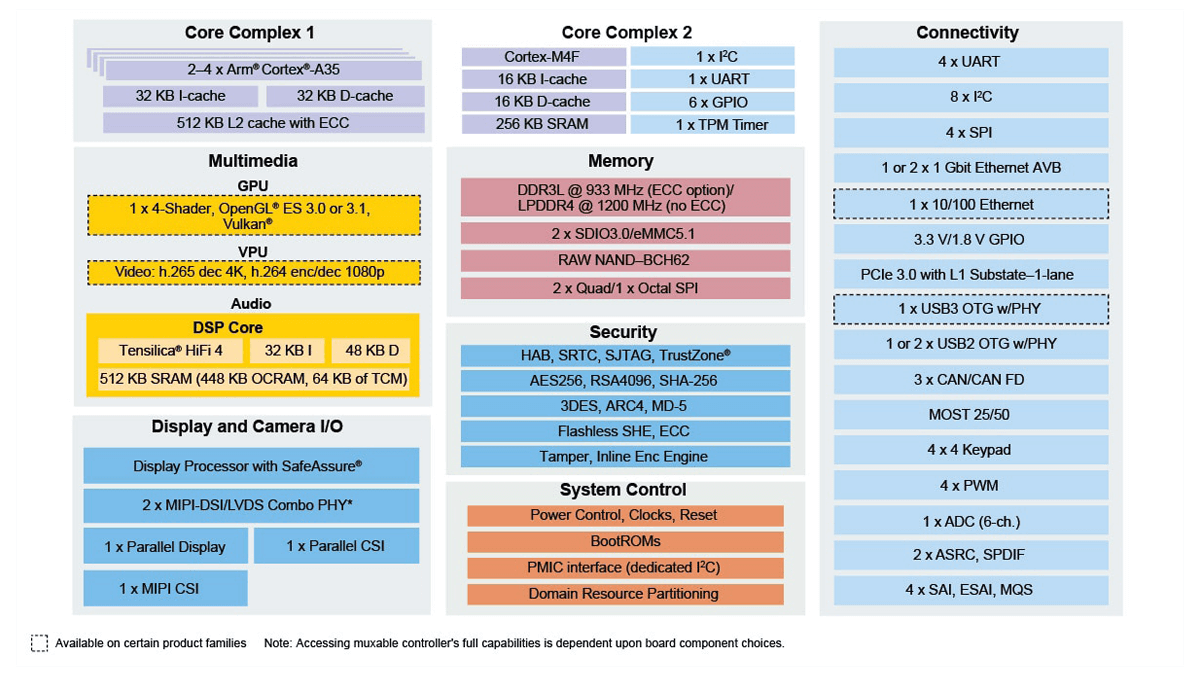

框图

i.MX 8X Family Block Diagram

i.MX 8X Family Block Diagram

特征

处理器复合设备

  • 2-4个Cortex-A35内核
  • 1个Cortex-M4F内核,进行实时处理
  • 1个Tensilica® HiFi 4 DSP

多媒体

  • 2个-4个Vec4-Shader GPU, OpenGL® ES 3.1, OpenCL 1.2 EP, OpenVG 1.1, Vulkan®
  • 视频:4K H.265 dec | 1080p H.264 enc / dec

存储器

  • 16/32位DDR3L-1866和LPDDR4-2400
  • 1个Octal SPI或2个Quad SPI
  • ECC功能
    • Cortex-A35 L1缓存奇偶校验
    • Cortex-A35 L2缓存ECC
    • DDR接口上的ECC保护

显示器&摄像头

  • 2个组合MIPI DSI (4通道) / LVDS (1080p)
  • 24位并行显示器I/F (WXGA)
  • SafeAssure®故障恢复显示屏
  • 1个4通道MIPI CSI2
  • 1个并行8位CSI (BT.656)

连接

  • 2个SDIO3.0 [或1个SDIO3.0 + 1个eMMC5.1]
  • USB 2.0和3.0 OTG支持,带PHY
  • 2个以太网AVB MAC
  • 3个CAN / CAN FD
  • MOST 25/50
  • PCIe 3.0 (单通道),提供L1子状态
  • 1个12位ADC (6通道)
  • 4个SPI, 1个ESAI, 4个SAI, 1个键盘
  • 4个I2C (高速), 4个I2C (低速)
  • 1个SPDIF

安全性

  • 高可靠性的启动,SHE
  • TRNG,AES-128,AES-256,3DES,ARC4,RSA4096,SHA-1,SHA-2,SHA-256,MD-5
  • RSA-1024,2048,3072,4096和安全密钥存储
  • 10个篡改引脚(有源和无源)
  • 在线加密引擎(AES-128)

温度

  • 汽车AEC-Q100 3级(-40°至125° C Tj)
  • 工业应用(-40°至105° C Tj)

先进的电源管理

  • 推荐的PMIC:PF8200:面向i.MX 8和i.MX 8X系列的电源管理集成电路
