SBC和PMIC产品OTP编程板快速入门

上次修改时间： Dec 8, 2025支持 SBC和PMIC产品OTP编程板

本文档内容

  • 1

    开箱即用

  • 2

    硬件介绍

  • 3

    配置硬件

  • 4

    安装软件

购买 SBC和PMIC产品OTP编程板

本文档内容

1. 开箱即用

PMIC-OTP是一款用于对恩智浦产品进行编程的编程套件。

本文档旨在帮助用户快速设置、配置和操作PMIC-OTP评估板。

1.1 套件内含物/装箱单

该套件内含物包括：

  • 主板：放在防静电袋中的预编程PMIC-OTP-MB，和一根USB-STD A转USB Type C线
  • 子板：插座板，放在防静电袋中

1.2 其它硬件

除了套件内含物外，使用此板时，还需要使用以下硬件。

  • USB 2.0及以上版本

下一页硬件介绍

2. 硬件介绍

2.1 板特性

OTP编程主板(KITPMIC-OTP-MBEVB)

  • 5.0V工作输入电压范围(来自USB连接器)
  • 集成电源系统

    OTP编程主板

    • 5.0V工作输入电压范围(来自USB连接器)
    • 集成电源系统，为SBC产品提供VDDOTP和Vin
    • 通过KL25 MCU实现USB转I²C或SPI通信
    • 内联编程接口连接器

    OTP编程扩展板

    • 提供多种插座扩展板的选购方案
    • 用于显示器件上电状态及编程过程的LED指示灯
    为SBC产品提供VDDOTP和Vin
  • 通过KL25 MCU实现USB转I²C或SPI通信
  • 内联编程接口连接器

OTP编程扩展板(KITPMIC-OTP-DBEVB)

  • 提供多种插座扩展板的选购方案
  • 用于显示器件上电状态及编程过程的LED指示灯

2.2 板说明

可选购的子板清单详见表1。

表1. 关键组件。

PMIC器件 PMIC-OTP-DB
PF81/PF82 PF8200-OTP-DB
VR5510 VR5510-OTP-DB
FS2400 FS24-OTP-DB
FS2300/FS2320 FS23-OTP-DB
FS26 FS26-OTP-DB
FS5600 FS5600-OTP-DB
FS84 FS85-OTP-DB
FS85 FS85-OTP-DB
PF5020 PF5020-OTP-DB
PF5024 PF5020-OTP-DB
PF5023 PF5020-OTP-DB

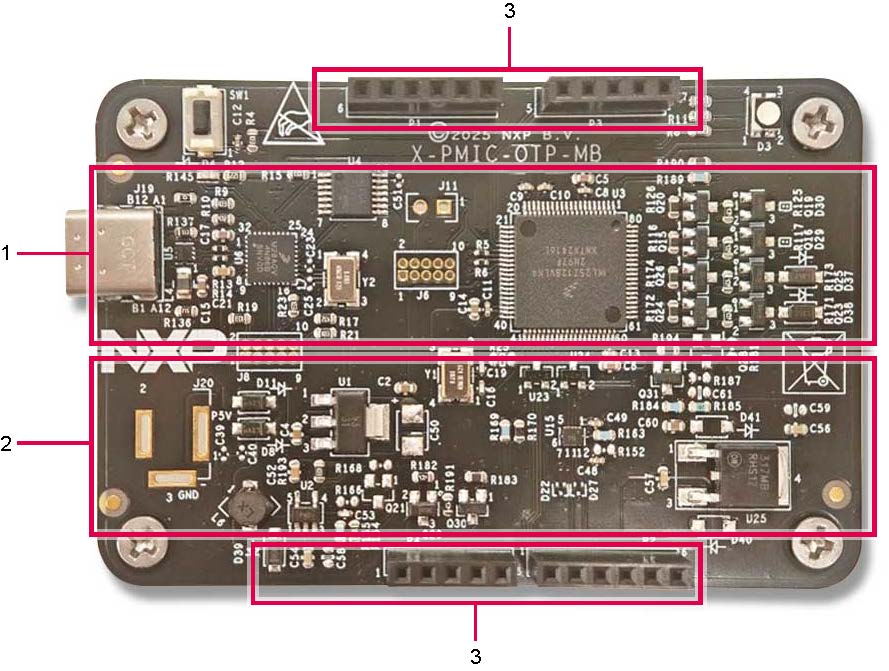

图1所示为OTP主板的整体概览。

Figure 1. KL25 MCU and OpenSDA Circuit with Type-C port

Figure 1. KL25 MCU and OpenSDA Circuit with Type-C port
  1. KL25 MCU和带Type-C端口的OpenSDA电路
  2. 板载电源系统
  3. 子板连接器

前页开箱即用
下一页配置硬件

3. 配置硬件

3.1 配置硬件

Figure 2. Hardware Configuration

Figure 2. Hardware Configuration

图2所示为典型的硬件配置，包括开发板、电源和Windows PC工作站。

按照图2所示步骤配置硬件和工作站：

  • 将PMIC-OTP-MB子板安装在PMIC-OTP-MB的顶部。请确保所有连接点均已闭合/接通，无断开
  • 通过USB线连接PC与主板上的USB端口。请确保电脑端口侧至少使用USB 2.0

前页硬件介绍
下一页安装软件

4. 安装软件

4.1 下载GUI

按照以下步骤下载GUI：

  1. 登录恩智浦官网，在“SBC和PMIC产品OTP编程套件”页面下载zip文件。该zip文件被下载到所选位置。
  2. 解压缩该文件并查找OTP_Programmer.exe
  3. 双击OTP_Programmer.exe，打开该GUI
  4. 选择要编程的器件并连接

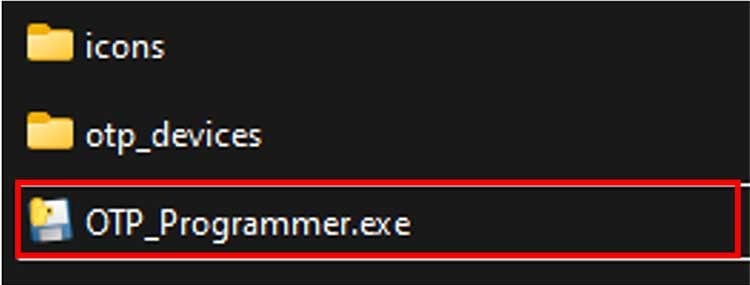

    Figure 3. OTP_Programmer.exe

    Figure 3. OTP_Programmer.exe

    注：如果连接按钮无法使用，请检查是否已安装所需的驱动程序。

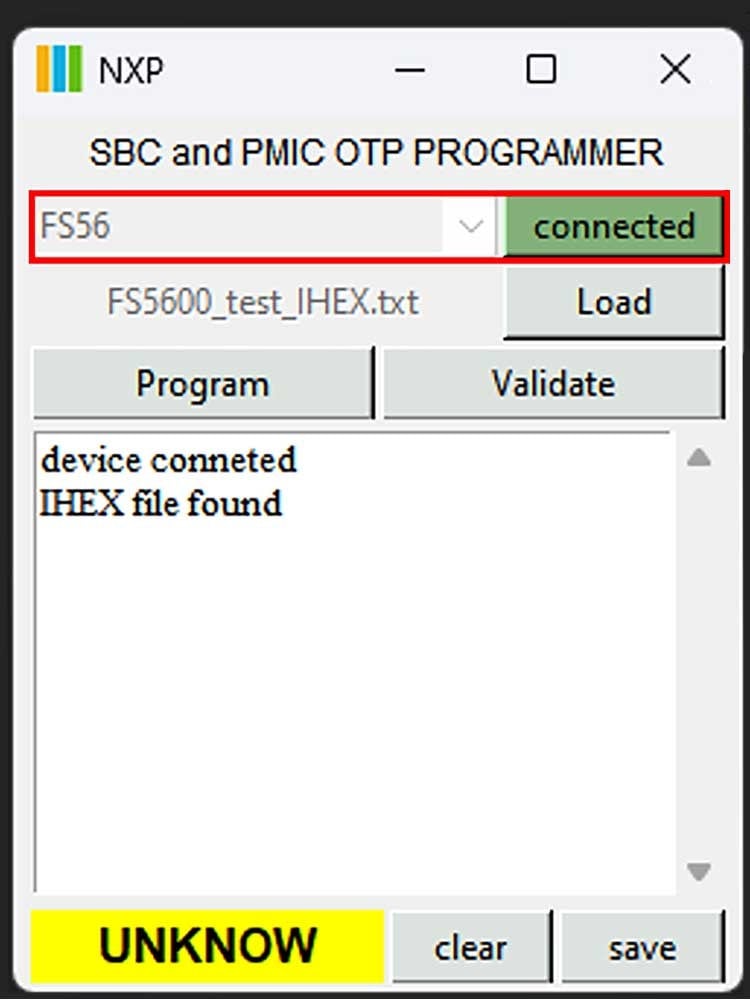

  5. 点击“加载”按钮以加载IHEX文件Figure 4. SBC and PMIC OTP Programmer

    图4. SBC和PMIC OTP编程器。

前页配置硬件
下一页设计资源

设计资源

板信息

软件

其它参考

除了PMIC-OTP-MB，访问：

支持的设备

电源管理

  • 12V/24V/48V SBC解决方案
  • VR5510：面向S32G处理器的多通道(9通道) PMIC——8个高功率，1个低功率，符合ASIL D安全级别
  • FS5600：汽车双降压稳压器和控制器，带有电压监测器和看门狗定时器
  • FS26：面向ASIL D系统的低功耗安全系统基础芯片
  • FS24：汽车应用的安全Mini CAN FD SBC符合ASIL B标准
  • FS85：面向S32微控制器的安全系统基础芯片，达到ASIL D等级
  • FS23：具有电源管理、CAN和LIN功能的安全系统基础芯片(SBC)系列
  • V PMIC解决方案
  • PF5024：面向汽车应用的多通道(4通道) PMIC——4个大功率通道，符合ASIL B安全等级
  • PF5023：面向汽车应用的多通道(3通道)PMIC——3个大功率通道，符合ASIL B安全等级
  • PF5020：面向汽车应用的多通道(5通道) PMIC——4个大功率通道，1个低功率通道，符合ASIL B安全等级
  • PF81-PF82：面向高性能处理应用的12通道电源管理集成电路(PMIC)

前页安装软件
下一页支持

支持

论坛

在恩智浦技术社区网站上与其他工程师交流，获取如何使用PMIC-OTP-MB评估板进行设计的专业建议。

前页设计资源
