i.MX RT1040评估套件

MIMXRT1040-EVK

滚动图片以放大

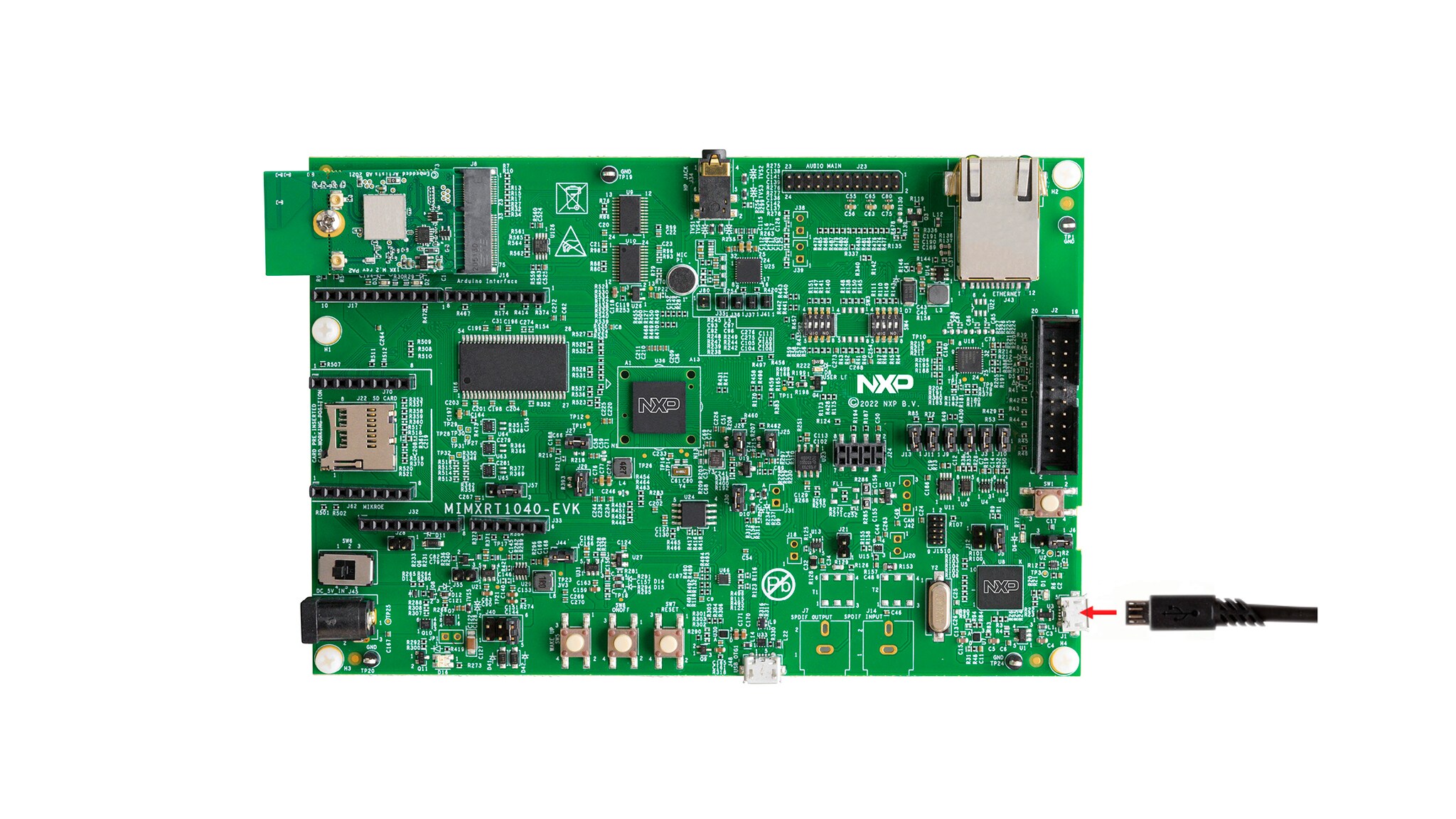

MIMXRT1040-EVK开发板为评估和开发基于Arm®Cortex®-M7架构的600MHz i.MX RT1040跨界MCU提供了理想的平台。该评估板包括一个高性能的板载调试器、音频子系统、加速度传感器、网络和USB以及显示器和其他附加板的扩展选项。评估套件包含一个基于恩智浦的IW416 2.4/5 GHz双频1x1 Wi-Fi®4(802.11n)+蓝牙5.2解决方案的 Murata Wifi模块。

MIMXRT1040-EVK采用两层PCB设计，可作为低成本板的参考。设计文件可用于为您的设计提供起点。

产品详情

选择区域:

支持的器件

处理器和微控制器

i.MX RT跨界MCU

  • i.MX-RT1040: i.MX RT1040跨界MCU，配备Arm®Cortex®-M7内核

传感器

运动传感器

  • FXLS8974CF: ±2g/±4g/±8g/±16g，低功耗，12位数字物联网加速度传感器

特性

音频

  • WM8960立体声音频编解码器
  • 4触点音频耳机+耳机插孔
  • 外部扬声器连接点
  • 麦克风
  • S/PDIF接口

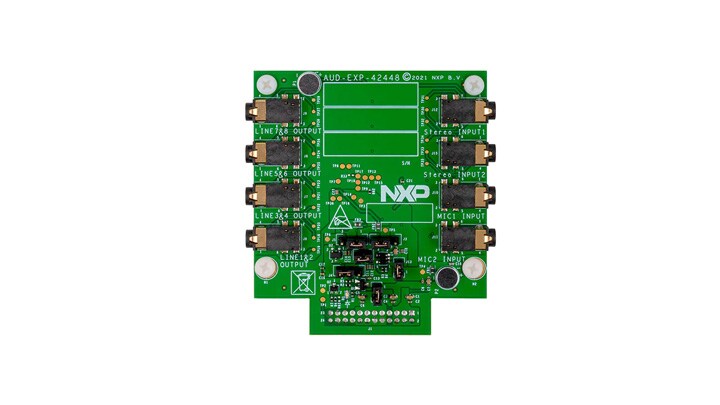

  • 音频扩展接口

板载存储器

  • 256 Mb SDRAM存储器(Winbond W9825G6KH)
  • 64 Mb QSPI闪存(Winbond W25Q64JVSSIQ)
  • SD卡TF插槽

连接

  • MURATAType 1XK超小型双频Wi-Fi 11a/b/g/n+由恩智浦IW416支持的蓝牙5.2模块
  • Micro USB主设备和OTG连接器
  • 以太网(10/100 M)PHY和RJ45连接器
  • CAN/CAN-FD收发器(恩智浦TJA1057GT/3)

调试功能

  • 高速USB LPC-Link2调试器，带VCOM端口
  • J-Link固件选项
  • SWO跟踪支持
  • JTAG/SWD调试器接口，支持通过外部调试器对目标微控制器进行调试

扩展接头

  • Arduino UNO R3扩展接头
  • MikroE单击扩展接头
  • I2C扩展接头
  • 音频扩展接头

处理器

  • MIMXRT1042XJ M5B处理器

传感器

  • 恩智浦FXLS8974CF: ±2g/±4g/±8g/±16g，低功耗，12位数字物联网加速度传感器

用户接口

  • 并行LCD显示接头
  • “唤醒/用户”按钮
  • 用户LED
