i.MX RT1186的FRDM开发板

FRDM-IMXRT1186
试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

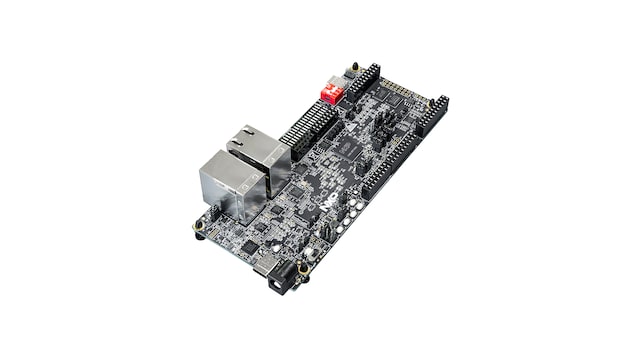

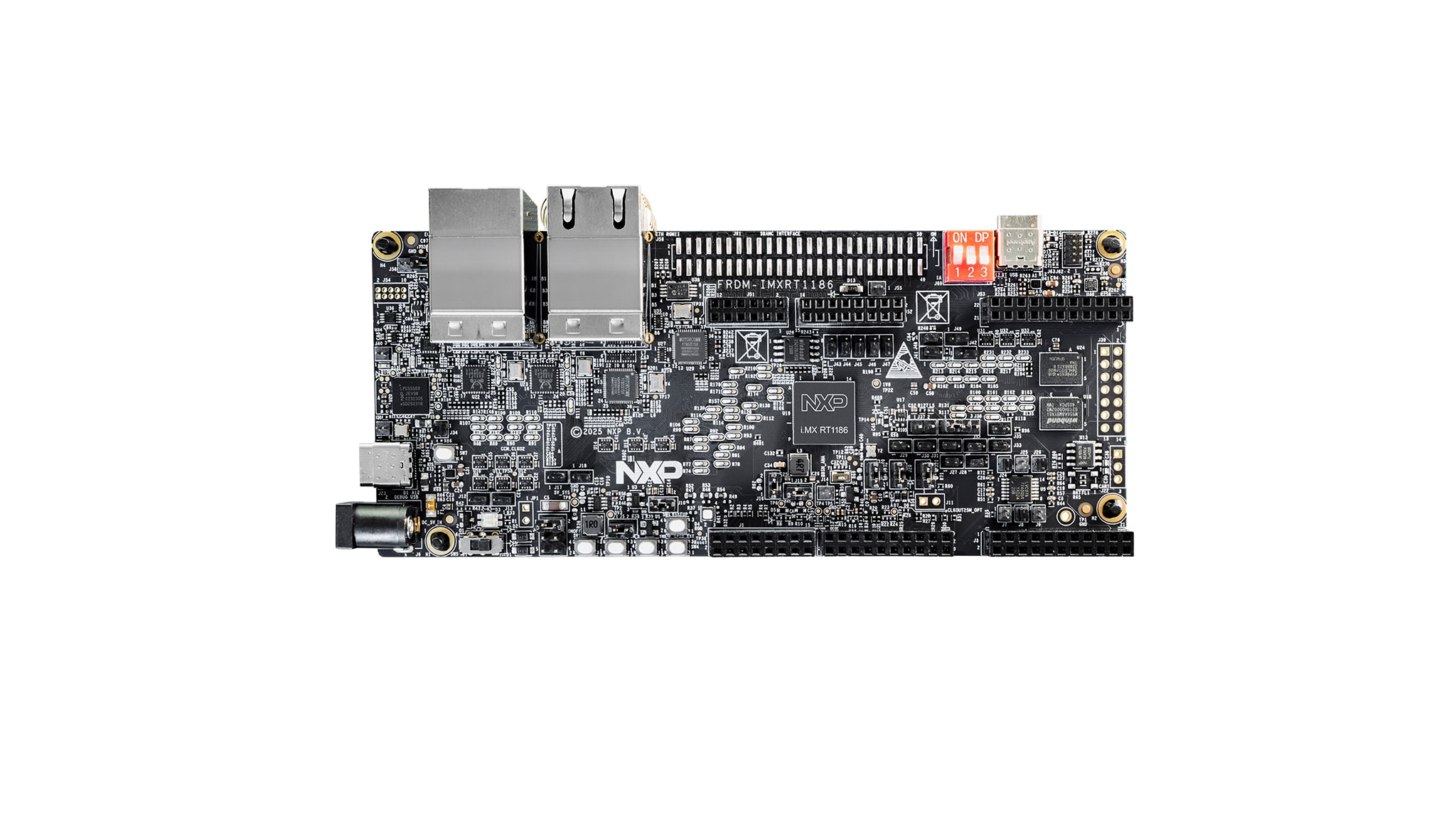

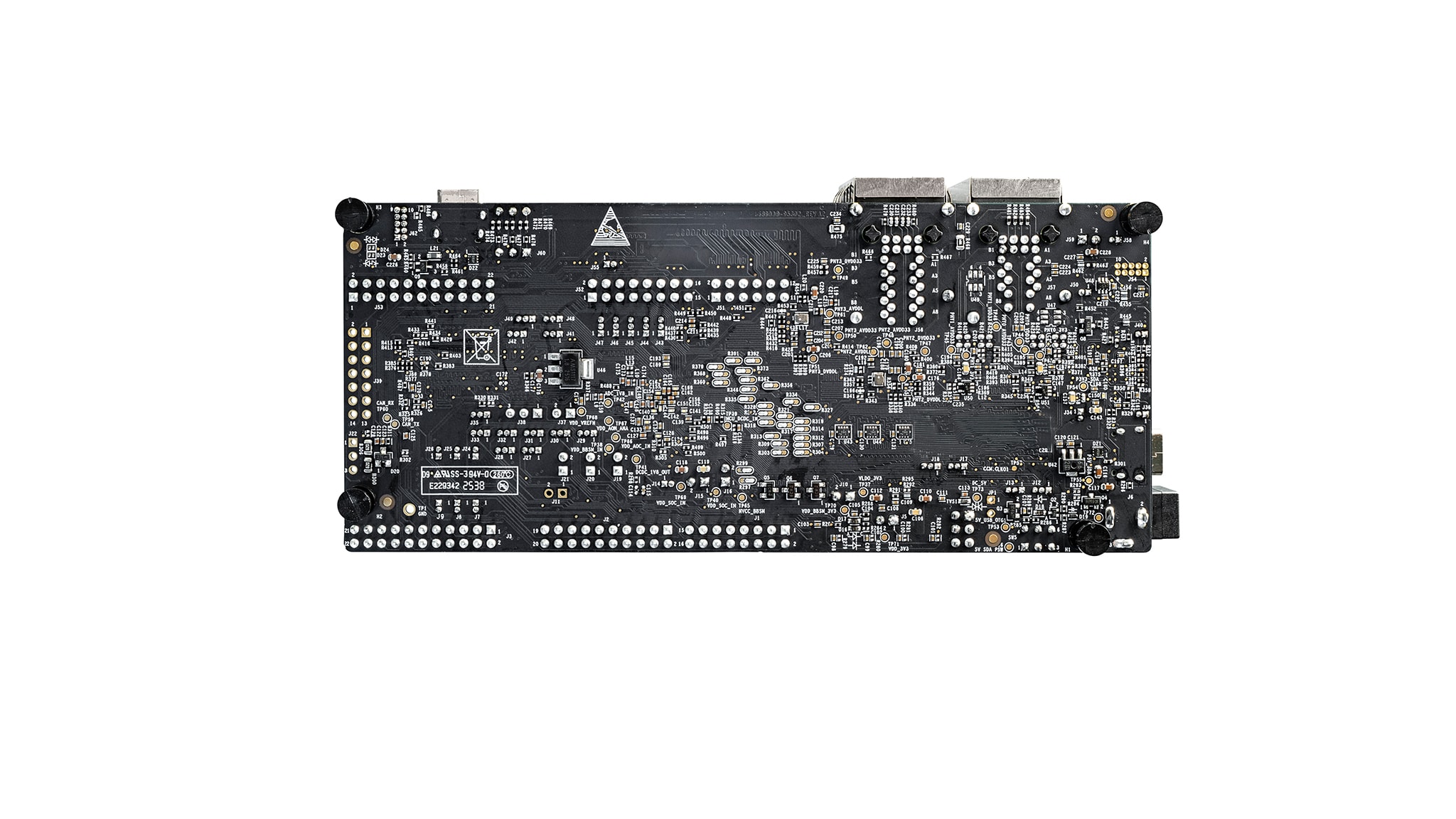

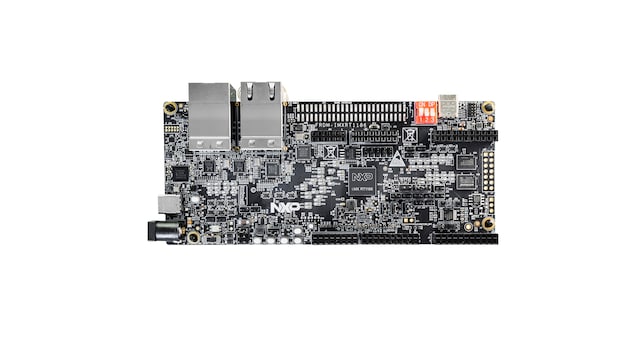

恩智浦FRDM-IMXRT1186是一款基于i.MX RT1186跨界MCU的高性价比开发板，兼具高性能与实时处理能力。其便捷的I/O接口支持扩展板连接，可快速实现可编程逻辑控制器、远程I/O、电机控制及其他工业自动化应用的原型设计与评估。通过MCUXpresso Developer Experience，用户可以获取扩展板中心的附加板、应用代码中心的软件示例等更多资源。

框图

FRDM-IMXRT1186

FRDM-IMXRT1186 Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

i.MX RT跨界MCU

  • i.MX-RT1180: i.MX RT1180跨界MCU，带TSN交换机和EdgeLock®

特性

处理器

  • MIMXRT1186CVJ8C
  • 800MHz Arm Cortex-M7内核
  • 300MHz Arm Cortex-M33内核

板存储器

  • 256MB HyperRAM内存
  • 512MB HyperFlash
  • 128MB QSPI闪存

连接

  • 两个支持TSN交换机的以太网(10/100/1000M)连接器
  • 两个支持EtherCAT或TSN交换机的以太网(10/100M)连接器
  • 1个Type-C USB OTG连接器
  • 1个CAN收发器

调试功能

  • JTAG连接器
  • 板载MCU-Link调试器

扩展连接器

  • ARDUINO® UNO R3接头
  • FRDM接头
  • FlexSPI Follower接头
  • SRAMC接头
  • 电机接头

其他

  • MCUXpresso软件和工具，包括带有FreeRTOS和Zephyr的MCUXpresso SDK
  • IAR Embedded Workbench® IDE
  • Keil® IDE
  • 一体式板设计
