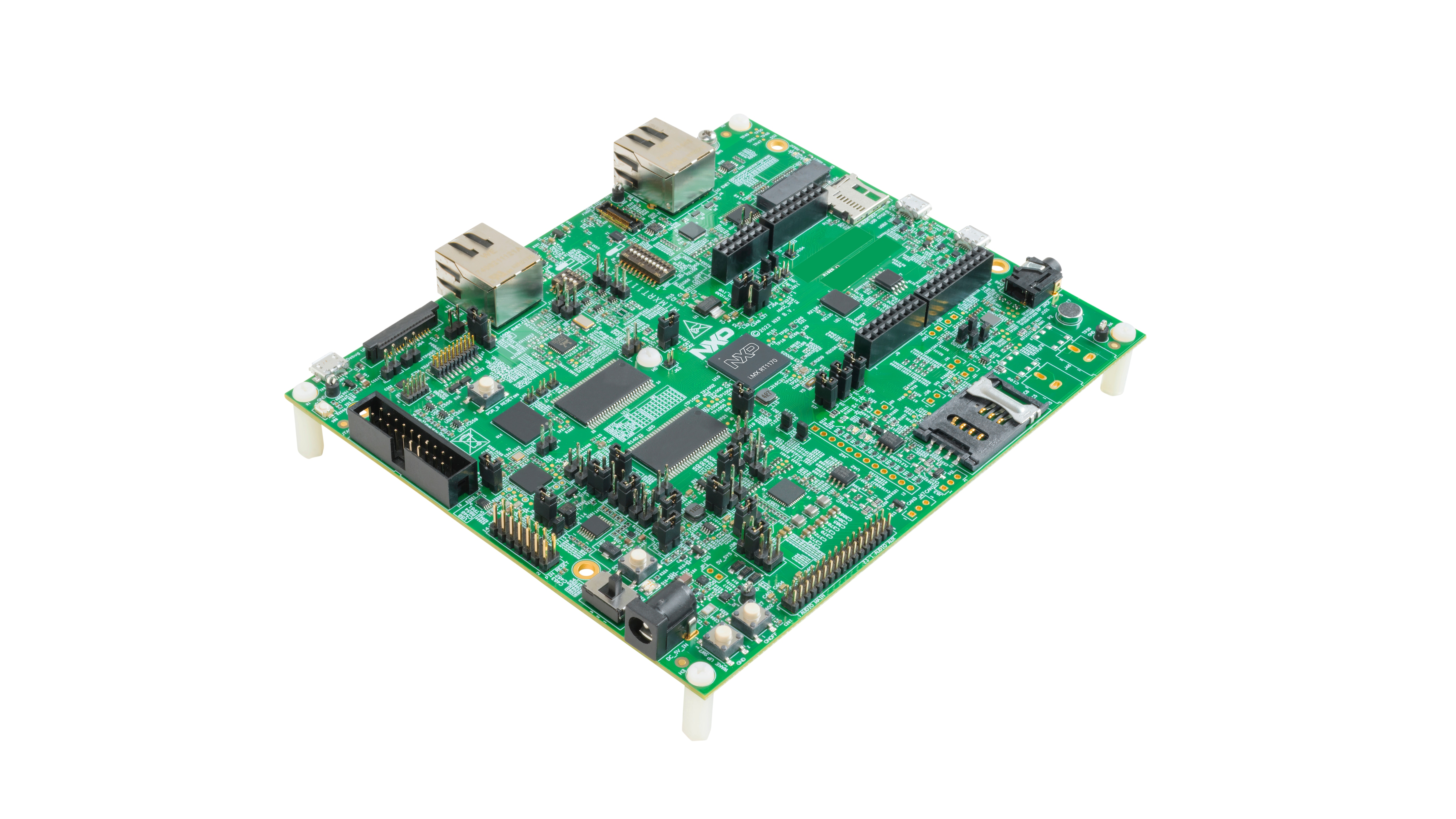

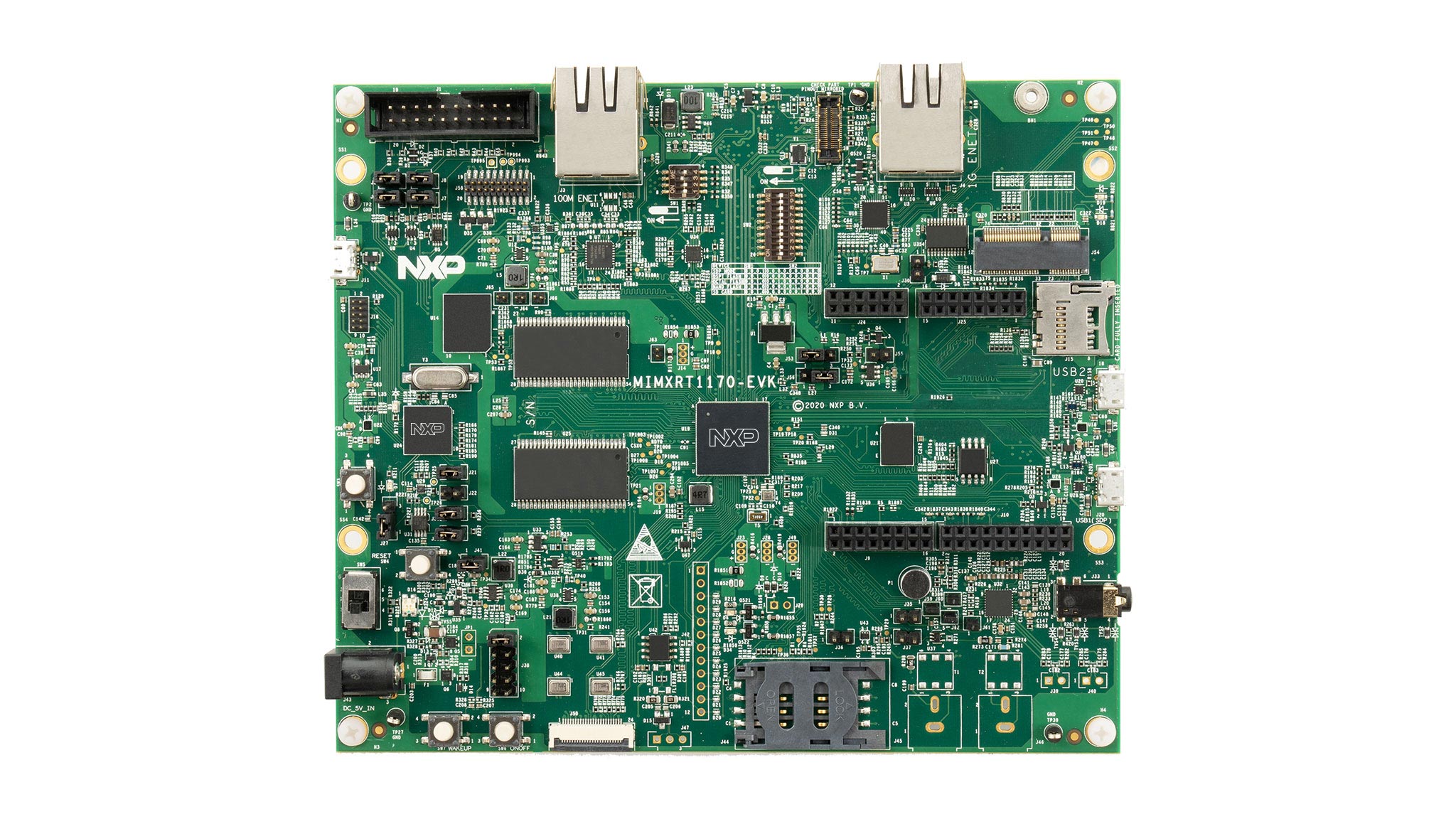

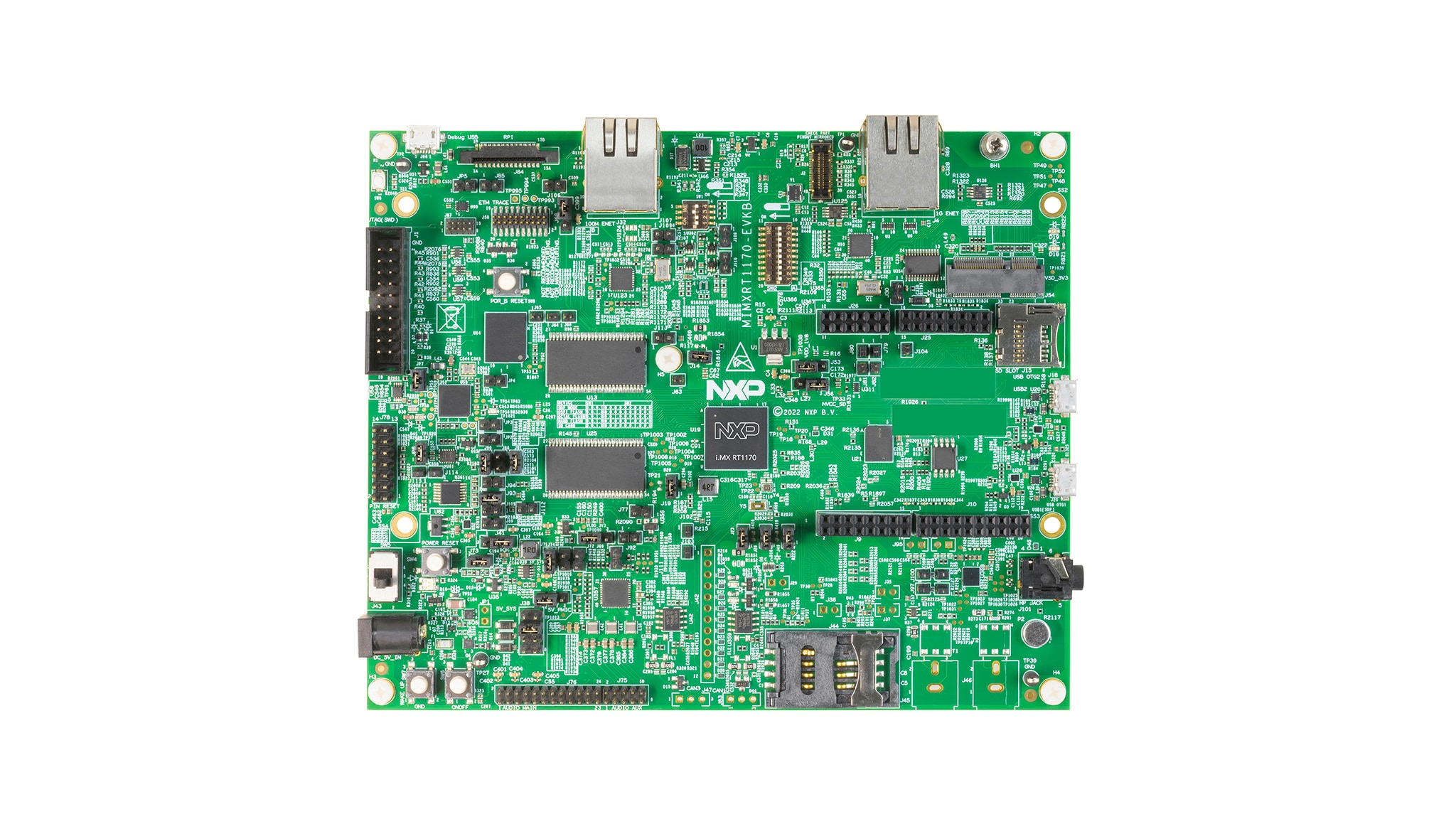

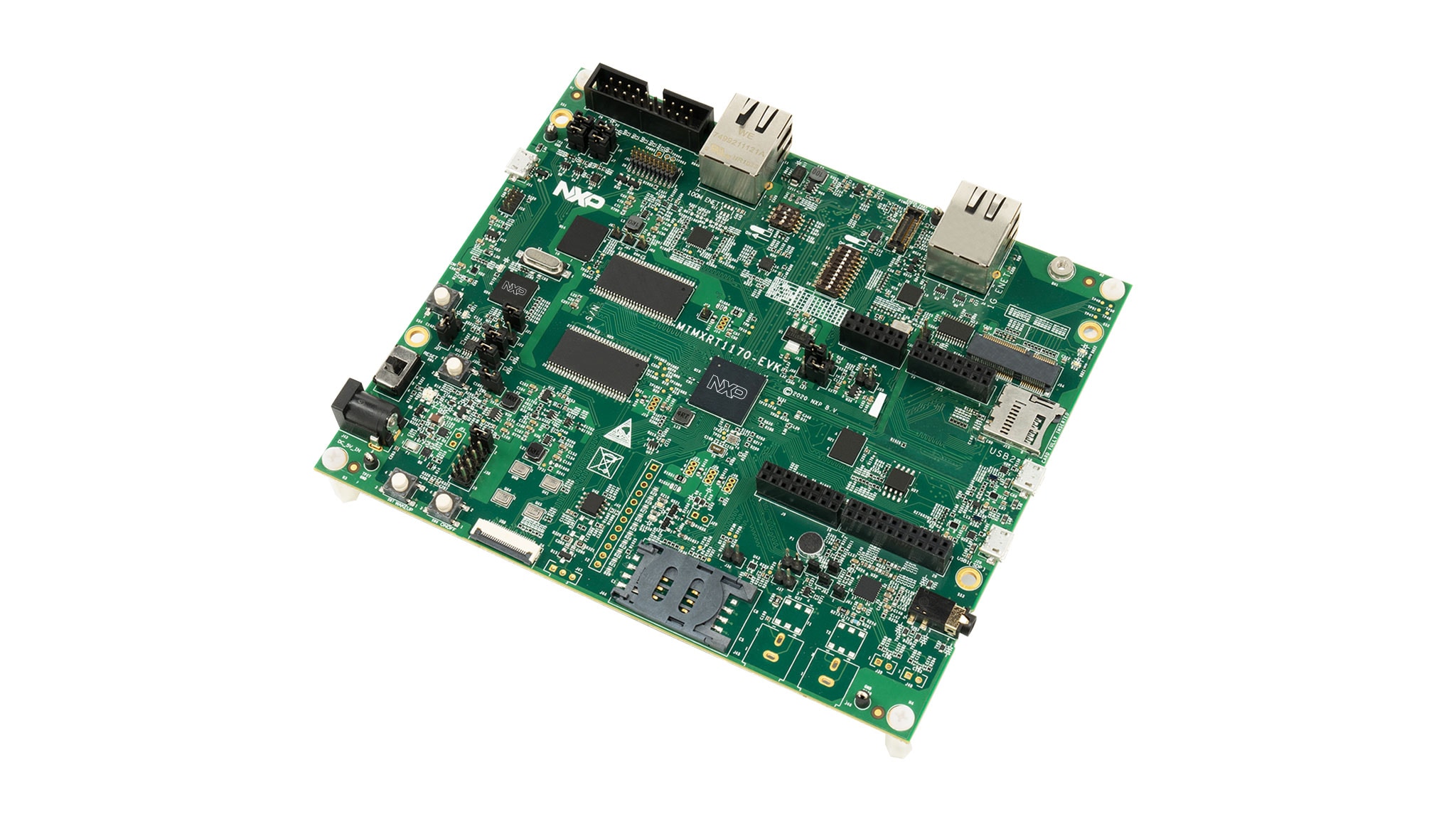

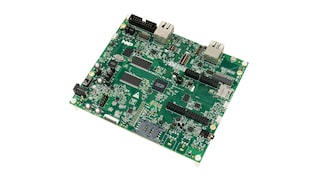

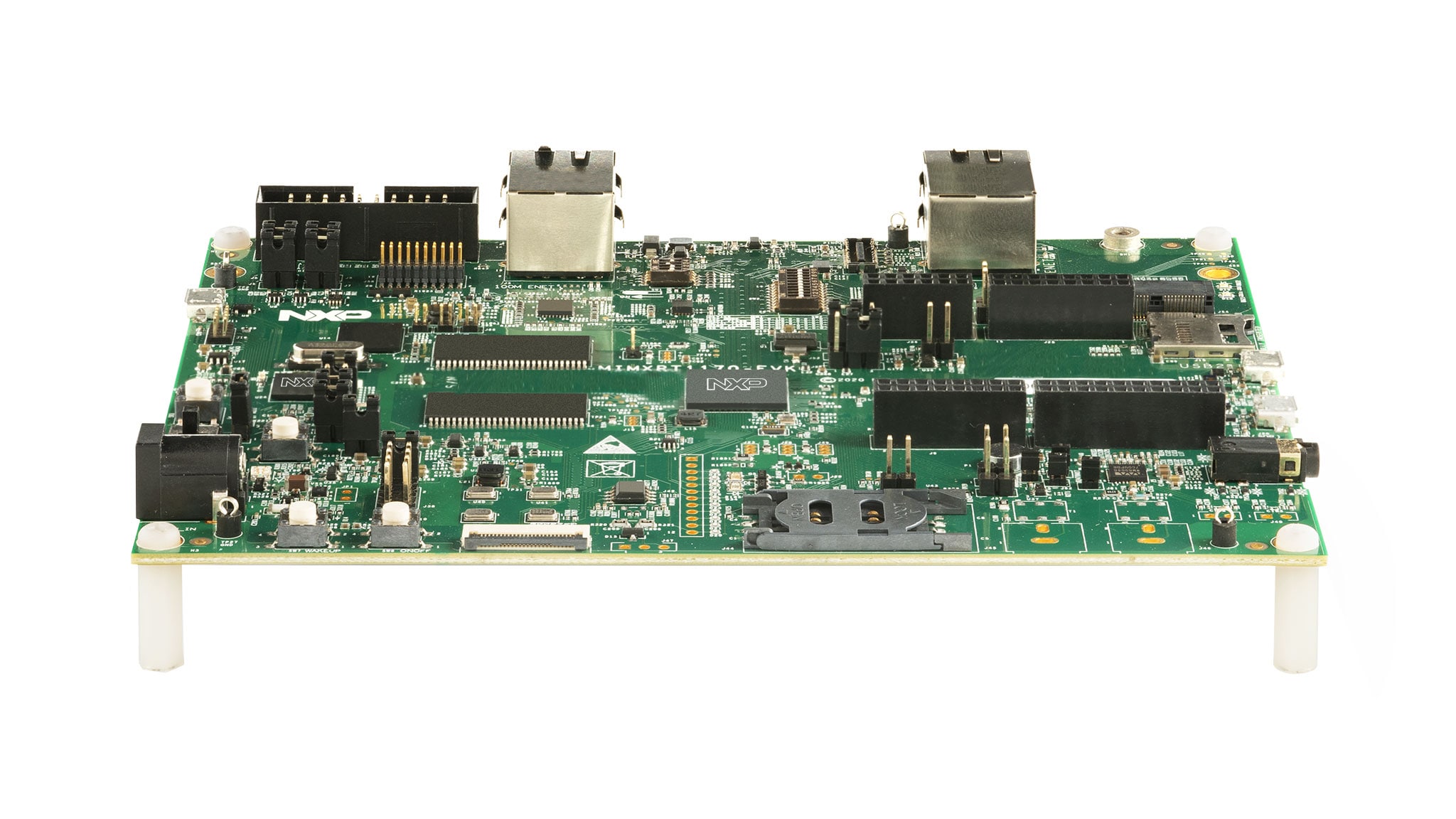

Name: iMX RT1170评估套件
Price: 182.85 USD
Availability: InStock

产品详情

支持的器件

处理器和微控制器

i.MX RT跨界MCU

i.MX-RT1170: i.MX RT1170：1GHz跨界MCU，配备Arm® Cortex®内核

特性

处理器

MIMXRT1176DVMAA
1 GHz Arm Cortex-M7内核
400 MHz Arm Cortex-M4内核

板存储器

512MB SDRAM内存
512MB Octal闪存
128 MB QSPI闪存
2 GB Raw NAND闪存
64 MB LPSPI闪存
SD卡TF插槽

连接

2个微型USB OTG接头
以太网(10/100/1000M)接头
以太网(10/100M)接头
M.2接头
CAN收发器
ARDUINO^®接口 - 需要增加扩展接头
FRDM电机控制接口
SIM卡插槽

音频

音频编解码器
4极音频耳机插孔
外部扬声器连接
麦克风(模拟和数字)
SPDIF接头

调试功能

JTAG接头
板载DAP-Link调试器

传感器

6轴电子罗盘(3轴磁，3轴加速)传感器FXOS8700CQ

扩展连接器

MIPI^® LCD接头
MIPI摄像头传感器接头

其他

MCUXpresso软件和工具，包括带有Amazon FreeRTOS^™的MCUXpresso SDK
IAR Embedded Workbench^® IDE
Keil^® IDE
一体式板设计
6层通孔PCB

购买选项

点击展开

MIMXRT1170-EVKB
正常供应

i.MX RT1170 Evaluation Kit.

$182.85 USD

现货 :23

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

RK055HDMIPI4MA0
正常供应

5.5" LCD Panel.

扩展板: Yes

$90.85 USD

现货 :10

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

1-10 / 13 文件

紧凑列表

MIMXRT1170_RT1160-EVK Errata[MIMXRT1170_RT1160-EVK-ERRATA]

PDFFeb 28, 2022版本更新 1.1

Wi-Fi/Bluetooth/802.15.4 M.2 Key E Pinout Definition[AN13049]

HTML | PDFMar 17, 2025版本更新 6.0
如何更新 i.MX RT10xx 板载调试器的固件[AN13206]

HTML | PDFNov 6, 2024版本更新 1.0

MCU-Based Multiple Person Detector[MCUBMPD-ANSW]

EXTERNALJun 20, 2024版本更新 0
ML State Monitor[MLSTATEM-ANSW]

EXTERNALJun 20, 2024版本更新 0

i.MX RT1170 EVKB Quick Start Guide[MIMXRT1170-EVKB-QSG]

PDFDec 26, 2022版本更新 0
i.MX RT1170 EVK Quick Start Guide[MIMXRT1170-EVK-QSG]

PDFApr 23, 2021版本更新 0

i.MX RT1170 Crossover Processors Data Sheet for Consumer Products[IMXRT1170CEC]

PDFMar 4, 2024版本更新 5

MIMXRT1170-EVKB Board Hardware User Guide[MIMXRT1170EVKBHUG]

HTML | PDFApr 28, 2025版本更新 5.1
MIMXRT1160/1170 处理器硬件开发指南[MIMXRT1170HDUG]

PDFJul 3, 2023版本更新 5
MIMXRT1170 EVK 板硬件用户指南[MIMXRT1170EVKHUG]

HTML | PDFMay 9, 2022版本更新 2
Getting Started with NXP Wi-Fi^® modules using i.MX RT platform[GS-WIFI-MODULES-IMXRT-PLATFORM-LINK]快速入门

HTMLJul 22, 2020版本更新 1
Getting Started with the i.MX RT1170 Evaluation Kit[GS-MIMXRT1170-EVK]快速入门

HTMLNov 30, 2020
