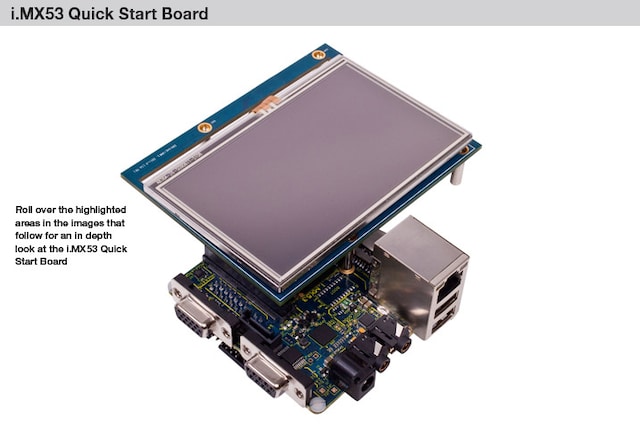

Name: iMX53快速开发板
Price: 573.85 USD
Availability: BackOrder

产品详情

支持的器件

电源管理

PMIC

MC34708: 面向i.MX50/53处理器的电源管理

媒体和音频

音频转换器

SGTL5000: 超低功耗音频编解码器

特征

处理器子系统

i.MX53 1 GHz Arm Cortex-A8处理器
MC34708 PMIC
1 GB DDR3存储器

显示

LVDS接头
- 10.1” 1024x768 (XGA)，电容式触摸屏(MCIMX-LVDS1)
VGA连接器
通过扩展连接器实施的并行LCD附加卡
- 4.3” 800x480 (WVGA)，4线电阻式触摸屏(MCIMX28LCD)
通过扩展连接器实施的HDMI附加卡
- 24位HDMI输出端口还包含S/PDIF音频

音频

通过HDMI附加卡的S/PDIF输出
恩智浦® SGTL5000音频编解码器
麦克风插孔
耳机插孔

模拟传感器

恩智浦MMA8450QT 3轴加速度传感器

扩展连接器

实现并行LCD或HDMI输出
摄像头CSI端口信号
I²C, SSI, SPI信号

连接

全尺寸SD/MMC卡插槽
微型SD卡插槽
7引脚SATA数据连接器
10/100BT以太网端口
2个高速USB主设备端口
1个 Micro USB设备端口

调试

JTAG接头
DB–9 UART端口

其它

电源5 V, 2 A
- 连同全球相对应的适配器一起包含在工具箱内
3” x 3” 8层PCB

OS支持

Linux
- 恩智浦
  - 带图像的4 GB microSD卡被包含在工具箱内
- iWave
Android™
- Adeneo
- iWave
Windows Embedded Compact 7
- Adeneo
- iWave

工具支持

SEGGER MCU、Macgraigor、IAR Systems、ARM和Lauterbach提供的一系列调试/IDE工具
VMware player to bring up the Linux® image on a Windows® PC

购买选项

点击展开

MCIMX-LVDS1
正常供应

Accessory Board, Hardware, i.MX 6Quad/6Dual/6DualLite/6Solo, i.MX53, 10.1 XGA LVDS Display.

$573.85 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

MCIMX53-START-R
正常供应

Quick Start Board, Hardware, i.MX53, No Display with MC34708.

$343.85 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

MCIMXHDMICARD
正常供应

Accessory Board, Hardware, i.MX 6SoloLite, i.MX53, i.MX50, 24-bit HDMI Interface Card.

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

8 文件

紧凑列表

i.MX53 Quick Start Board-R Hardware Reference Manual[IMX53RQSBRM-R]

PDFMar 26, 2014版本更新 0.51
i.MX53 Quick Start Board Hardware Manual[IMX53QSBRM]

PDFMar 13, 2014版本更新 0.91

Linux Multimedia Codecs Documentation. Includes CODECs Release Notes and User's Guide[IMX53_1109_LINUX_MMDOCS]

GZApr 24, 2012版本更新 2011.09.02
Linux BSP Documentation for i.MX53. Includes Linux Hello World App Note, Read Me Doc, Release Notes, Reference Manual and User's Guide[IMX53_1109_LINUXDOCS_BUNDLE]

GZFeb 27, 2012版本更新 2011.09

i.MX53 Quick Start Guide[IMX53QKSRTRQSG]亮点快速入门

PDFAug 9, 2016版本更新 1
i.MX53 System Development User’s Guide[MX53UG]快速入门

PDFJun 21, 2015版本更新 2

i.MX53 Quick Start Development Board - Fact Sheet[IMX53QKSTRTFS]

PDFFeb 26, 2011版本更新 0
i.MX53 Quick Start Development Board - Fact Sheet[IMX53RQKSTRTFS]亮点

PDFNov 18, 2014版本更新 3

设计资源

设计文件

快速参考恩智浦设计文件类型.

3 设计文件

印刷电路板与电路图
MCIMX53-START i.MX53 QS Board Schematics

ZIP版本 3May 12, 2011 00:00:006.32 MBIMX53_QS_BOARD_SCHEMATICS

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
MCIMX53-START-R i.MX53 QS Board Schematics

ZIP版本 BJan 10, 2012 00:00:004.87 MBIMX53_QS-R_BOARD_SCHEMATICS

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
i.MX28 LCD Design Files: Hardware Schematics.

ZIP版本 BMay 2, 2011 00:00:00123.22 KBMX28_LCD_DESIGN_FILES

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

快速参考恩智浦软件类型.

1-5 / 7 软件文件

配置工具
i.MX High Assurance Boot Reference Code Signing Tool

TGZ版本 3.1.0Oct 15, 2018 00:00:0015871 KBIMX_CST_TOOL

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
应用示范软件
"Linux Multimedia Codecs Documentation and Sources 11.09 for i.MX53 for the Quick Start boards.Updated with the Linux 11.09 patch release and the 2.0.5 Open Max files.

GZ版本 2011.09.03Apr 24, 2012 00:00:0050.26 MBIMX53_11_09_LINUX_MMCODECS

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
代码片段
DDR Stress tester kit for the i.MX51 and i.MX53

ZIP版本 1May 16, 2011 00:00:00135.88 KBDDR_STRESS_TESTER_FOR_MX51_MX53

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
可访问其他软件。查看我们的精选合作伙伴解决方案.
代码片段
IOMUX_TOOL

ZIP版本 2.0.27Aug 22, 2011 00:00:00956 KBIO_MUX_TOOL
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
软件开发资源
Source Code for the i.MX manufacturing tool used for downloading OS images to the i.MX53, i.MX51, i.MX50, i.MX28 and i.MX23.

ZIP版本 1.6.2.055Jul 22, 2013 00:00:001.20 MBIMX_MFG_TOOL_SOURCE

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
软件开发资源
Windows Tool for the creation of boot SD cards for the i.MX platforms. Includes binaries and sources files.

ZIP版本 1.7.3.001Jun 17, 2011 00:00:00673.14 KBCF_IMAGER

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
软件开发资源
IMX_MFG_TOOL

ZIP版本 1.6.2.048Apr 22, 2013 00:00:00241193 KBIMXMFG_TOOL

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

展开

注意: 推荐在电脑端下载软件，体验更佳。
