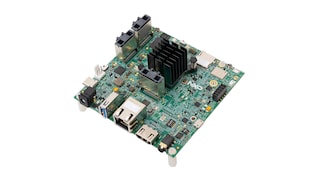

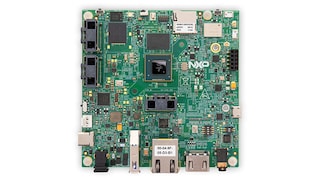

i.MX 8M应用处理器评估套件

MCIMX8M-EVK
停产

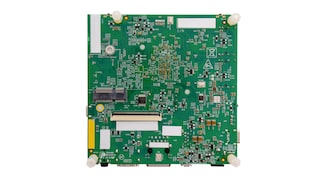

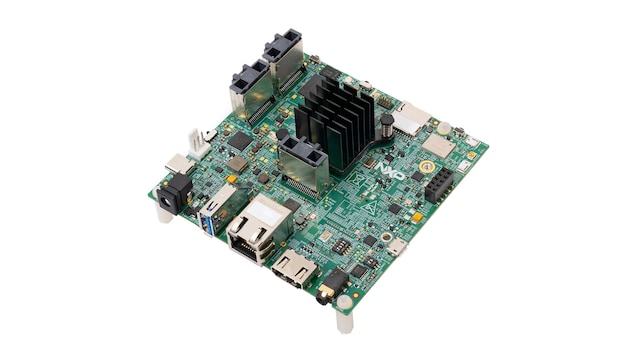

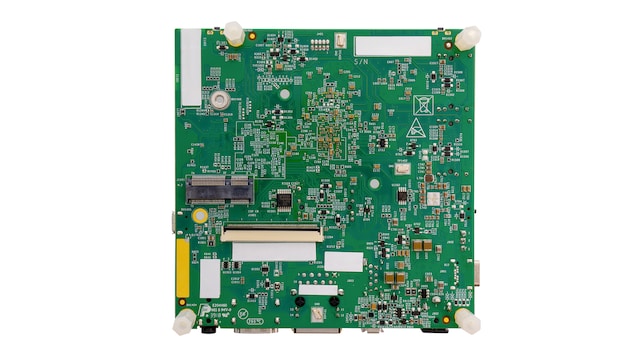

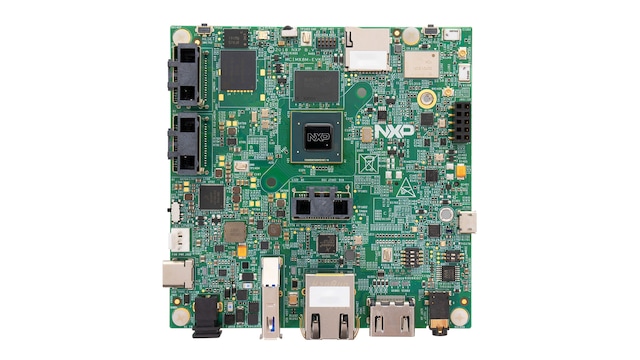

点击图片以展开

恩智浦®i.MX 8MQuad评估套件（EVK）利用2至4个Arm® Cortex®-A53和1个Cortex-M4内核，为i.MX 8MQuad、i.MX 8MDual和i.MX 8MQuadLite应用处理器提供快速评估平台。它具有高性能、低功耗、灵活的内存选项和高速接口以及先进的音视频功能。

这些主板支持HDMI输出，简便，开箱即用。提供LPDDR4、eMMC、QSPI和SDMicro内存选件、10/100/1000以太网端口、USB 3.0连接器和PCIe标准高速接口。针对音视频评估，它提供HDMI 2.0a Type-A和MIPI-DSI连接器，以及高达768kHz采样率的32位音频采样、音频接口扩展连接器和3.5mm音频耳机插孔。

产品详情

支持的器件

处理器和微控制器

i.MX 8应用处理器

  • i.MX8M: i.MX 8M系列 - Arm® Cortex®-A53、Cortex-M4、音频、语音、视频

电源管理

VBUS保护

特性

处理器

  • i.MX 8MQuad
  • 4个Arm Cortex-A53 @ 1.5GHz
  • 1MB L2缓存
  • Arm Cortex-M4 @ 266MHz

电源管理

  • 恩智浦PMIC PF4210

存储器

  • LPDDR4 x32 @3200MT，4GB
  • eMMC 5.0，16GB
  • MicroSD接头
  • QSPI，256GB

显示器/摄像头接头

  • HDMI 2.0a Type-A接头
  • MIPI-CSI摄像头mini-SAS接头
  • MIPI-DSI显示器mini-SAS接头

无线

  • Bluetooth® 4.1/EDR
  • Wi-Fi 802.11 a/b/g/n/ac MIMO 2x2
  • 板载芯片天线
  • 外部天线接头

音频

  • 音频DAC 24位192kHz立体声
  • HP插孔3.5mm音频接头
  • 用于音频接口的板扩展接头

连接

  • 10/100/1000以太网
  • USB 3.0 Type A接头
  • USB 3.0 Type C接头
  • PCIe M.2接口
  • 红外

调试

  • JTAG连接器
  • 通过USB端口的UART

工具和操作系统支持

  • Linux®
  • AndroidTM
  • FreeRTOSTM
