FS4503, 系统基础芯片, 线性0.5A Vcore, FS1b, LDT, CAN

KITFS4503CAEEVM
正常供应

滚动图片以放大

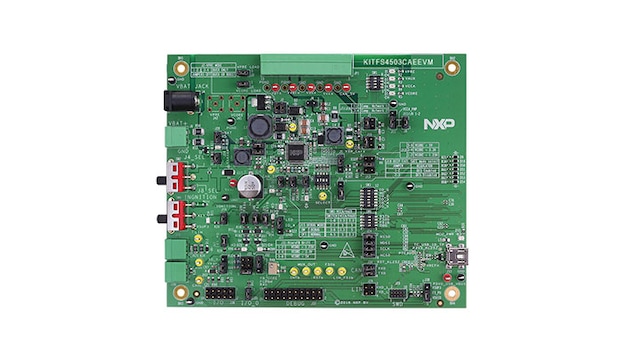

KITFS4503CAEEVM评估板演示了MC33FS4503的功能，支持CANFD & FS1B， Vcore LDO稳压器最高可达0.5A。这些安全SBC针对ISO26262汽车功能安全标准。

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。该电路板支持各种模拟、混合信号和功率解决方案。它们整合了单片IC系统级封装器件，采用成熟的高容量SMARTMOS技术。恩智浦产品能够延长电池使用时间，减小尺寸、较少组件数量、降低成本和提升性能，助您打造先进的系统。

该工具可独立使用，也可通过嵌入式USB接口控制。SPI命令可通过FlexGUI轻松控制，如需下载，请点击此处。

支持的器件

电源管理

安全SBC

  • FS4500: 符合1级和0级安全标准的电源系统基础芯片，带有CAN灵活数据收发器

处理器和微控制器

KL系列Cortex-M0+

  • KL2x: Kinetis® KL2x-72/96 MHz, USB超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核

特征

微控制器

  • KL25Z MCU installed on board for easy connection to host computer on USB link with monitoring features

数据连接

  • CAN FD和LIN总线(LIN只能使用FS1B)
  • FS0B和FS1B输出引脚(LIN只能使用FS1B)
  • 接头支持轻松接入数字信号

电源管理

  • VCORE configuration: 1.23 V, 3.3 V, 5.0 V
  • VCCA, VAUX configuration - 3.3 V or 5.0 V, with internal PMOS or external PNP
  • Vpre稳压器，带降压或升压设置

购买选项

KITFS4503CAEEVM-Image

点击展开

KITFS4503CAEEVM
正常供应

Evaluation kit - FS4503CA, System Basis Chip, Linear 0.5 A Vcore, FS1b, LDT, CAN.

    $184.82 USD
    现货 :20

    正常情况下 1-2个工作日内发货

    加入购物车
