Kinetis® KL2x-72/96 MHz, USB超低功耗微控制器(MCU),基于Arm® Cortex®-M0+内核

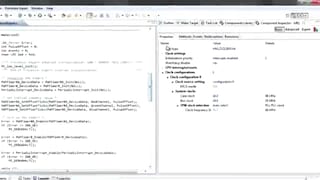

点击播放视频

框图

Kinetis L系列KL2x MCU

Kinetis L Series KL2x MCUs

功能

超低功耗

  • 新一代32位Cortex-M0+内核:与最接近的8/16位架构相比,CoreMark/mA能效得分高两倍
  • 单周期快速I/O访问端口有利于位拆裂(bit banging)和软件协议仿真,保持了8位器件的“使用体验”
  • 多个灵活的低功耗模式,包括新的计算时钟选项,该功能通过将外设置于异步停止模式,降低了动态功耗
  • LPUART、SPI, I²C、FlexIO、ADC、DAC、LP定时器和DMA,支持低功耗模式运行,无需唤醒内核

存储器

  • 高达512KB闪存,高达128KB SRAM
  • 安全电路可防止对RAM和闪存内容的非法访问
  • 32 KB ROM和内置引导加载程序,可简化MCU编程工作,支持轻松升级闪存

性能

  • Cortex-M0+内核,在整个工作电压和温度范围(-40ºC至+105ºC)内,可提供72MHz/96MHz的内核频率
  • 位操作引擎,用于改善外设模块的位处理
  • Thumb指令集将高代码密度和32位性能结合在一起
  • 多达8通道外设和存储器用DMA,使CPU负载更低,系统吞吐更快
  • 时钟独立的COP可防止时钟偏移或代码失控,适用于故障安全型应用

混合信号

  • 16位ADC,可配置分辨率、采样时间和转换速度/功率
  • 内置温度传感器
  • 带内置6位DAC的高速比较器
  • 支持DMA的12位DAC
  • 1.2 V和2.1 V参考电压(Vref)

定时和控制

  • 两个6通道和1个2通道16位低功耗定时器PWM模块,支持DMA
  • 两通道32位周期中断定时器为RTOS任务调度程序提供时基,或为ADC转换提供触发信号源
  • 低功耗定时器能够在除VLLS0外的所有功耗模式下运行
  • 带日历的实时实钟

人机接口

  • 电容式触摸传感接口支持多达16个外部电极和DMA数据传输
  • 通用IO带引脚中断支持、DMA请求功能及其他引脚控制选项

连接与通信

  • USB 2.0 OTG (全速),带集成USB低压稳压器,可提供120 mA,3.3 V的片外电源,为5 V输入的外部组件供电;或USB 2.0设备(全速),带时钟恢复功能,无需外部晶振
  • FlexIO支持通用或自定义串行外设仿真
  • 高精度内部参考时钟,用于支持高性能通信
  • 3个支持DMA的I2C,速率高达1 Mbps,兼容SMBus V2功能
  • 3个支持DMA的LPUART
  • 3个支持DMA的SPI
  • I²S模块,面向音频应用
  • FlexIO模块支持丰富的协议,包括UART、I²C、SPI、I²S、PWM波形生成
  • 智能卡接口VMSIM (ISO7816-E)
