高效的基于Arm® Cortex®-M33的微控制器产品系列

滚动图片以放大

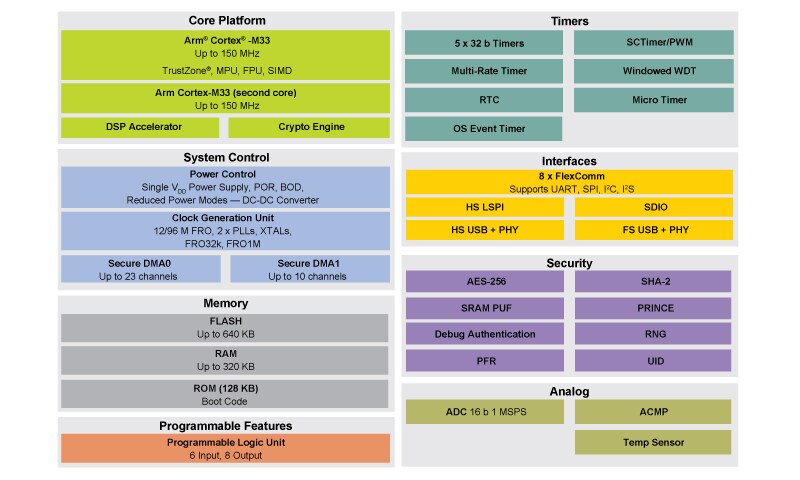

框图

LPC55S6x MCU

LPC55S6x BD New

特性

Arm Cortex-M33内核

  • Arm Cortex-M33处理器,运行频率可高达150MHz
  • TrustZone,浮点运算单元(FPU)和存储器保护单元(MPU)
  • Arm Cortex-M33内置可嵌套向量中断控制器(NVIC)
  • 非屏蔽中断(NMI)输入,多种中断源可供选择

协处理器

  • Arm Cortex-M33协处理器
    • 运行频率高达150MHz
    • 这个处理器的配置不包括MPU、FPU、DSP、ETM和TrustZone
    • 系统节拍定时器
  • CASPER加解密协处理器,提供对非对称加密算法的硬件加速
  • PowerQuad提供对DSP计算(定点和浮点)的加速

片上存储器

  • 多达640 KB片上闪存程序存储器,带闪存加速器和256字节页擦写功能
  • SRAM高达320 KB,其中系统总线上有288 KB,内核总线有32 KB

安全功能

  • 启用Arm TrustZone
  • PRINCE模块对写入到片上闪存的数据进行实时加密,在读取加密闪存数据时进行解密,以保护代码
  • AES-256加密/解密引擎
  • 安全散列算法(SHA2)模块支持通过专用DMA控制器的安全启动
  • 通过专用SRAM上的芯片指纹,提供物理不可克隆功能(PUF)。PUF可以生成、存储和重建从64到4096位长度不等的密钥。包括用于密钥提取的硬件
  • 随机数生成器(RNG)
  • 唯一的128位设备识别序列号(UUID)
  • 安全通用IO
  • LCP55S6x加入了EdgeLockAssurance计划。

串行接口

  • Flexcomm接口包含9个串行外设。每个Flexcomm接口可通过软件选择作为USART、SPI、I²C和I2S接口
  • I²C总线接口,支持Fast-Mode和Fast-Mode Plus,数据传输率高达1 Mbit/s,具有多种地址识别和监测模式。
  • USB 2.0全速主机/设备控制器,带片上PHY和专用DMA控制器,在设备模式下支持无晶振工作。
  • USB 2.0高速主机/设备控制器,带片上高速PHY

数字外设

  • DMA0控制器,具有23个通道和多达22个可编程触发器,能够访问所有存储器和支持DMA的外设
  • DMA1控制器,具有10个通道和16个可编程触发器,能够访问所有存储器和支持DMA的外设
  • 安全的数字输入输出(SD/MMC 和 SDIO)卡接口,支持DMA。SDIO支持两个卡。支持的卡类型为MMC、SDIO和CE-ATA。支持SD2.0和SR25
  • CRC引擎模块可使用支持DMA的3个标准多项式中的一个计算所提供数据的CRC
  • 多达64个通用输入/输出(GPIO)引脚
  • 通用IO寄存器位于AHB上,支持快速存取。DMA支持GPIO端口
  • 最多8个通用IO可选为引脚中断(PINT),由上升沿、下降沿或两种输入沿触发
  • 两组通用IO中断(GINT)支持基于输入状态逻辑(AND/OR)组合的中断
  • I/O引脚配置,支持16个函数选项。
  • 可编程逻辑单元(PLU)用于创建小型组合和/或顺序逻辑网络,包括状态机

模拟外设

  • 16位ADC,具有5个差分通道对(或10个单端通道)以及多个内部和外部触发器输入,采样速率高达1.0 M采样/秒。ADC支持两个独立的转换序列
  • 连接至ADC的内置温度传感器
  • 具有五个输入引脚和外部或内部基准电压的比较器。

定时器

  • 5个32位标准通用异步定时器/计数器,支持多达4个采集输入和4个比较输出。可选择特定的定时器事件生成DMA请求
  • 一个SCTimer/PWM,具有8个输入和10个输出函数(包括捕获和匹配)。输入和输出可引至或引自外部引脚,内部引至或引自所选外设。在内部,SCTimer/PWM支持16个捕获/匹配,16个事件和32个状态。
  • 32位实时时钟(RTC),以1秒分辨率在始终开启的电源域内运行。RTC中的定时器可用于唤醒所有低功耗模式(包括深度节电模式),具有1ms分辨率
  • 多通道多速率24位定时器(MRT),用于在多达4种可编程固定速率下重复生成中断
  • 窗口看门狗定时器 (WWDT),使用1MHz的FRO作为时钟源
  • 微节拍定时器,通过看门狗振荡器运行,可用于将设备从睡眠和深度睡眠模式中唤醒
  • 42位自运行OS定时器作为系统的连续时基,适用于任何低功耗的模式。

时钟生成

  • 内部自运行振荡器(FRO)。该振荡器可提供96MHz输出,以及一个可用作系统时钟的12MHz输出(从所选的较高频率中分频)。FRO在整个电压和温度范围内调校为±1 %精确度。
  • 32 kHz内部自运行振荡器(FRO)。FRO在整个电压和温度范围内调校为±1 %精确度。
  • 内部低功耗振荡器(FRO 1MHz)
  • 晶体振荡器,工作频率范围:1MHz到25MHz。高达25MHz的外部时钟输入(旁路模式)时钟频率选项
  • 晶体振荡器,工作频率为32.768kHz
  • PLL0和PLL1可让CPU以允许的最高速率运行,无需高频外部时钟
  • 带分频器的时钟输出功能,监测内部时钟
  • 用于测量片上和片外时钟信号频率的频率测量单元

节电模式

  • 最大限度降低功耗的集成式PMU(电源管理单元)
  • 低功耗模式:保留RAM的睡眠、深度睡眠,保留RAM和CPU0的掉电模式和深度掉电模式
  • 可配置从外设中断唤醒
  • 微节拍定时器通过看门狗振荡器运行,实时时钟(RTC)通过32.678 kHz时钟运行,可用于在睡眠和深度睡眠模式下唤醒系统
  • 上电复位(POR)
  • 带独立阈值的欠压检测(BOD),用于产生中断和强制复位

更多信息

  • 通过内部DC-DC转换器为系统供电
  • 单电源:1.8V至3.6V
  • 支持JTAG边界扫描
  • 工作温度范围:-40 °C至+105 °C
  • 提供HLQFP100、VFBGA98和HTQFP64封装
