KITPF8121FRDMEVM | PF8121评估板

滚动图片以放大

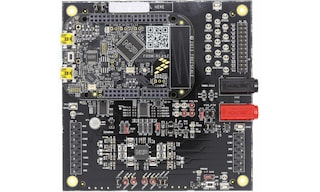

KITPF8121FRDMEVM是采用PF8121能源管理IC的客户评估板。该套件集成了完全评估推荐能源管理集成电路所需的所有硬件。

PMIC评估板集成了基于FRDM-KL25Z 评估阶段板的通信桥接器，可与FlexGUI软件接口连接，完全配置和控制PF8121 PMIC。

设计文件

软件

产品详情

支持的器件

电源管理

PMIC

PF8121: 适用于高性能消费电子应用的12通道电源管理集成电路(PMIC)

功能

系统特性

工作输入电压范围：2.5 V至5.5 V
通过FRDM-KL25Z接口进行USB到I²C通信
高达1.0 MHz I²C通信
可选硬线默认的PMIC配置或OTP/TBB工作
通过PMIC和/或系统AMUX进行先进的系统监测/诊断
领导者/跟随者接口连接器，支持多PMIC
板载I/O稳压器，具有1.8 V/3.3 V可选输出电压

PMIC特性

多达7个具有多相功能的开关稳压器
4个LDO稳压器，可选择开关模式操作
可编程输出电压和电流限制
具有可选扩频的可编程开关频率
带可编程纽扣电池充电器的RTC电源
电压监测电路
系统看门狗监测

购买选项

点击展开

KITPF8121FRDMEVM
正常供应

Evaluation Board for PF8121 Power Management IC.

套件包含

置于防静电袋中并经过组装和测试的KITPF8121FRDMEVM，以及预编程的FRDM-KL25Z微控制器板
3.0英尺USB-STD A转USB-B-mini线缆
快速入门指南

$228.85 USD

待定库存

加入购物车

从分销商处购买

发行人	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

3 文件

紧凑列表

PF8121, 12-channel power management integrated circuit for high performance applications - Data sheet[PF8121]

PDFOct 18, 2024版本更新 6

Getting Started with the KITPF8121FRDMEVM[GS-KITPF8121FRDMEVM]快速入门

HTMLApr 29, 2023
UM11214, KITPF8121FRDMEVM evaluation board User Guide[UM11214]快速入门

PDFApr 22, 2019版本更新 1.0
