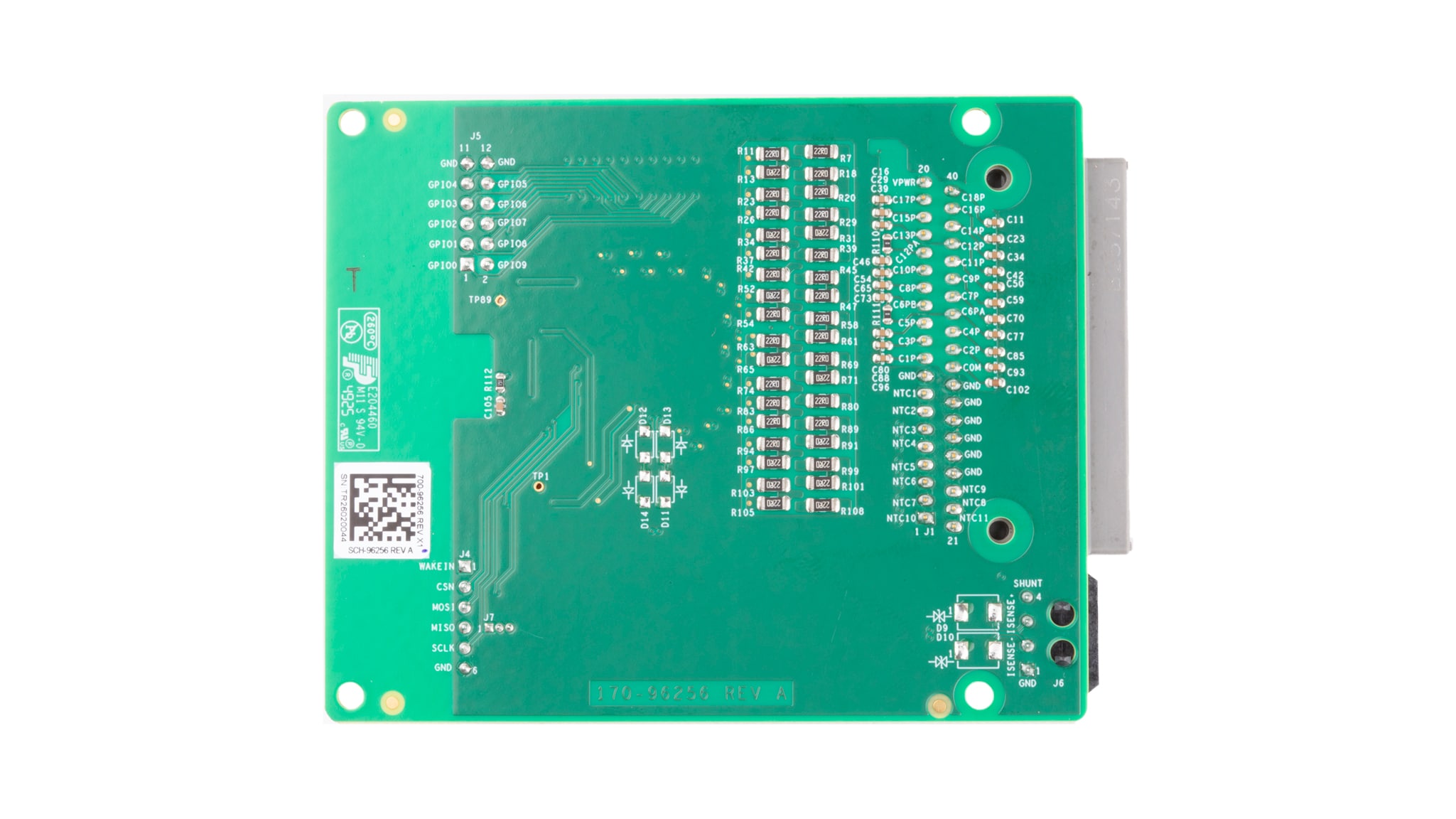

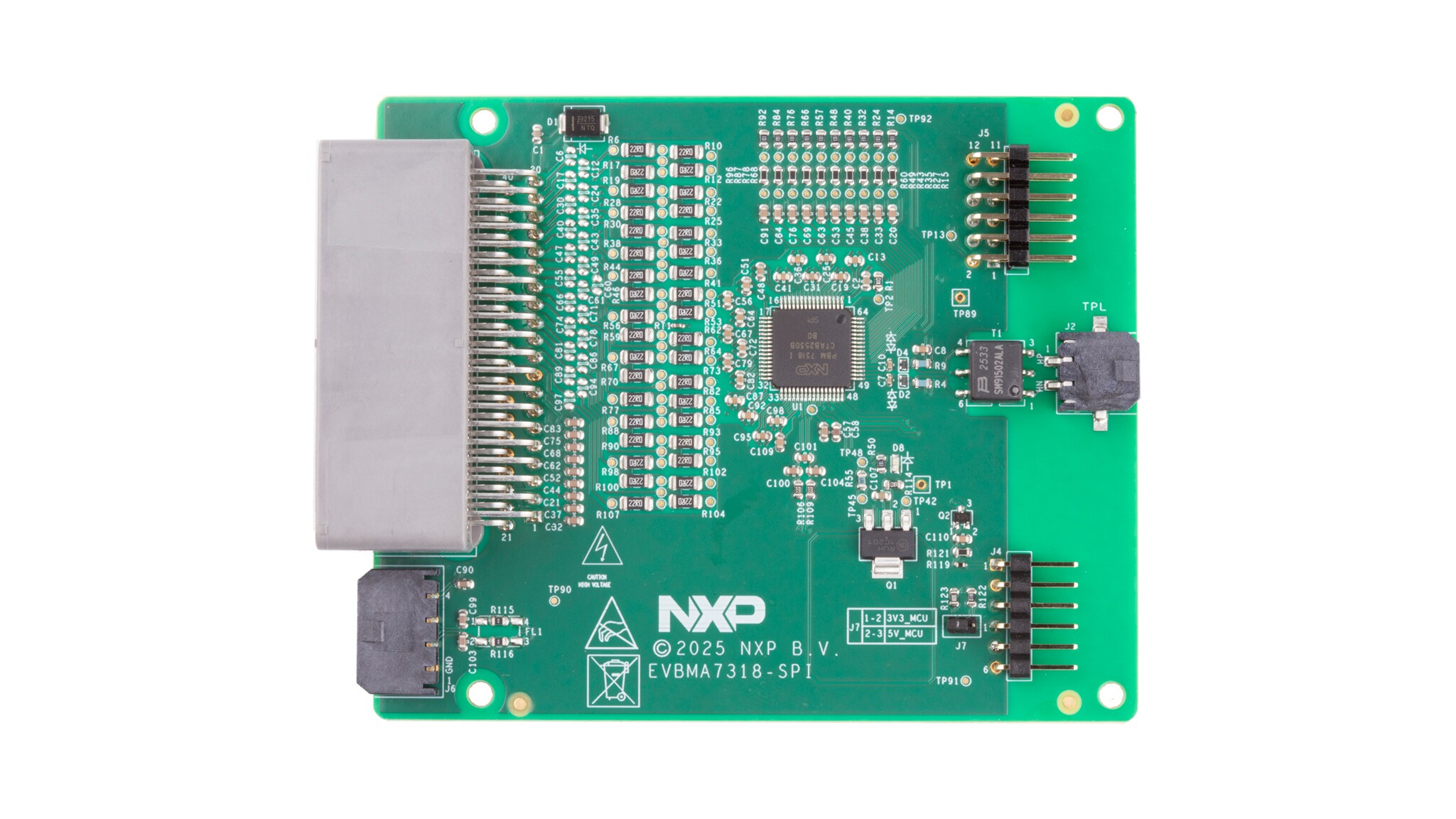

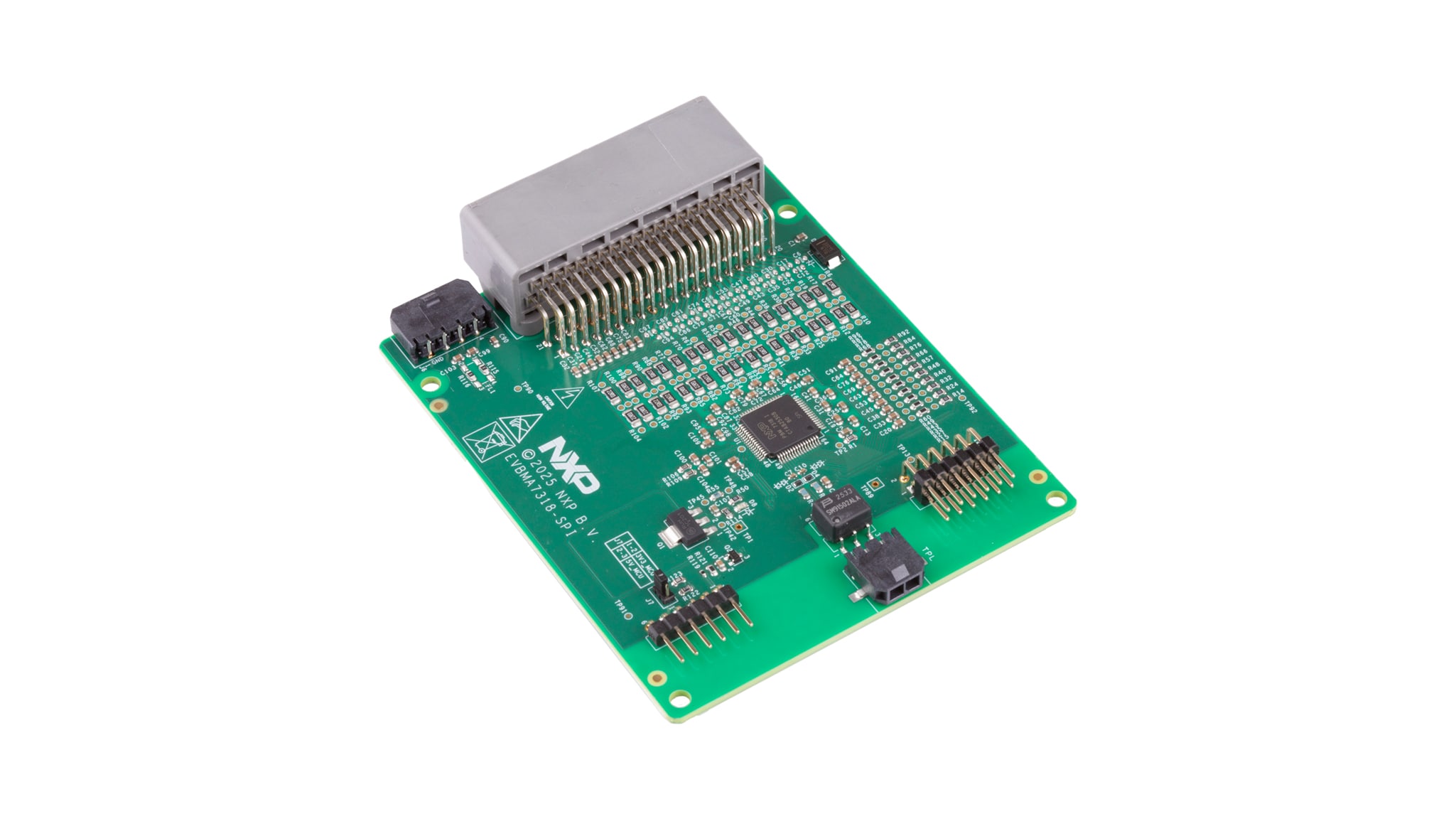

具有SPI通信功能的BMx7318评估板

EVBMA7318-SPI 全新
正常供应

滚动图片以放大

EVBMA7318-SPI提供了一款解决方案，适用于汽车和工业应用中锂离子电池管理的分布式架构。该评估板集成了一个BMA7318器件。它可通过SPI与主板或主机进行通信，并采用变压器隔离技术通过TPL与其他CMU板进行通信。每块板可测量由4至18节电芯组成的锂离子电池。该板由9VDC至90VDC的电源供电。

框图

EVBMA7318-SPI

BMA7318-BMI7318-BMA7518 Block Diagram
获取框图PDF

支持的器件

电池管理

电芯控制器

特性

主要特性

  • 分布式BMS架构
  • 每块板配备1个BMA7318
  • BMA7318能够以高精度测量18节电芯的电压
  • BMA7318具有10个用于温度感测的通道
  • 电芯均衡电流高达300mA
  • 具有精密/快速模式的电流测量通道
  • 良好的EMC性能

连接

  • 与主设备的SPI通信，以及用于转发数据的SPI2TPL桥接
  • 与其他CMU板之间的TPL隔离通信

购买选项

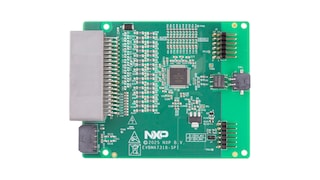

EVBMA7318-SPI-Image

点击展开

EVBMA7318-SPI
正常供应

BMx7318 Evaluation Board with SPI Communication.

    $312.50 USD
    待定库存
    加入购物车
    从分销商处购买
