面向BMx7318 BCC EVB的18节电池组模拟器

BATT-7318EMU 全新
正常供应

点击图片以展开

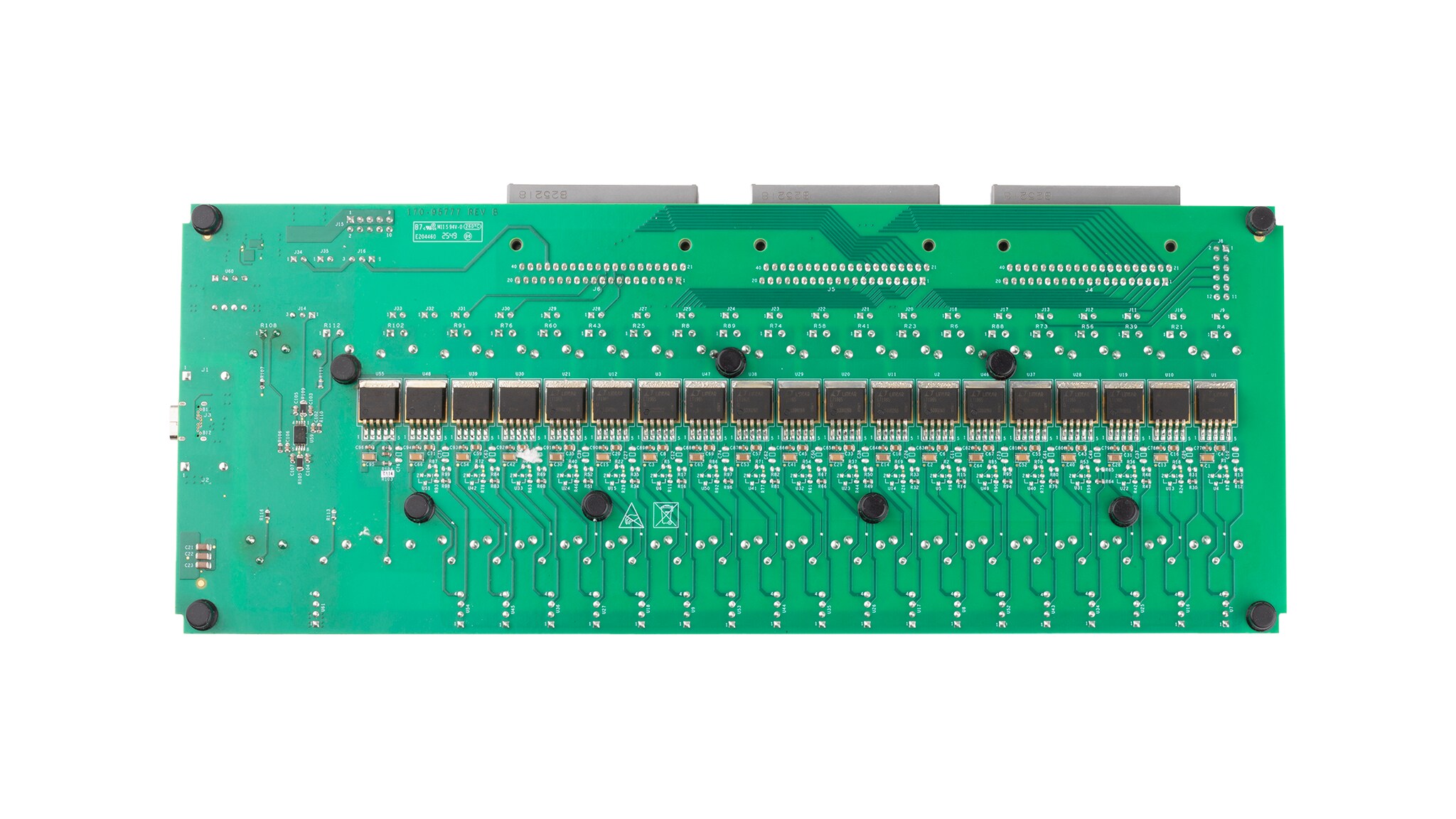

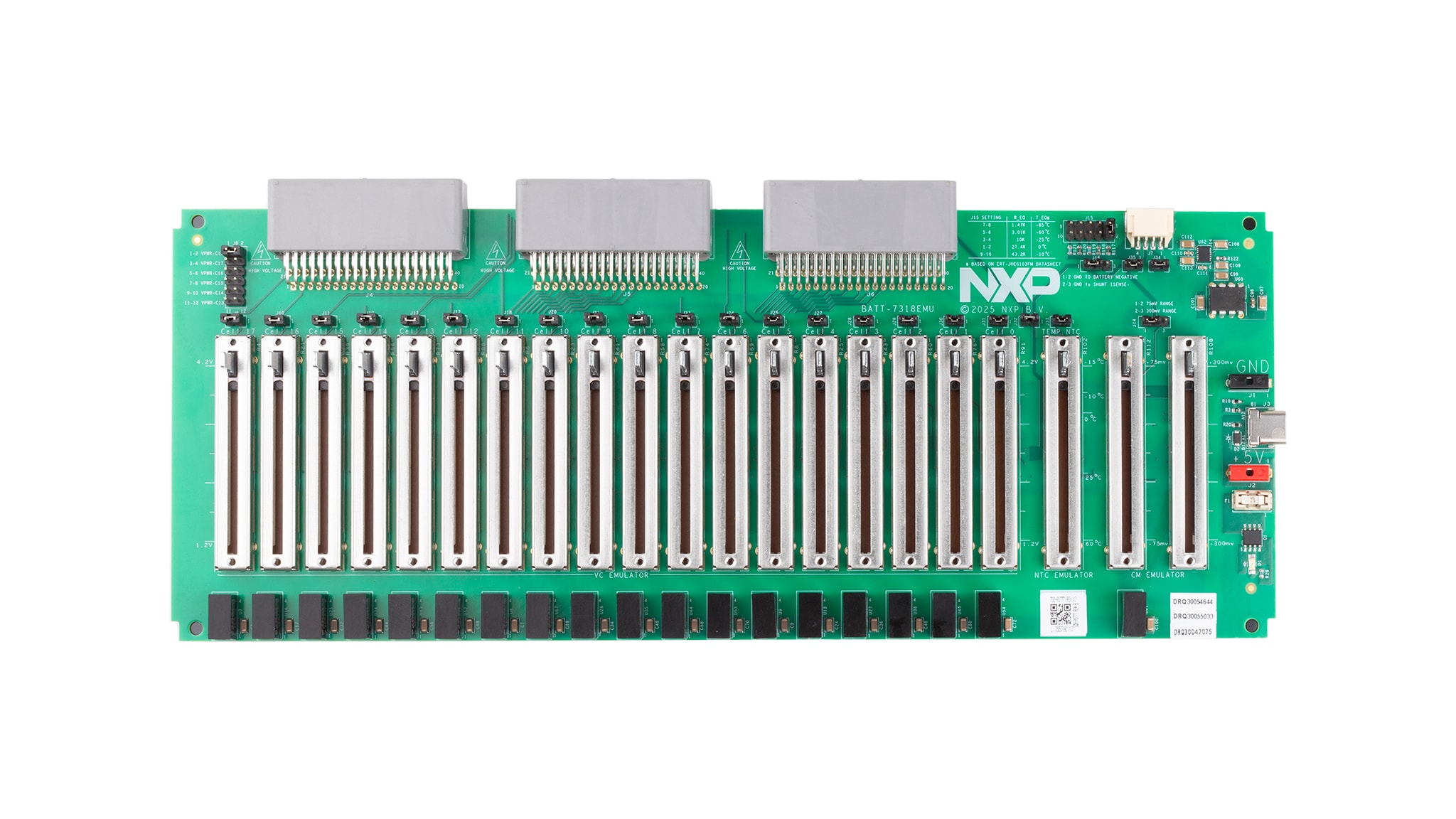

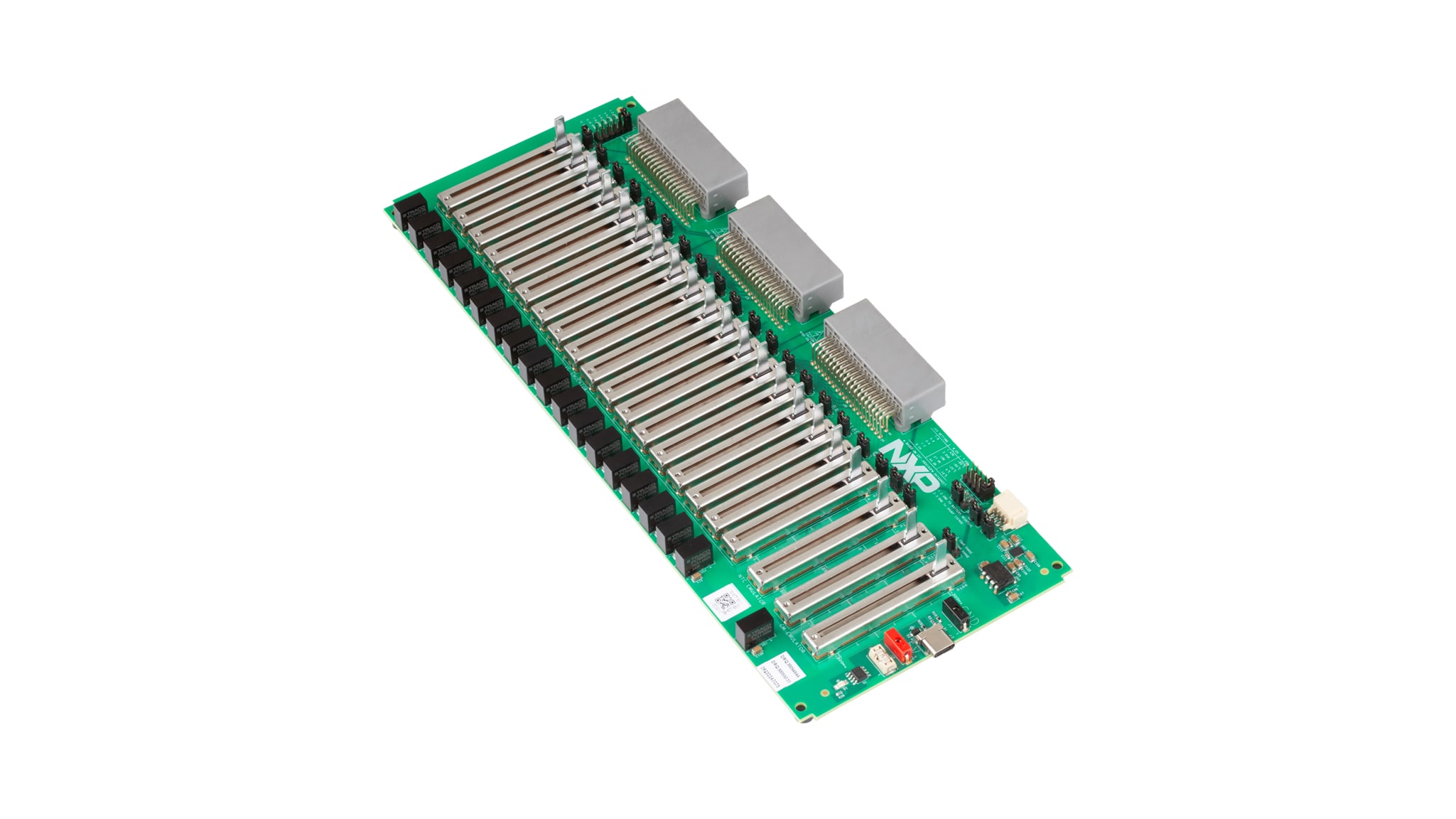

BATT-7318EMU板可模拟多节电池组、多节电池温度以及电芯的放电/充电电流。该模拟板可轻松连接至BMA7318 18节电池组电芯控制器(BCC)：

  • EVBMA7318-SPI：分布式板，搭载单个MBMA7318FAIAE，支持串行外设接口(SPI)通信
  • EVBMA7318-TPL：分布式板，搭载单个MBMA7318TAIAE，支持传输协议链路通信

用户可连接BATT-7318EMU板，以快速评估恩智浦电芯控制器(BCC)集成电路(IC)，或协助软件开发。该板提供直观的操作方式，可实现以下功能：

  • 改变模拟电池组的18节电池中任何一节的电压
  • 调整模拟输入电压，以模拟电池组温度
  • 改变电池组电流传感器的电压

框图

BATT-7318EMU

18-Cell Battery Pack Emulator to Supply BMx7318 Battery Cell Controller
获取框图PDF

支持的器件

电池管理

电芯控制器

特性

  • 18个滑动式电位计，用于在1.2V至4.2V范围内独立调节单节电池的电压
  • 1 个滑动式电位计，用于在1.2V至4.2V范围内调节负温度系数(NTC)电压，以模拟温度变化
  • 1个滑动式电位计，用于在-75mV至+75mV范围内调节分流电压
  • 1个滑动式电位计，用于在-300mV至+300mV范围内调节分流电压
  • 每节电池电芯的最大均衡电流能力：300mA
  • 3个40引脚连接器，用于BMA7318 EVB电池电芯和NTC温度连接
  • 1个4引脚连接器，用于BMA7318 EVB电流测量连接

购买选项

BATT-7318EMU-Image

点击展开

BATT-7318EMU
正常供应

18-Cell Battery Pack Emulator for BMx7318 BCC EVBs.

    $800.00 USD
    待定库存
    加入购物车
    从分销商处购买
