面向BMA7x24和BMA7x26 BCC EVB的26节电池组模拟器

BATT26EMULATOR 全新
正常供应

点击图片以展开

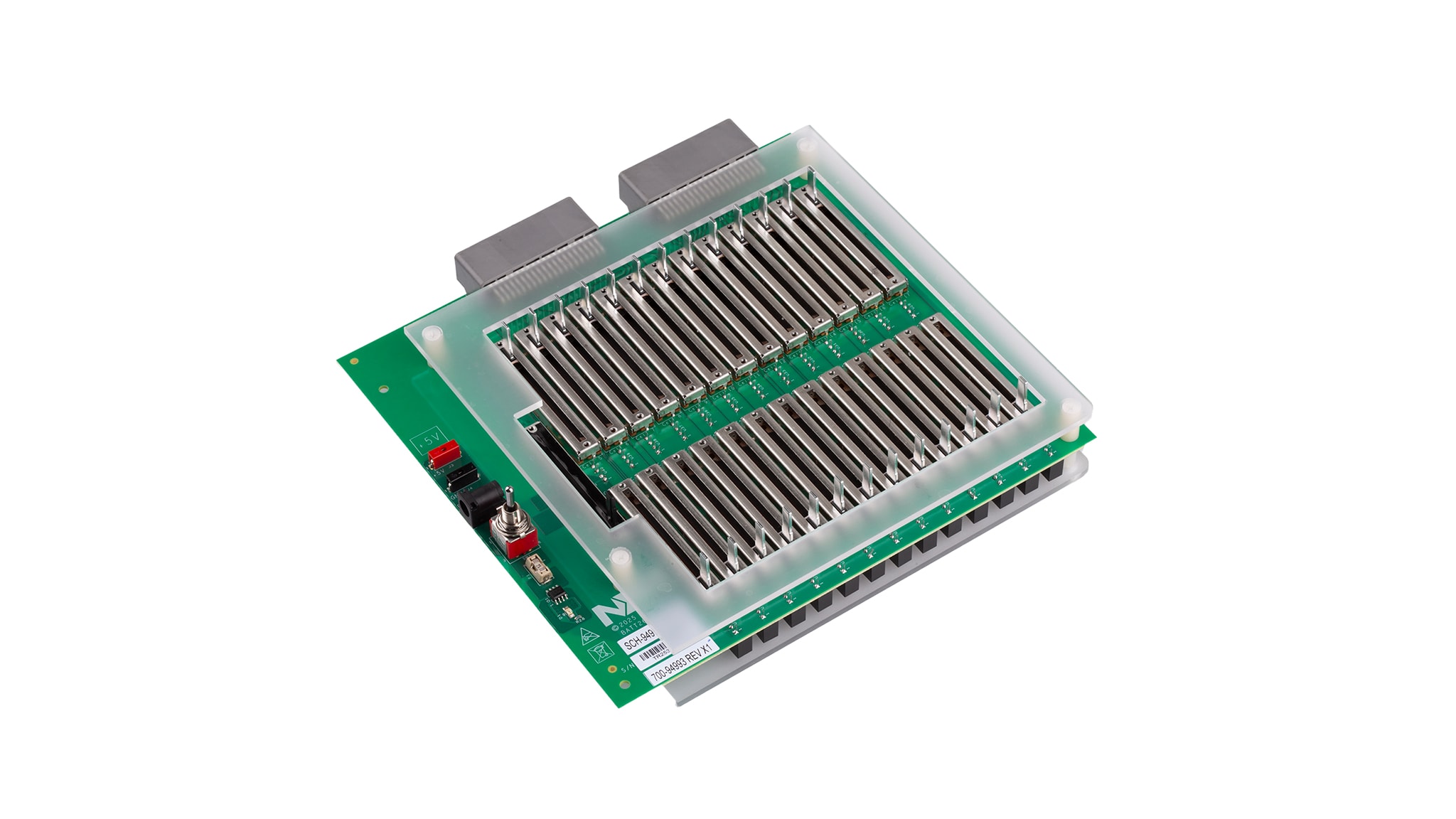

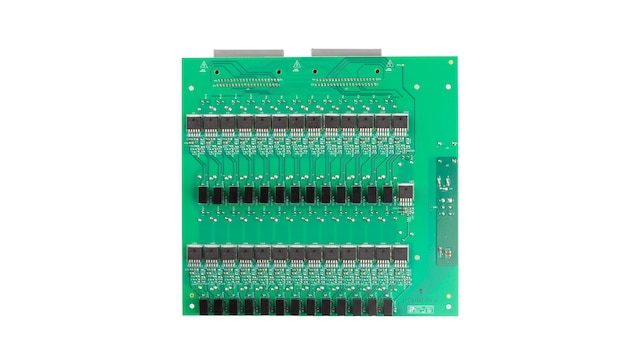

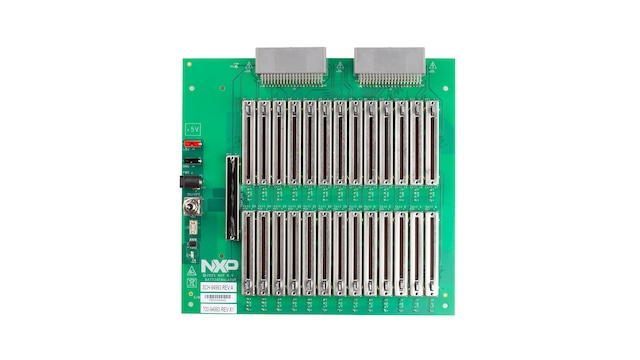

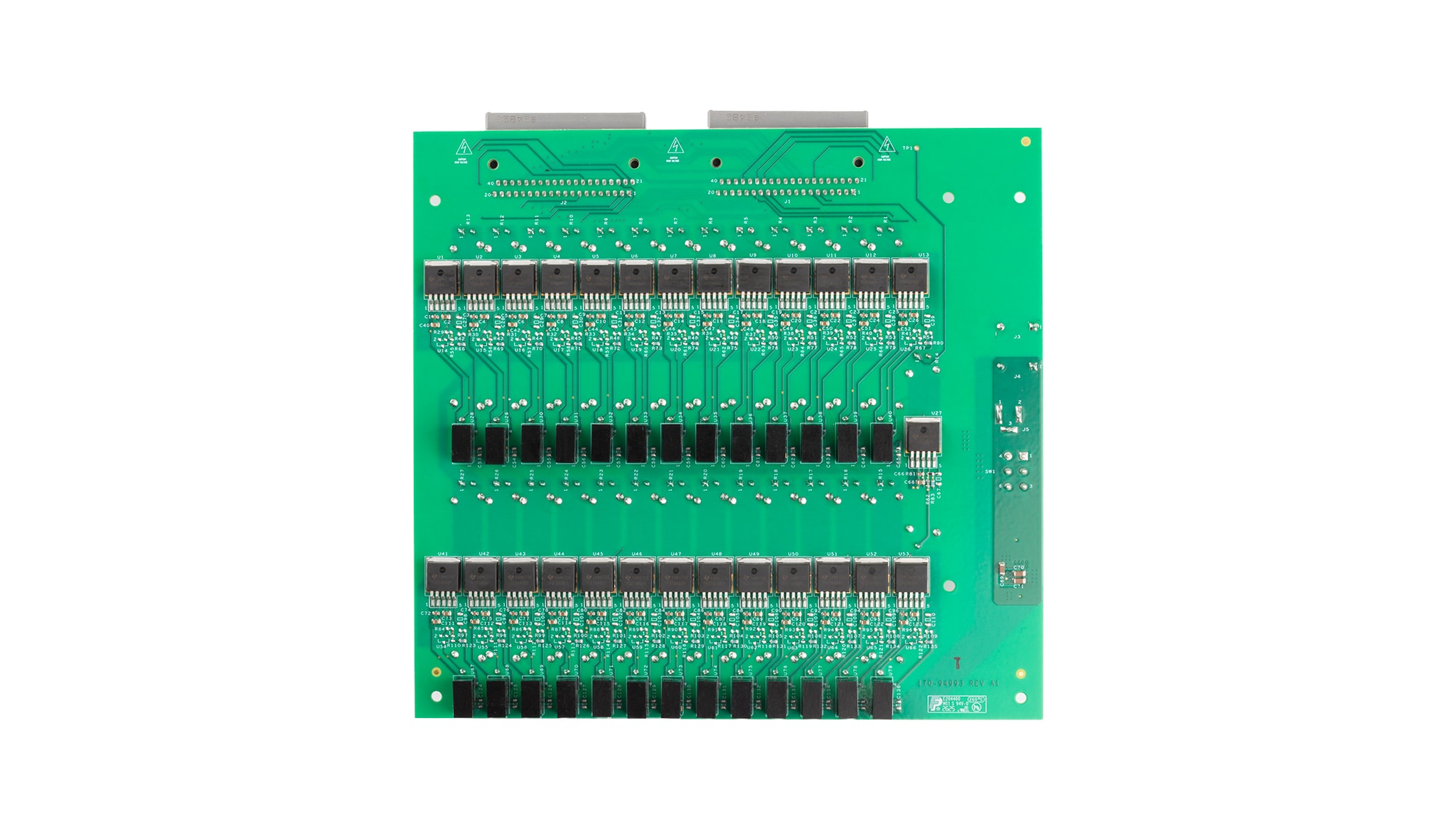

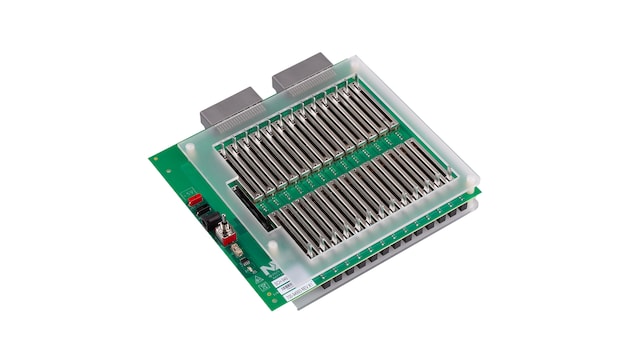

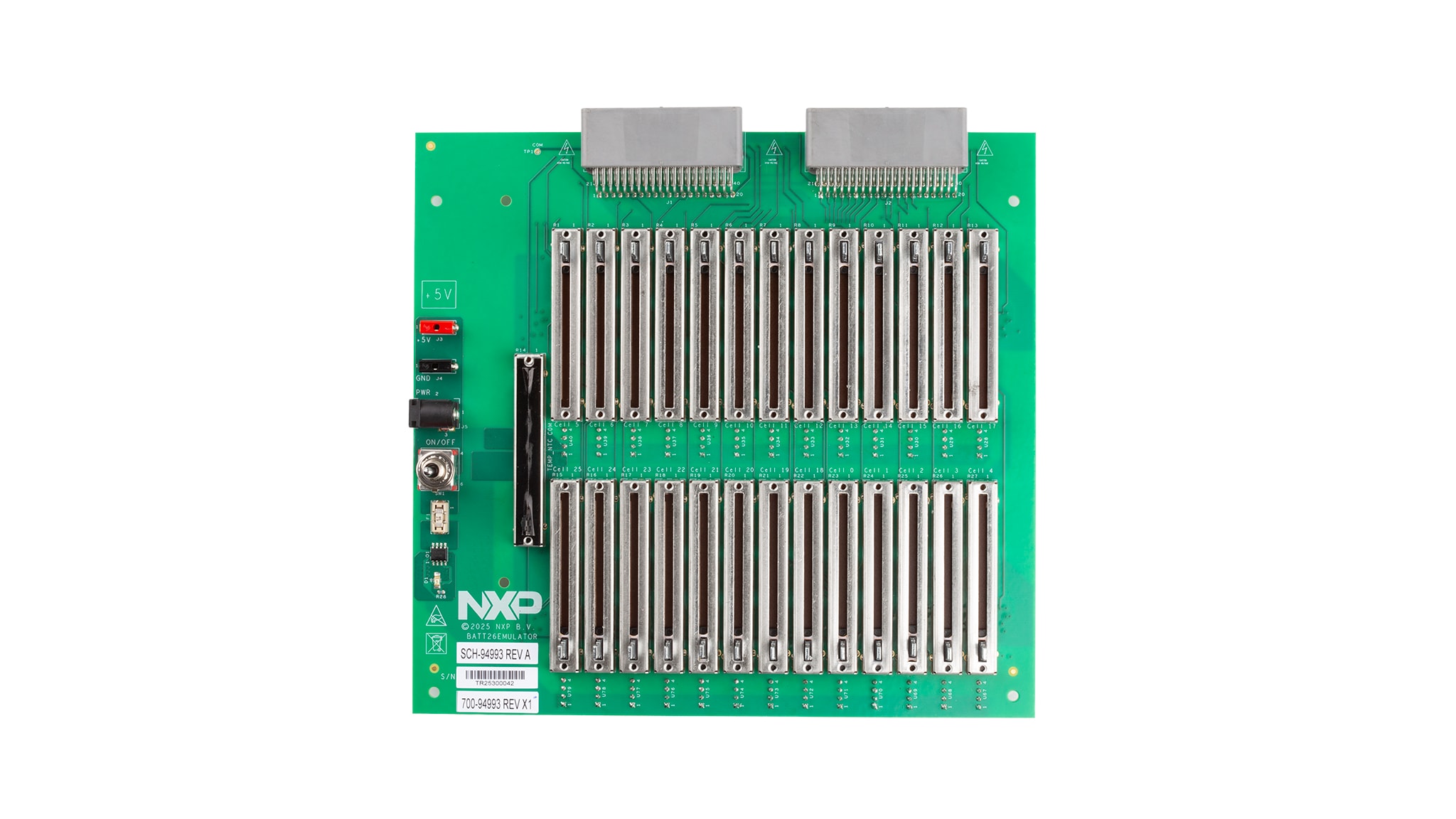

BATT26EMULATOR板能够模拟多节电池组，可轻松连接至BMA7X24和BMA7X26电芯控制器(BCC)板。BATT26EMULATOR板可用于快速评估恩智浦BCC集成电路(IC)，或协助用户进行软件开发。

该板提供了一种直观的方式，可调节26节模拟电池组中任意一节电芯的电压，以及BCC IC上通常用于温度感测的一些模拟输入的电压。提供两路输出，可将两个恩智浦BCC IC连接至同一个模拟器。此模拟器与EVBMA7X2YDT1板兼容。

框图

BATT26EMULATOR

BATT26EMULATOR Block Diagram
获取框图PDF

支持的器件

电池管理

电芯控制器

  • BMA742X: 24通道和26通道锂电池BCC IC，符合ASIL D等级标准，集成EIS功能
  • BMA712X: 24通道和26通道锂电池BCC IC，符合ASIL D等级标准

特性

电源输入

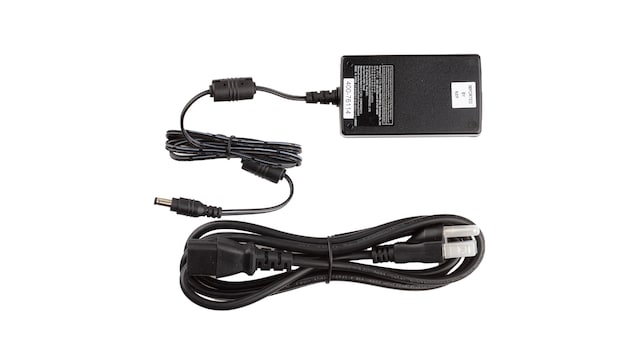

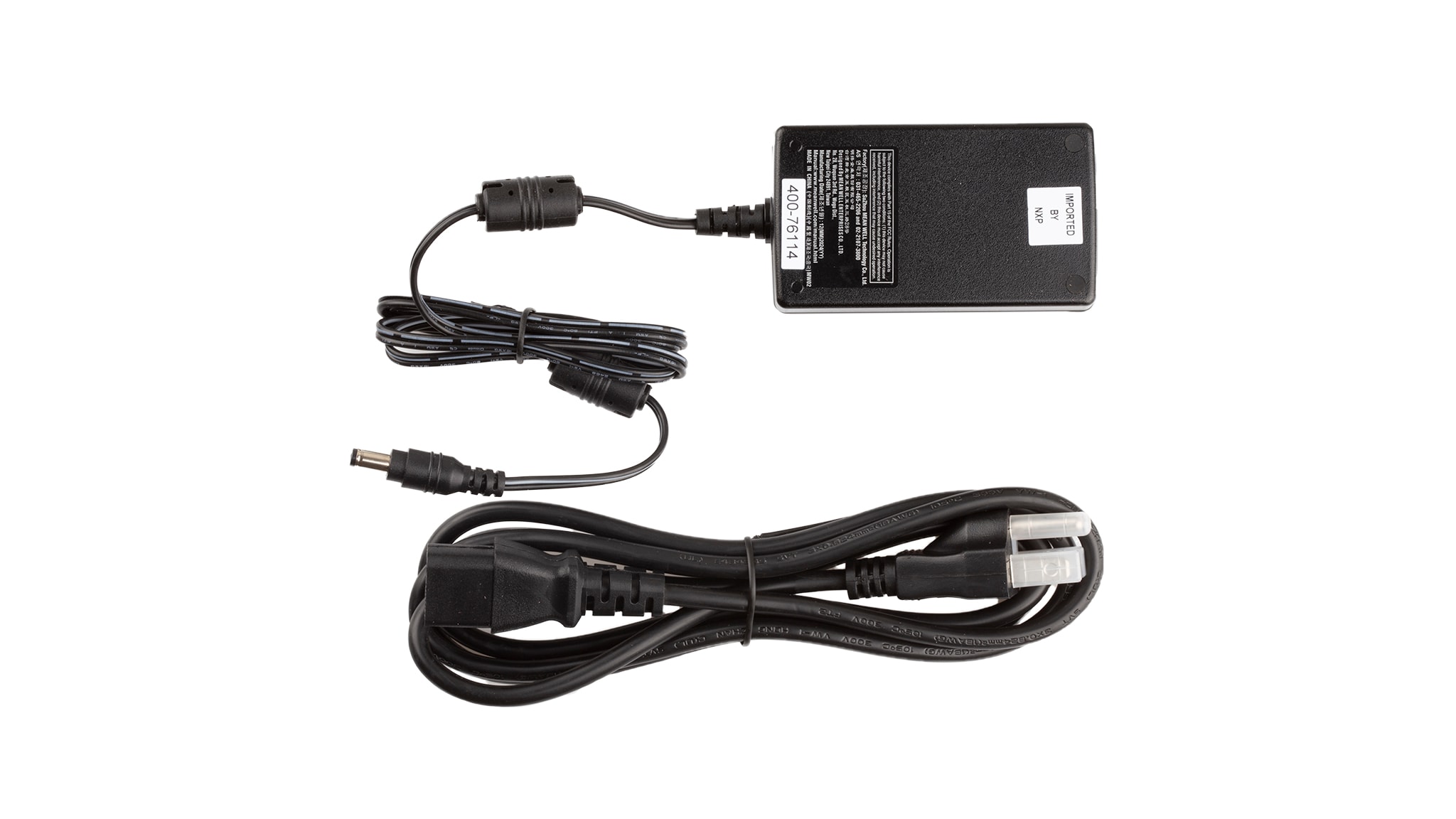

  • 5V，5A，P1J DC插头型 (2.1×5.5×11mm)，音叉式，中心正极

电芯电压输出

  • 单个电芯电压可调整：1.25V至3.3V

温度传感器模拟器

  • 输出可调整：0V至4.9V

用户组件

  • LED电源指示灯

购买选项

BATT26EMULATOR-Image

点击展开

BATT26EMULATOR
正常供应

26-Cell Battery Pack Emulator for BMA7x24 and BMA7x26 BCC EVBs.

    $700.00 USD
    待定库存
    加入购物车
