PCF2131-ARD评估板快速入门
本文档内容
-
开箱即用
-
获取硬件
-
安装软件
-
配置硬件
1. 开箱即用
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您完成设置和使用PCF2131-ARD评估板的过程。
2. 获取硬件
2.1 板特性
- 配有Arduino™ Uno R3端口，可直接与Arduino设备连接
- 板载接头，可直接连接到Aardvark I2C/SPI主适配器
- 可调电源，用于复杂的测试和验证
- 板载电池座，可用于电池切换电路测试
- 板载跳接线，可选择I2C总线或SPI总线
- 用于时间戳功能测试的板载连接器和开关
- 完全兼容IMXRT1050 EVK板，包括GUI（Windows 10）
- 完全兼容LPCXpresso55S69开发板，包括GUI（Windows 10）
- 兼容8MMINILPD4-EVK板，包括Windows 10的GUI（见注释）

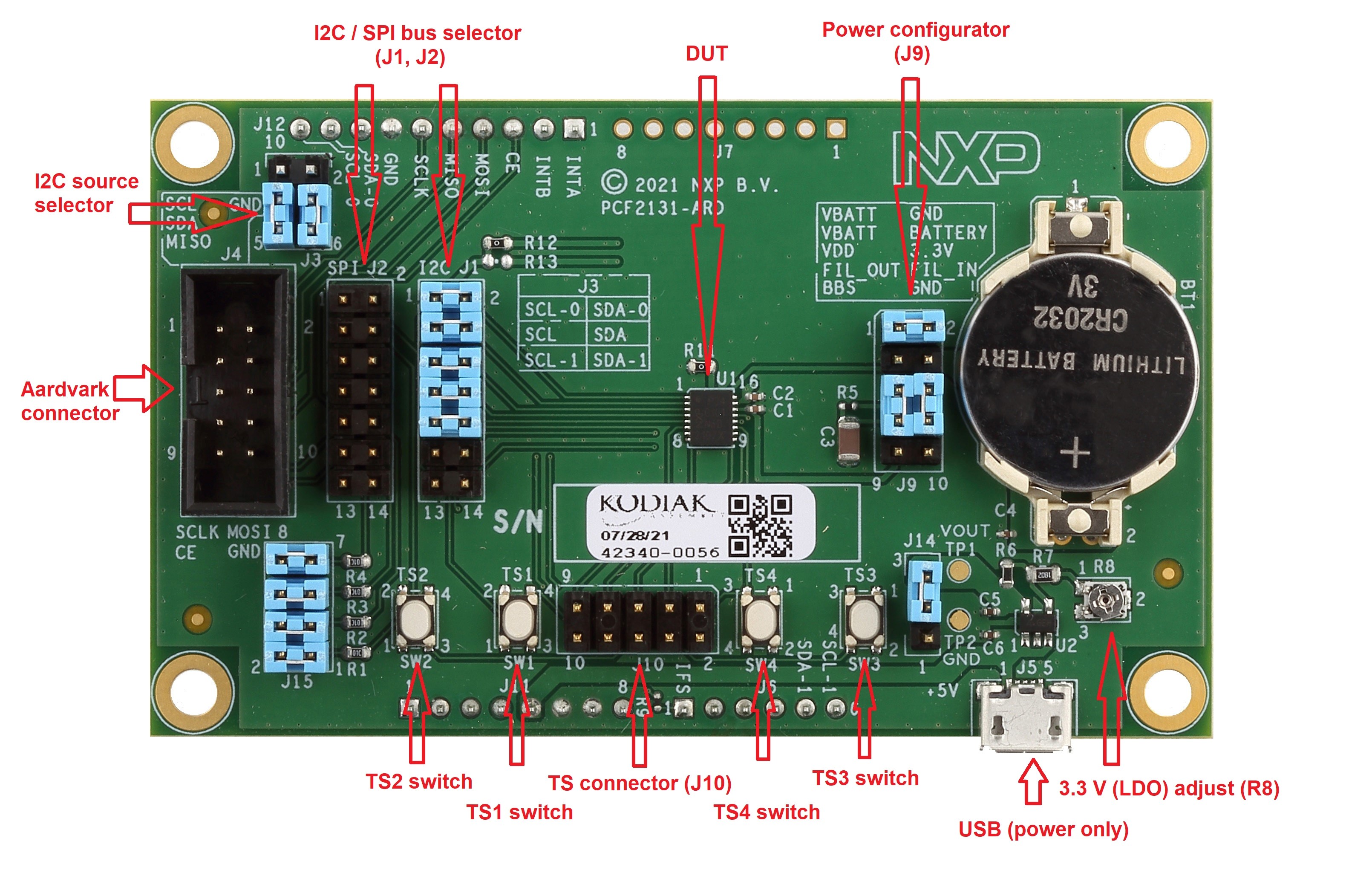

2.2 板说明
此评估板基于PCF2131TF IC而构建，是一款CMOS实时时钟（RTC）和日历，具有集成式温度补偿型晶振（TCXO）和32.768kHz石英晶体，适用于极高精度和超低功耗的应用。PCF2131TF具有可选的I2C总线或SPI总线、备用电池切换电路、可编程看门狗功能、四个时间戳功能及其他特性。如需了解更多详情，请参见PCF2131数据手册。PCF2131-ARD可以通过ARDUINO端口连接到各种兼容ARDUINO（包括原ARDUINO UNO R3）的板。该板也可通过专用连接器连接至Aardvark USB至I2C/SPI主适配器，从而实现DUT IC的快速测试。该板配备电池座和可调稳压器，允许用户在整个电源电压范围内测试RTC，以及电池切换电路。
RTC通过双向Fm I2C总线与控制器/微处理器通信。当子卡通过Arduino端口连接到以下一个恩智浦评估板时：该板在被测设备（DUT）集成电路中运行，配有ARDUINO端口和必要的组件，以便轻松进行测试，缩短了测量和检查PCF2131TF集成电路工作的时间。
此外，子板还为以下恩智浦评估板提供软件支持和图形用户界面（Windows平台）：IMXRT1050 EVK板、LPCXpresso55S69开发板和i.MX 8M Mini LPDDR4 EVK板。上述三个评估板都包含Arduino端口，允许用户从GUI连接并操作PCF2131-ARD子板。
3. 安装软件
3.1 安装软件
PCF2131-ARD评估板作为子板设计和构建，能够与配备Arduino端口的主板一起工作。该板与以下恩智浦评估板完全兼容：
以上每个评估板/开发板都有固件支持，固件可以从PCF2131/PCA2131评估板页面下载。在开始使用一对EVK–PCF2131-ARD的配置之前，必须使用相应的固件包对EVK主板进行编程。此外，还可以从恩智浦网站下载GUI应用（Windows 10），以便快速测试和操作PCF2131-ARD子板以及EVK。
有关安装EVK固件和GUI主机软件的详细信息，请参阅UM11581，Arduino shields GUI和固件安装手册。
安装软件后，第一步是从图形界面中选择正确的EVK。然后可以从GUI界面控制该板。
4. 配置硬件
4.1 配置硬件

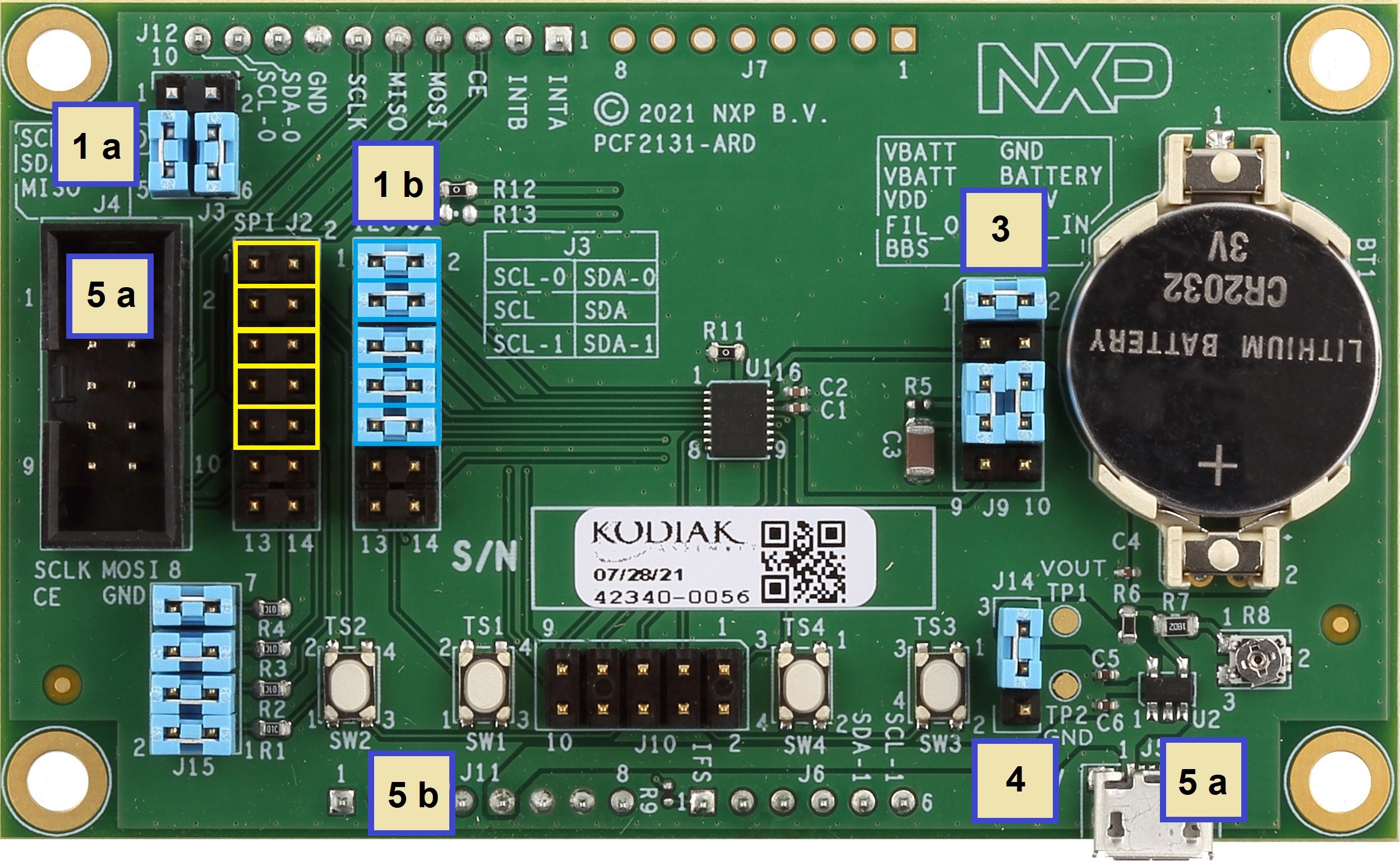

首次使用前，建议按照以下步骤设置硬件：
- 选择通信总线
- 选择I2C总线Arduino电源（
J3） - 使用I2C接口（
J1）或SPI接口（J2），选择接口跳线。
- 选择I2C总线Arduino电源（
- 将纽扣电池CR2032放入
BT1电池插座 - 拔下
J9.1和2上的跳线，将其移到J9.3和4 - 在
J14选择正确的电源。(1和2)=Arduino，(2和3)=Micro USB - 在
J14选择正确的电源。(1和2)=Arduino，(2和3)=Micro USB- 使用微型USB线缆为
J5施加5.0V电源，并将Aardvark/Promira/ FTDI主控制器线缆插入J4。连接主控制器线缆前，确保已插入5.0V电源。 - 或将
J11和J12插入微控制器的Arduino接头，并通过PC为微控制器套件提供USB电源
- 使用微型USB线缆为
