PCAL9722HN-ARD评估板快速入门

上次修改时间: Jul 17, 2024支持 PCAL9722HN-ARD

本文档内容

  • 1

    开箱即用
  • 2

    获取硬件
  • 3

    安装软件
  • 4

    配置硬件

1. 开箱即用

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术,整合了单片集成电路和系统级封装器件。恩智浦产品能够延长电池使用寿命,缩小设备尺寸,减少组件数量,降低成本和提升性能,帮助您打造先进的系统。

本页面将指导您完成设置和使用PCAL9722HN-ARD评估板的过程。

1.1 套件内含物/装箱单

该套件内含物包括:

  • 完成组装和测试的评估板,放在防静电袋中
  • 快速入门指南

1.2 其他硬件

除了套件内含物外,使用此板时,还需要使用以下硬件。

  • 示波器
  • 电流/电压测量用万用表
  • 运行GUI的PC

2. 获取硬件

2.1 板特性

  • PCAL9722HN的完整评估平台,超低压22位SPI I/O转换扩展器,具有敏捷I/O功能、中断输出和重置功能
  • 易于使用的基于GUI的软件演示了PCAL9722HN的功能
  • 用于PCAL9722HN通用I/O评估的板载LED、7段显示器和按键开关
  • 便捷的测试点,可轻松测量示波器和信号访问
  • 主机PC的USB接口
  • USB端口电源或外接电源可用于为PCAL9722HN-ARD评估板供电

2.2 板说明

PCAL9722HN评估板具有22位通用I/O扩展器,通过SPI接口为大多数微控制器系列提供远程I/O扩展。该板可与其他SPI总线演示板并联,以创建评估系统。

IC通过工业标准SPI总线端口与主机通信。评估软件在Microsoft Windows 7、8和10 PC平台下运行。

2.3 板组件

PCAL9722HN-ARD评估板通过4个连接器连接到LPC55S69-EVK MCU板 ,用于SPI总线和电源供应,这4个连接器可以是PCAL9722HN-ARD板上的J4/J5/J11/J12或者LPC55S69-EVK板上的P16/P17/P19/P18

LPC55S69-EVK MCU板通过PC USB端口与PCAL9722HN演示GUI进行通信,并使用SPI与PCAL9722HN进行通信。

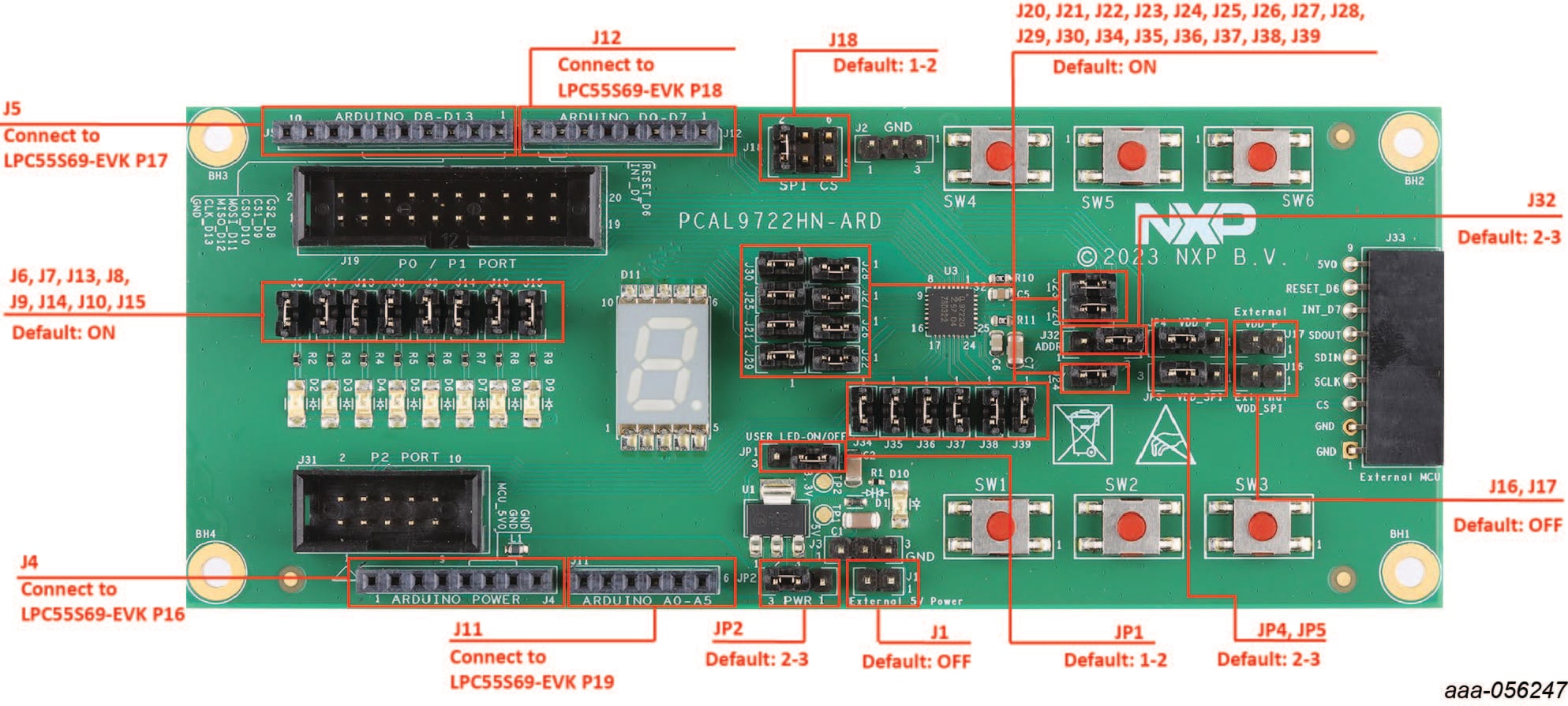

Figure 1. PCAL9722HN-ARD Evaluation Board

Figure 1. PCAL9722HN-ARD Evaluation Board

3. 安装软件

3.1 安装软件

使用此评估板需先安装软件。

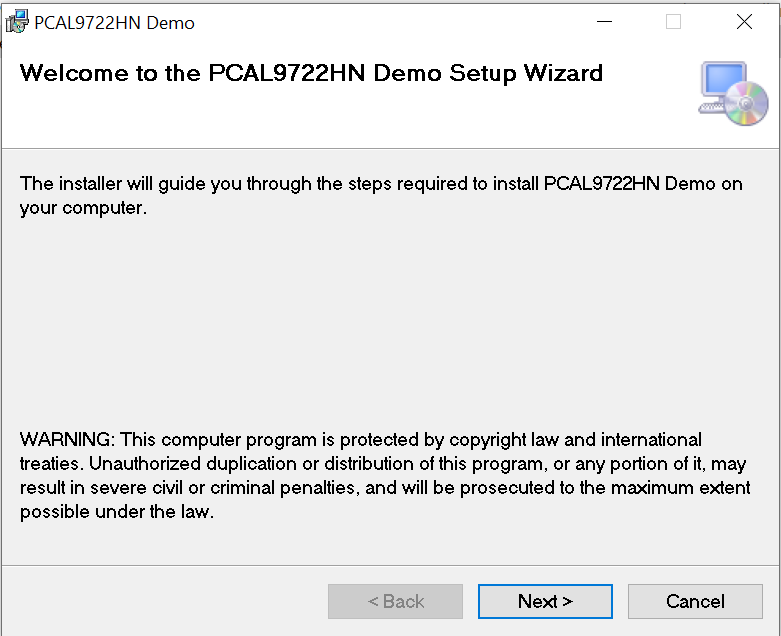

PCAL9722HN-ARD Demo Setup

4. 配置硬件

图3展示了典型的硬件配置。

使用LPC55S69-EVK上的P10(USB micro-B连接器)连接到电源和GUI通信端口。

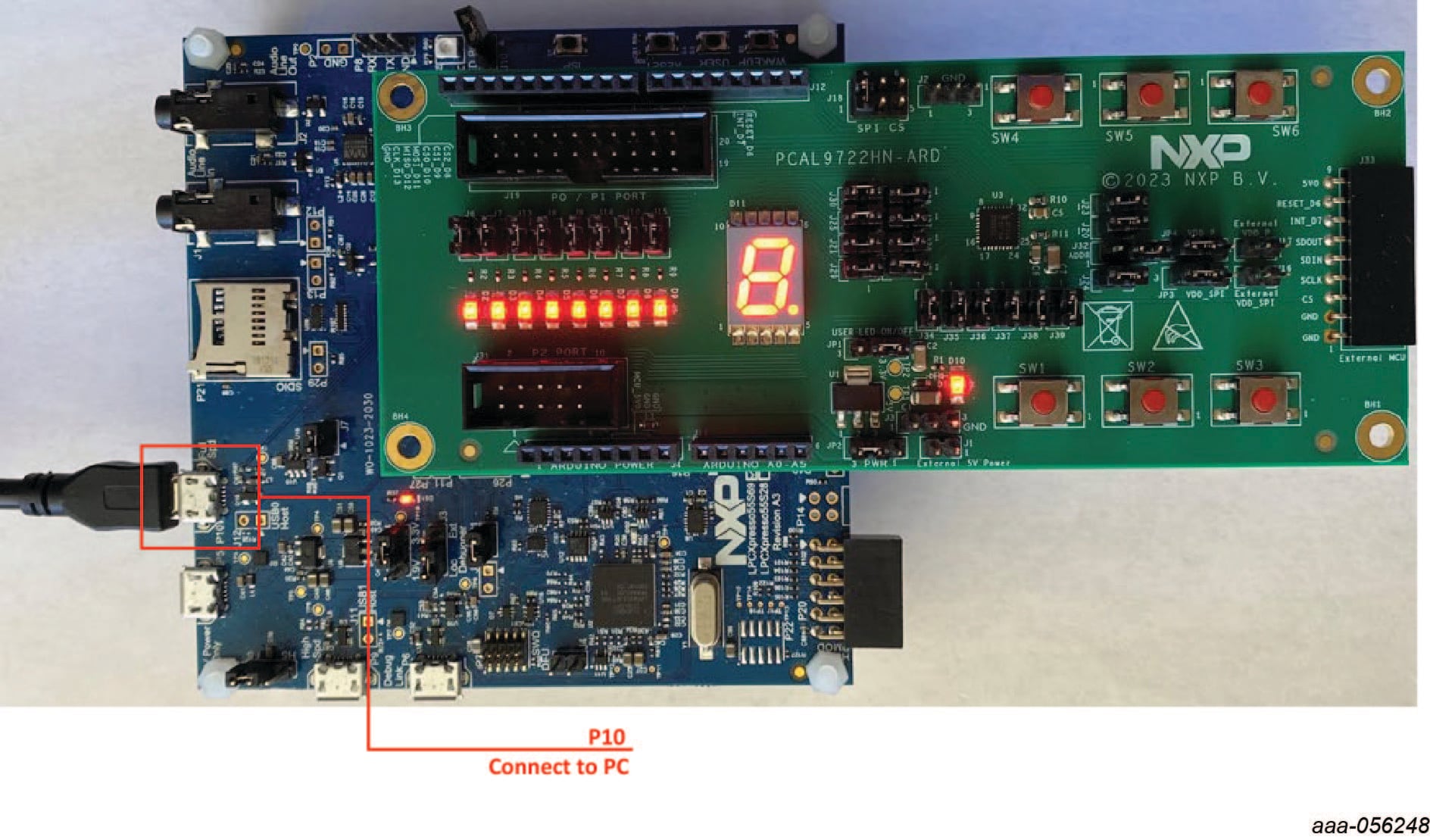

Figure 3. PCAL9722HN-ARD Evaluation Board Connecting to the LPC55S69-EVK MCU Board

Figure 3. PCAL9722HN-ARD Evaluation Board Connecting to the LPC55S69-EVK MCU Board

4.1 硬件描述

  • J4/J5/J11/J12连接到LPC55S69-EVK MCU板,用于PCAL9722HN-ARD电源和SPI总线接口
  • JP1选择用户LED开/关
  • JP2选择内部或外接+5V电源
  • JP3选择内部或外接VDD_SPI电源
  • JP4选择内部或外接VDD_P电源
器件 说明 地点
PCAL9722HN 支持I3C和SPI总线、精度为0.5°C的数字温度传感器 U3
7段显示器 显示编号 D11
NCP117ST33T3G 5V至3.3V LDO U1
LED红灯 LED上的电源 D10
跳线 默认设置 备注
J4J5J11J12 - Arduino接头
J1 - 外接5V电源引脚
J2J3 - 接地测试引脚
J6、J7、J13、J8、J9、J14、J10、J15 用户LED电流测量引脚
J16 - 外接VDD_SPI电源引脚
J17 - 外接VDD_P电源引脚
J18 1-2 SPI CS 0-2选择引脚
J19 - 端口0和1测试引脚
J20 1-2 SCK测试引脚
J23 1-2 SDIN测试引脚
J24 1-2 SDOUT测试引脚
J21、J22、J25、J26、J27、J28、J29、J30 1-2 7段显示器测试引脚
J31 - 端口2测试引脚
J32 2-3 ADDR选择引脚
J33 - 外部MCU接头
J34、J35、J36、J37、J38、J39 1-2 按键开关测试引脚
JP1 1-2 用户LED开/关选择引脚
JP2 2-3 内部或外接+5V电源选择引脚
JP3 2-3 内部或外接VDD_SPI电源选择引脚
JP4 2-3 内部或外接VDD_P电源选择引脚
