PCA9958HN-ARD评估板快速入门
上次修改时间：
2024-09-16 11:04:00支持
PCA9958HN-ARD
本文档内容
-
开箱即用
-
连接
-
配置硬件
1. 开箱即用
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长，器件尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您完成设置和使用PCA9958HN-ARD评估板的过程。
1.1 套件内含物/装箱单
该套件内含物包括：
- 组装和测试好的评估板，放在防静电袋中
- 快速入门指南

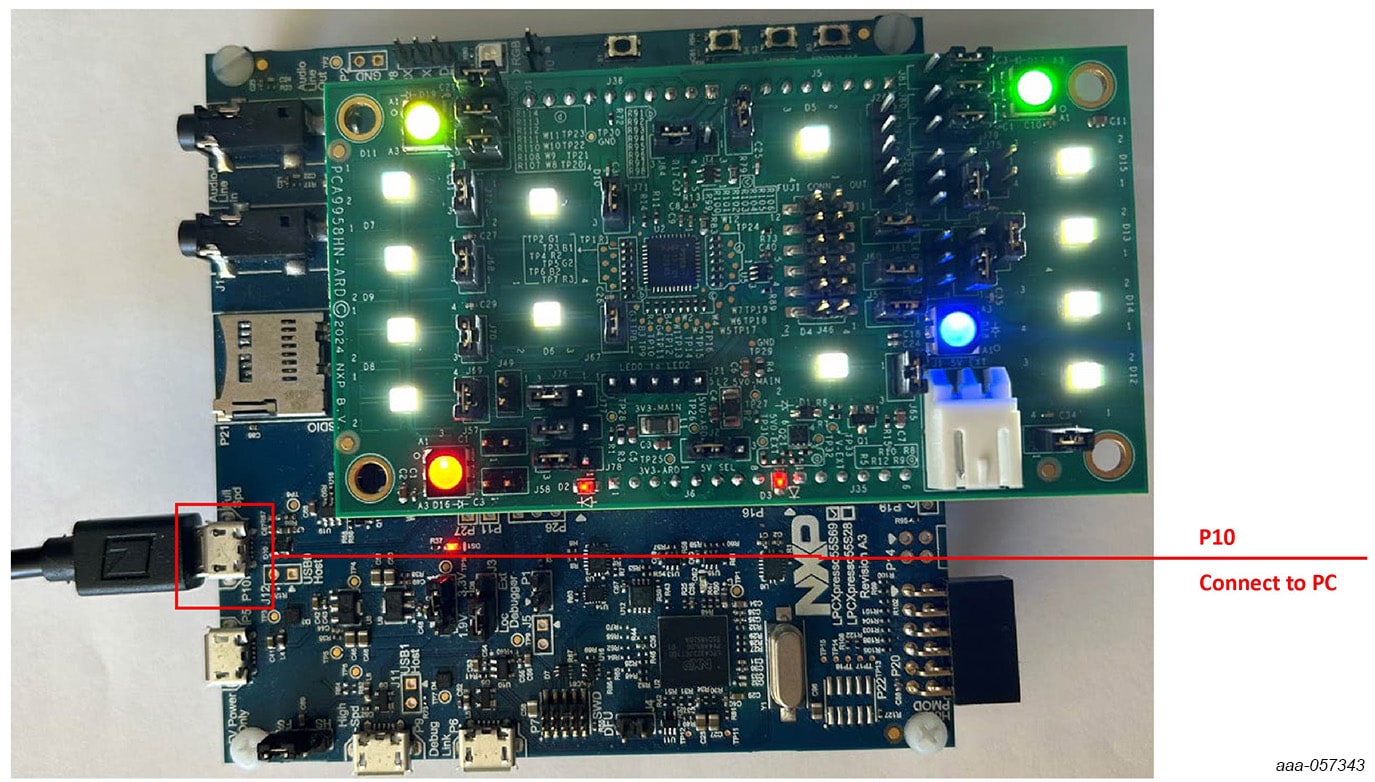

2. 连接
2.1 板特性

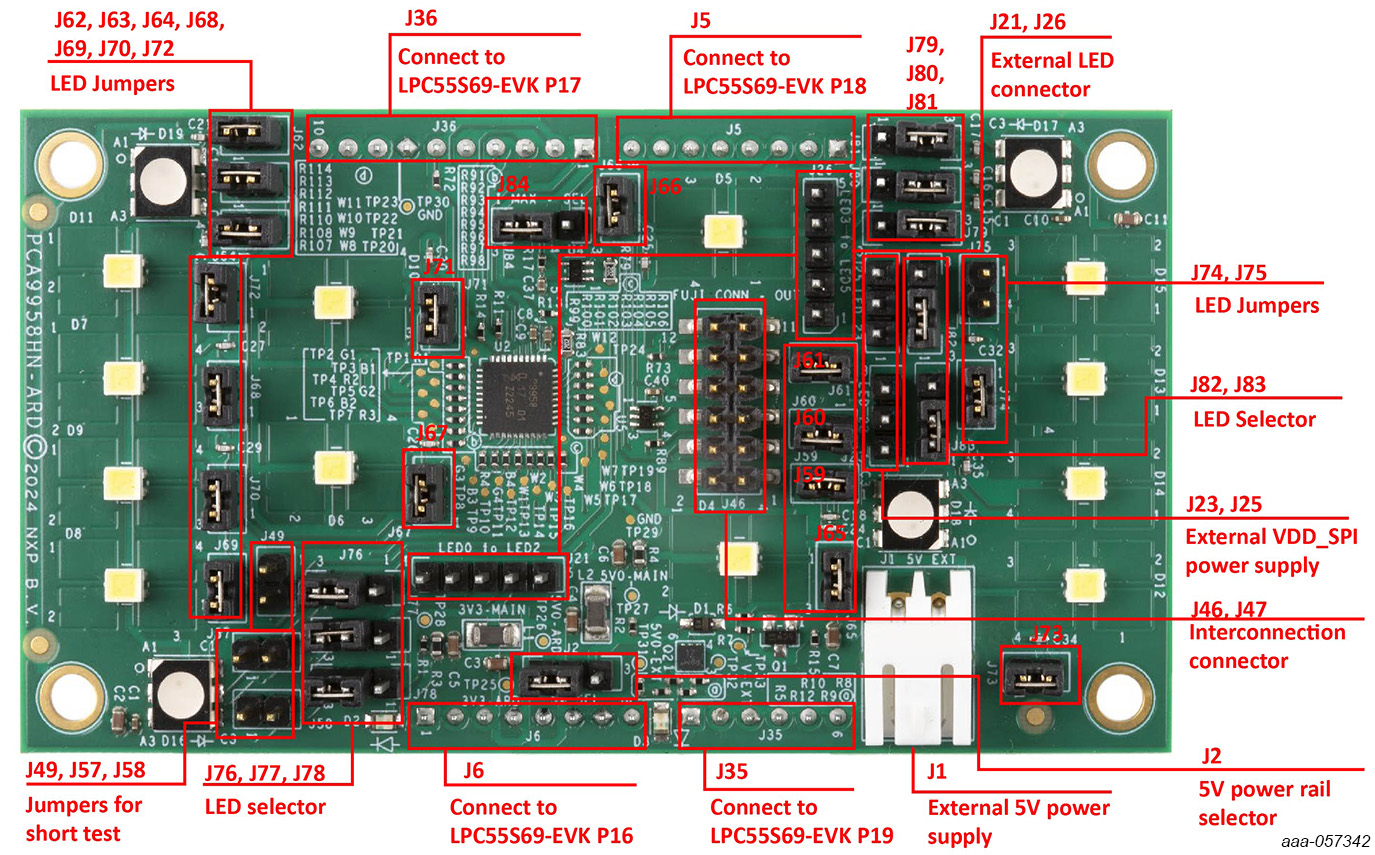

2.2 板说明
J5/J6/J35/J36连接到LPC55S69-EVKMCU板，用于PCA9958HN-ARD电源和SPI总线接口。J1选择外接5V电源。J23、J25选择外接VDD_SPI电源。| 器件 | 说明 | 地点 |
|---|---|---|
| PCA9958HN | 24通道SPI串行总线63mA/5.5V恒流LED驱动器 | U2 |
| 74LVC1G66GW | 双向开关 | U4、U5 |
| BC807-40 | 45V，500mA PNP通用晶体管 | Q1 |
| PMDPB80XP | 20V，双P沟道Trench MOSFET | Q2 |
| LED红灯 | 3.3V电源LED | D2 |
| LED红灯 | 5V电源LED | D3 |
| LED白灯 | LED用户白灯 | D4、D5、D6、D7、D8、D9、D10、D11、D12、D13、D14、D15 |
| RGB LED | 用户RGB LED | D16、D17、D18、D19 |
| 电感 | 100Ω | L1、L2 |
| 跳线 | 默认设置 | 备注 |
|---|---|---|
J5、J6、J35、J36 |
Arduino接头 | |
J1 |
外接5V电源引脚 | |
J2 |
1-2 | 5V电源轨选择器 |
J21、J26 |
D16、D17的外部LED连接器 | |
J23、J25 |
外接VDD_SPI电源引脚 | |
J46、J47 |
互联连接器 | |
J49、J57、J58 |
打开 | 短接测试用跳线 |
J59、J60、J61、J62、J63、J64、J65、J66、J67、J68、J69、J70、J71、J72、J73、J74、J75 |
1-2 | 板载LED连接用跳线 |
J76、J77、J78、J79、J80、J81、J82、J83、J84 |
2-3 | 板载/外部LED选择器 |
配置硬件
设计资源
其他参考
除了我们的PCA9958HN-ARD板页面，您还可以访问：
产品页面：带SPI的PCA9958 24位63mA电流LED驱动器
LPCXpresso55S69开发板：LPCXpresso55S69开发板
