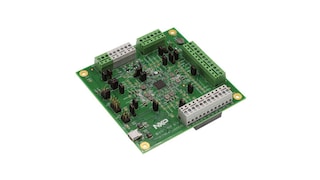

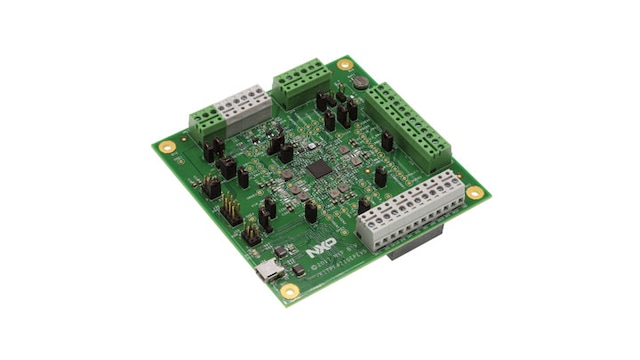

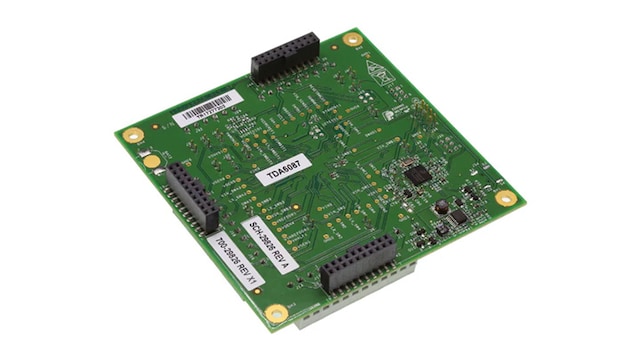

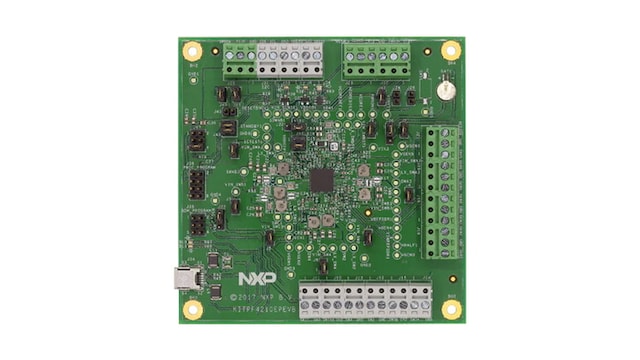

KITPF4210EPEVB

滚动图片以放大

KITPF4210EPEVB是一个易于使用的评估板，适用于PF4210电源管理IC，针对i.MX 8M进行了优化。它依靠3.1V至4.5V的单一电源工作，并借助一个集成的USB-I2C通信桥通过USB控制。

应用输入电压源后，KITPF4210EPEVB根据PF4210数据手册中描述的默认上电顺序启动电源。

设计文件

软件

产品详情

支持的器件

电源管理

5V PMIC解决方案

PF4210: 适用于i.MX 8M的14通道电源管理IC

特性

连接

用于连接未来评估/调试工具的板载连接器

电源管理

输入电压工作范围为3.1V至4.5V
支持通过可拆卸式接线端子访问输出电压
- 4至6个独立降压转换器
- 1个5.0V升压稳压器
- 6个通用LDO稳压器
- 1个DDR存储器终端参考电压
- 1个VSRTC电源

尺寸

外形紧凑（4x4平方英寸）

接口

集成的USB到I²C编程接口，可实现全面控制/配置
- 通过I²C寄存器映射提供板载PMIC控制
- 通过J36引脚编程的全功能编程器，用于外部器件控制/编程

通用规格

开/关按钮支持
支持通过各种跳线接头和电阻灵活配置硬件
“买前试用”(TBB)模式的纽扣电池支持

购买选项

点击展开

KITPF4210EPEVB
正常供应

Evaluation Board for PF4210, Power Management IC for i.MX 8M.

套件包含

组装和测试好的KITPF4210EPEVB板，放在防静电袋中
快速入门指南
保修卡

$181.65 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

2 文件

紧凑列表

PF4210, 14-channel Power Management Integrated Circuit (PMIC) for audio/video applications - Data sheet[PF4210]

PDFNov 14, 2018版本更新 2.0

KITPF4210EPEVB User Guide[KITPF4210EPEVB]快速入门

PDFFeb 8, 2018版本更新 1.0

设计资源

Related Hardware

快速参考恩智浦板类型.

1 硬件产品

评估板和开发板
i.MX 8M应用处理器评估套件
停产

MCIMX8M-EVK类似

设计文件

快速参考恩智浦设计文件类型.

2 设计文件

印刷电路板与电路图
KITPF4210EPEVB Printed Circuit Boards

ZIP版本 0Feb 15, 2018 14:45:001.24 MBKITPF4210EPEVBPCB
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
SPF-29826 Schematics

PDF版本 0Feb 15, 2018 14:53:00160.23 KBSPF-29826
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

快速参考恩智浦软件类型.

1 软件文件

HMI设计软件
KITPFGUI: GUI for the PF family development tools.

ZIP版本 4.1.0.6Oct 8, 2014 00:00:001.10 MBKITPFGUI_4.0

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

注意: 推荐在电脑端下载软件，体验更佳。
