PF9455开发插座板

KITPF9455FRDMPGM 全新

点击图片以展开

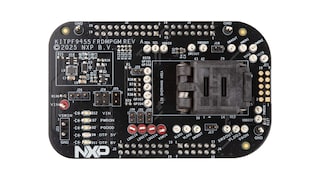

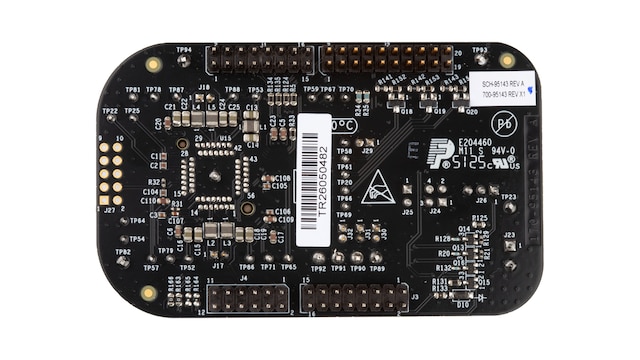

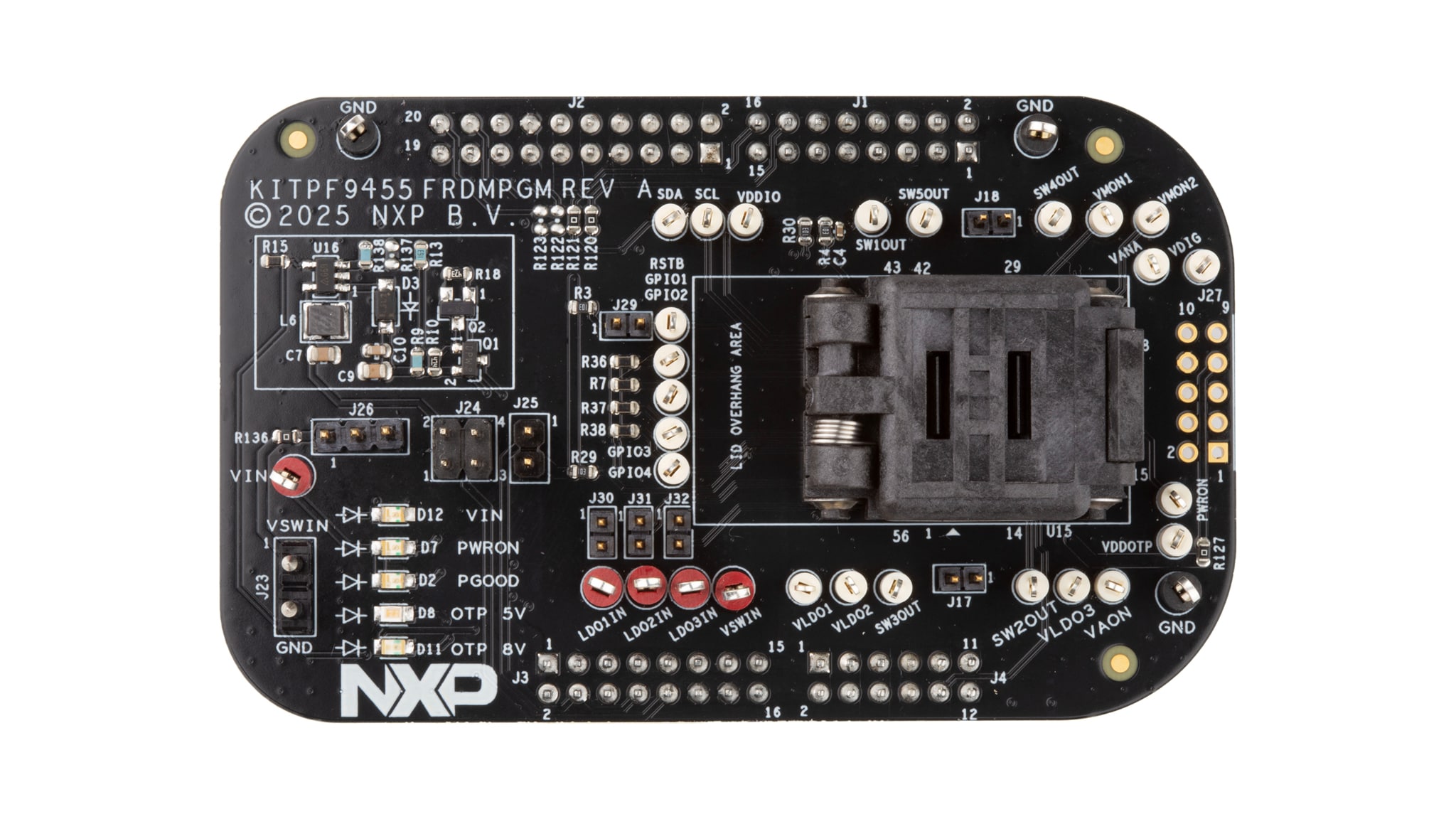

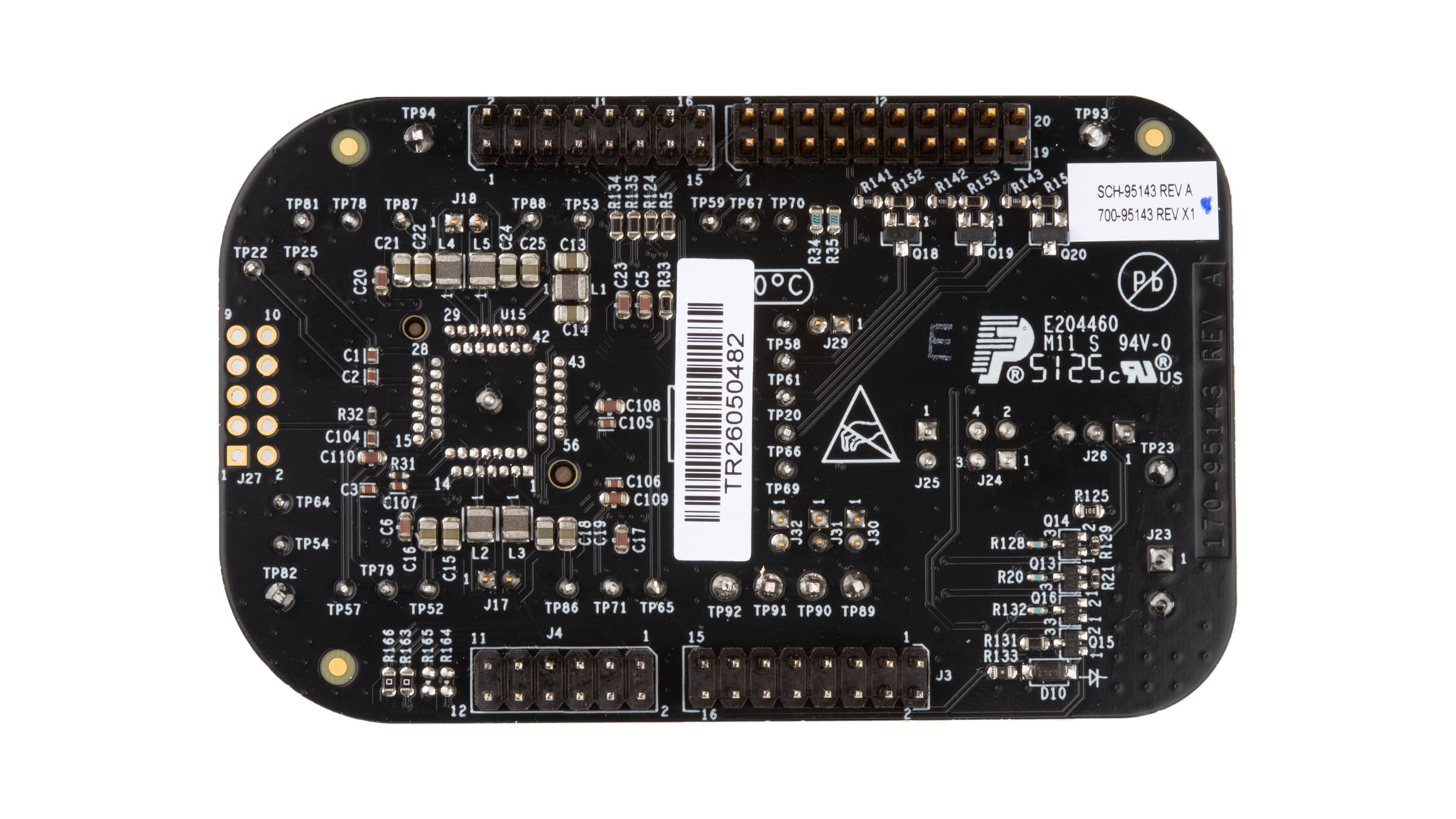

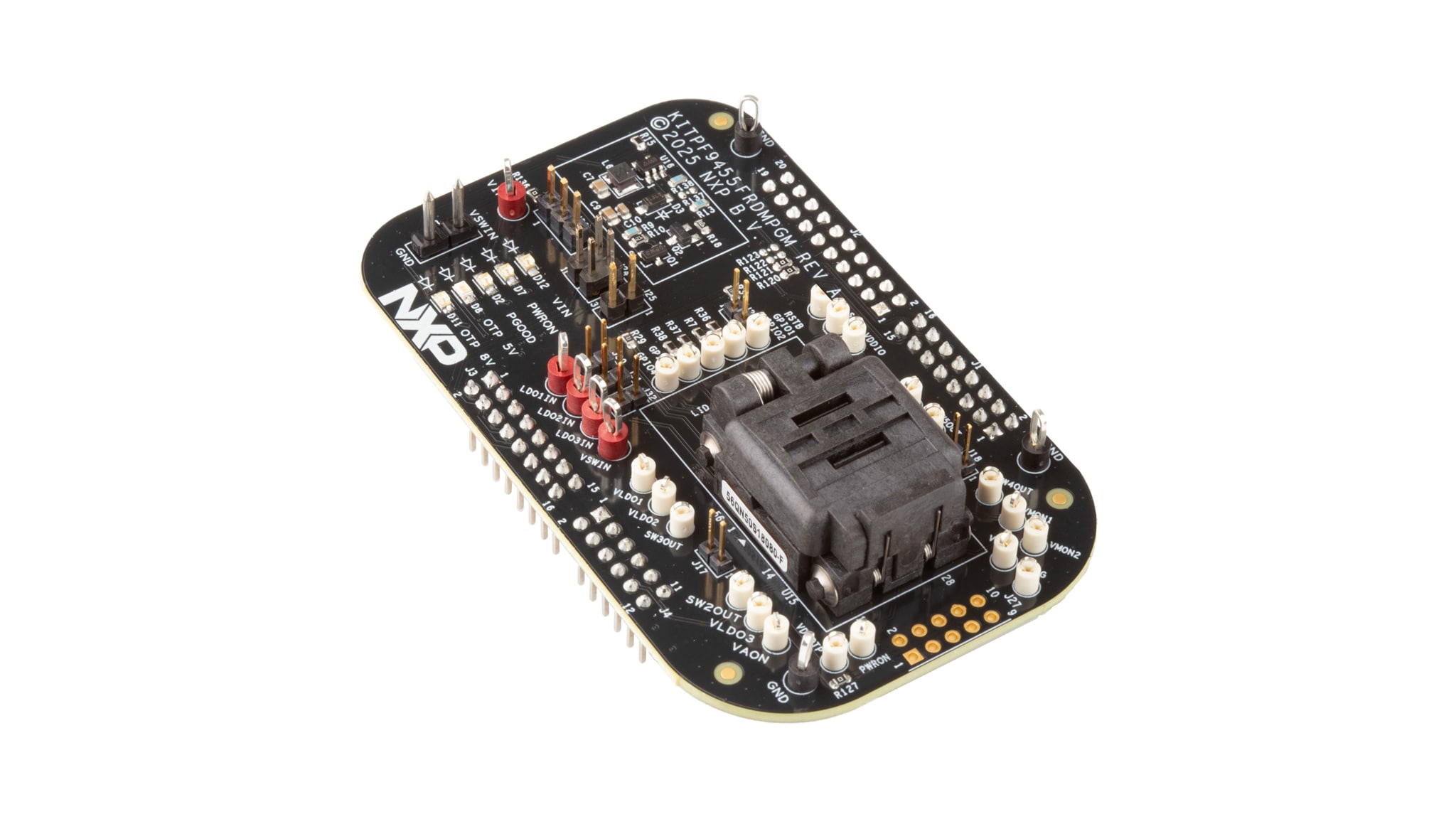

KITPF9455FRDMPGM是一款搭载了PF9455的编程板。PF9455是一款9通道电源管理集成电路(PMIC)，具有高级系统安全监测功能。该套件集成了配置PMIC所需的硬件，配备基于FRDM-KL25Z开发板的通信桥接器，可无缝连接图形用户界面(GUI)软件，实现对PF9455的配置与控制。此板仅用于器件配置，不适用于完整评估。

框图

KITPF9455FRDMPGM

PF9455 PMIC Evaluation board for Industrial Applications fit for SIL 2
获取框图PDF

支持的器件

电源管理

5V PMIC解决方案

  • PF9455: 9通道PMIC，适用于高性能应用，支持最高SIL 2安全等级

特性

系统

  • 工作输入电压范围：2.7V至5.5V
  • 通过FRDM-KL25Z接口进行USB到I²C通信
  • 高达3.4MHz的高速I²C通信
  • 可选硬线默认的PMIC配置或OTP操作
  • 用于系统电压监测的多通道模拟多路复用器
  • 采用扩频技术的高级频率管理
  • 先进的热监测和热关断保护
  • 功能安全架构可满足SIL 2工业应用的严苛要求

PMIC

  • 多达5个开关稳压器，其中4个具有多相功能
  • 3个带负载开关选项的低压差(LDO)线性稳压器
  • 一个工作输出电压可选的“常开”稳压器
  • 可编程输出电压和电流限制
  • 具有可选扩频的可编程开关频率
  • 两路外部电压监测输入
  • 可编程I/O接口引脚
  • 系统看门狗监测

购买选项

KITPF9455FRDMPGM-Image

点击展开

KITPF9455FRDMPGM
正常供应

PF9455 Development Socket Board.

    $95.00 USD
    现货 :9

    正常情况下 1-2个工作日内发货
