KITPF9455FRDMPGM板快速入门
本文档内容
-
开箱即用
-
获取硬件
-
连接
-
构建并加载
1. 开箱即用
KITPF9455FRDMPGM板套件支持对面向高性能应用的PF9455电源管理集成电路(PMIC)进行评估、设计、实现与验证。
本快速入门指南将指导您完成设置和使用KITPF9455FRDMPGM板的过程。
1.1 套件内含物/装箱单
该套件内含物包括：
- 完成组装与测试的KITPF9455FRDMPGM编程板，搭载预编程的KL25Z微控制器(MCU)，放在防静电袋中
- 快速入门指南
- 3.0英尺USB-STD-A转USB Micro线
- 板上安装的跳线
1.2 更多硬件
除了套件内含物外，使用此板时，还需要使用以下硬件。
- 能够提供5V电压的电源
1.3 最低系统要求
一个Windows PC工作站，以评估该板。为获得最佳效果，请使用以下设备：
- 配备USB接口并运行Windows 7或Windows 10的计算机
- FTDI USB串口驱动程序，适用于FT230X基础型通用异步收发器(UART)
2.获取硬件
2.1 板特性
KITPF9455FRDMPGM评估板具有以下特性：
- 用于I/O配置的接头连接器
- 可选择的编程电源输入
- 用于访问输入和输出的访问引脚连接器
- 红色和绿色发光二极管(LED)，用于指示信号或稳压器状态
- 蓝色LED，指示OTP 8V烧写电压已设置
- 通过KL25Z MCU实现高级系统监测
- 嵌入式USB转I²C协议，用于通过KL25Z MCU方便地连接到软件GUI
2.2 板说明
KITPF9455FRDMPGM评估板集成了KL25Z MCU，用于实现板与基于PC的GUI之间的通信，从而对PF9455器件进行控制和监测。
2.3 板组件

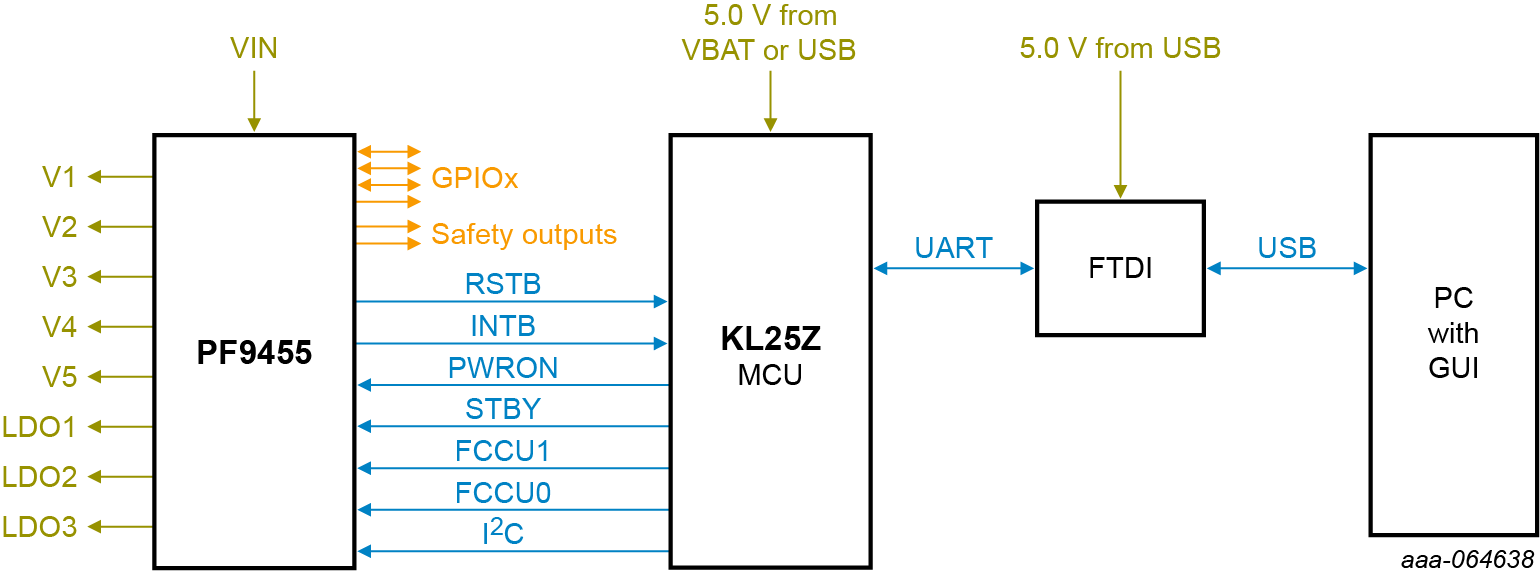

下图展示了各组件之间的通信路径。

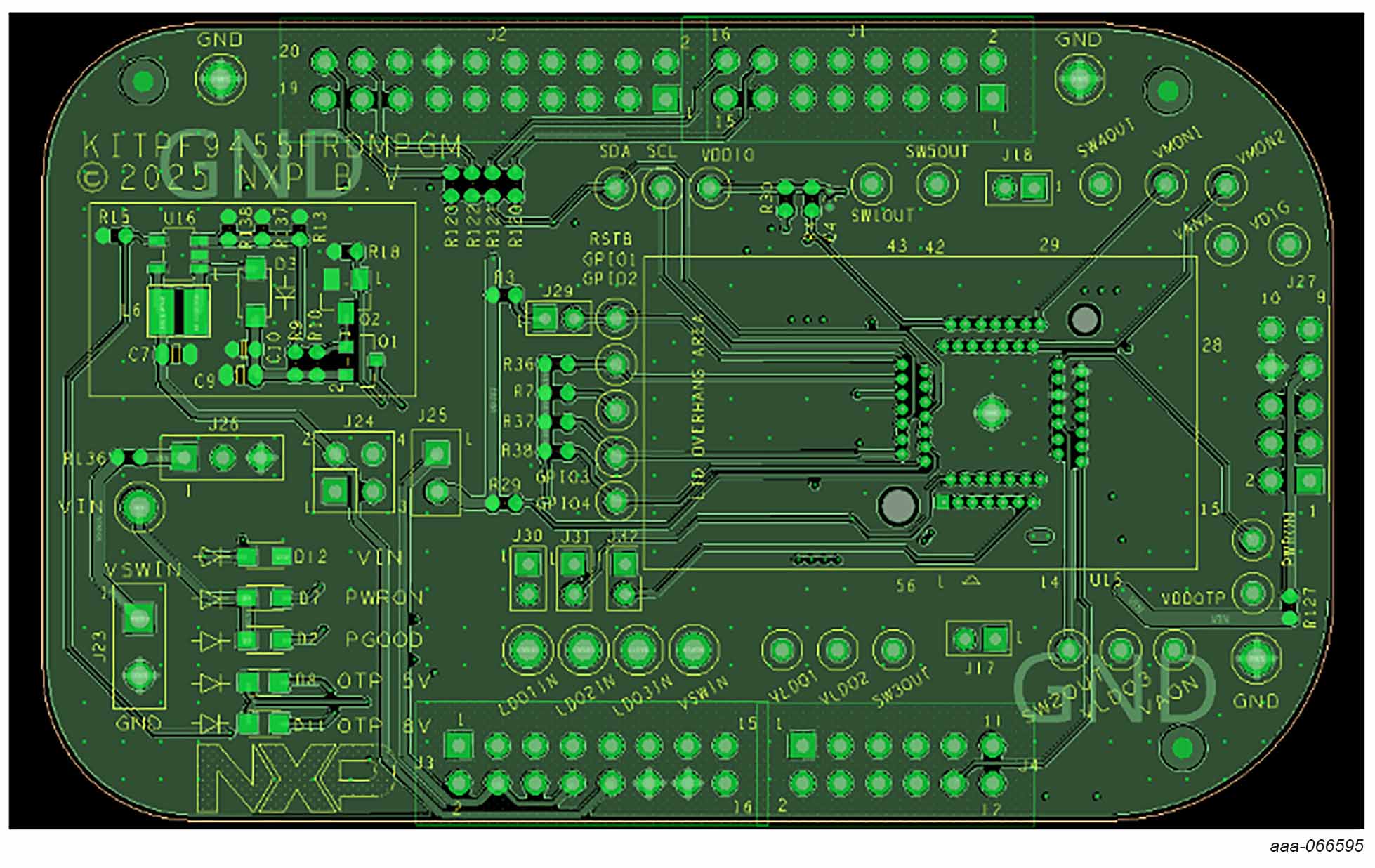

下图2展示了KITPF9455FRDME评估板上连接器、配置接头和LED指示灯的布局。有关默认跳线和开关的配置的详细信息，请参见KITPF9455PGM产品页面。
3. 连接
3.1 连接
请按照以下步骤设置KITPF9455FRDMPGM板：
- 确认板上的跳线和开关配置于其默认位置
- 确认板和PC之间的USB线连接牢固
要启动PF9455 NXP GUI：
- 点击Windows图标
- 在Windows“全部应用”栏中找到NXP GUI
- 点击NXP GUI图标，启动GUI
4. 构建并加载
4.1 构建并加载
本节将指导您完成KITPF9455FRDMPGM编程板的配置流程。内容涵盖每个跳线和开关对应的功能，以及通过硬件配置启用各项功能的具体方法，同时还提供板上LED信号指示和测试点的相关建议。
注： 板丝印会根据所选功能提供跳线位置指导。默认调试配置支持基于KL25Z MCU (通过I²C)和GUI对板进行全面控制。图2展示了PF9455的默认跳线与开关配置。
| 连接器 | 引脚数 | 线路 | 连接 |
|---|---|---|---|
J1/J2/J3/J4 |
--- | FRDM板接头 | --- |
J17 |
1 | SW2OUT | 断开 |
| 2 | SW3OUT | 断开 | |
J18 |
1 | SW4OUT | 断开 |
| 2 | SW5OUT | 断开 | |
J29 |
1 | RSTB的上拉电阻 | 跳线已连接 |
| 2 | RSTB | ||
J23 |
1 | VIN | 断开 |
| 2 | GND | 断开 | |
J24 |
1 | VIN | 断开 |
| 2 | USB_PWR | ||
| 3 | VIN | 断开 | |
| 4 | 3V3_MCU | ||
J25 |
1 | VDDIO | 跳线已连接 |
| 2 | 3V3_MCU | ||
J26 |
1 | VIN | 断开 |
| 2 | PWRON | 断开 | |
| 3 | GND | 断开 | |
J27 |
1 | SCL | 断开 |
| 2 | PWRON | 断开 | |
| 3 | SDA | 断开 | |
| 4 | VDDOTP | 断开 | |
| 5 | IO1 | 断开 | |
| 6 | VDDIO | 断开 | |
| 7 | R127 0Ω至VIN | 断开 | |
| 8 | GND | 断开 | |
| 9 | 断开 | 断开 | |
| 10 | 断开 | 断开 |
| 功能 | 说明 | 颜色 |
|---|---|---|
| 低压差稳压器1输入(LDO1IN) | 低压差稳压器1 (LDO1)输入电压监测点 | 红色 |
| 低压差稳压器2输入(LDO2IN) | 低压差稳压器2 (LDO2)输入电压监测点 | 红色 |
| 低压差稳压器3输入(LDO3IN) | 低压差稳压器3 (LDO3)输入电压监测点 | 红色 |
| VSWIN | 转换开关输入电压 | 红色 |
| 电源(VIN) | 外部输入电压 | 红色 |
| 低压差稳压器1输出电压(VLDO1) | LDO1输出监测点 | 白色 |
| 低压差稳压器2输出电压(VLDO2) | LDO2输出监测点 | 白色 |
| 低压差稳压器3输出电压(VLDO3) | LDO3输出监测点 | 白色 |
| 接地(GND) | 板接地直接连接——4个便捷接入点 | 白色 |
| 常开电压输出(VAON) | VAON输出监测点 | 白色 |
| 转换开关1 (SW1)输出 | SW1输出监测点 | 白色 |
| 转换开关2 (SW2)输出 | SW2输出监测点 | 白色 |
| 转换开关3 (SW3)输出 | SW3输出监测点 | 白色 |
| 转换开关4 (SW4)输出 | SW4输出监测点 | 白色 |
| 转换开关5 (SW5)输出 | SW5输出监测点 | 白色 |
| 通用输入/输出1 (GPIO1) | GPIO1接入点，双向引脚 | 白色 |
| 通用输入/输出2 (GPIO2) | GPIO2接入点，双向引脚 | 白色 |
| 通用输入/输出3 (GPIO3) | GPIO3接入点，双向引脚 | 白色 |
| 通用输入/输出4 (GPIO4) | GPIO4接入点，双向引脚 | 白色 |
| 电压监测器1 (VMON1) | 外部监测器VMON1监测点 | 白色 |
| 电压监测器2 (VMON2) | 外部监测器VMON2监测点 | 白色 |
| 数字电压输出(VDIG) | VDIG监测点 | 白色 |
| 模拟电压输出(VANA) | VANA监测点 | 白色 |
| 上电输入(PWRON) | 上电输入引脚接入点 | 白色 |
| 输入/输出供电电压(VDDIO) | VDDIO监测点 | 白色 |
| 复位信号输出(RSTB) | 系统复位信号输出监测点 | 白色 |
| 一次性可编程供电电压(VDDOTP) | VDDOTP监测点 | 白色 |
| 集成电路-串行数据接入点 | I²C SDA，双向引脚 | 白色 |
| 集成电路-串行时钟接入点 | I²C SCL，双向引脚 | 白色 |
