BMA8420 EIS BJB参考设计

RDA8420T 全新

点击图片以展开

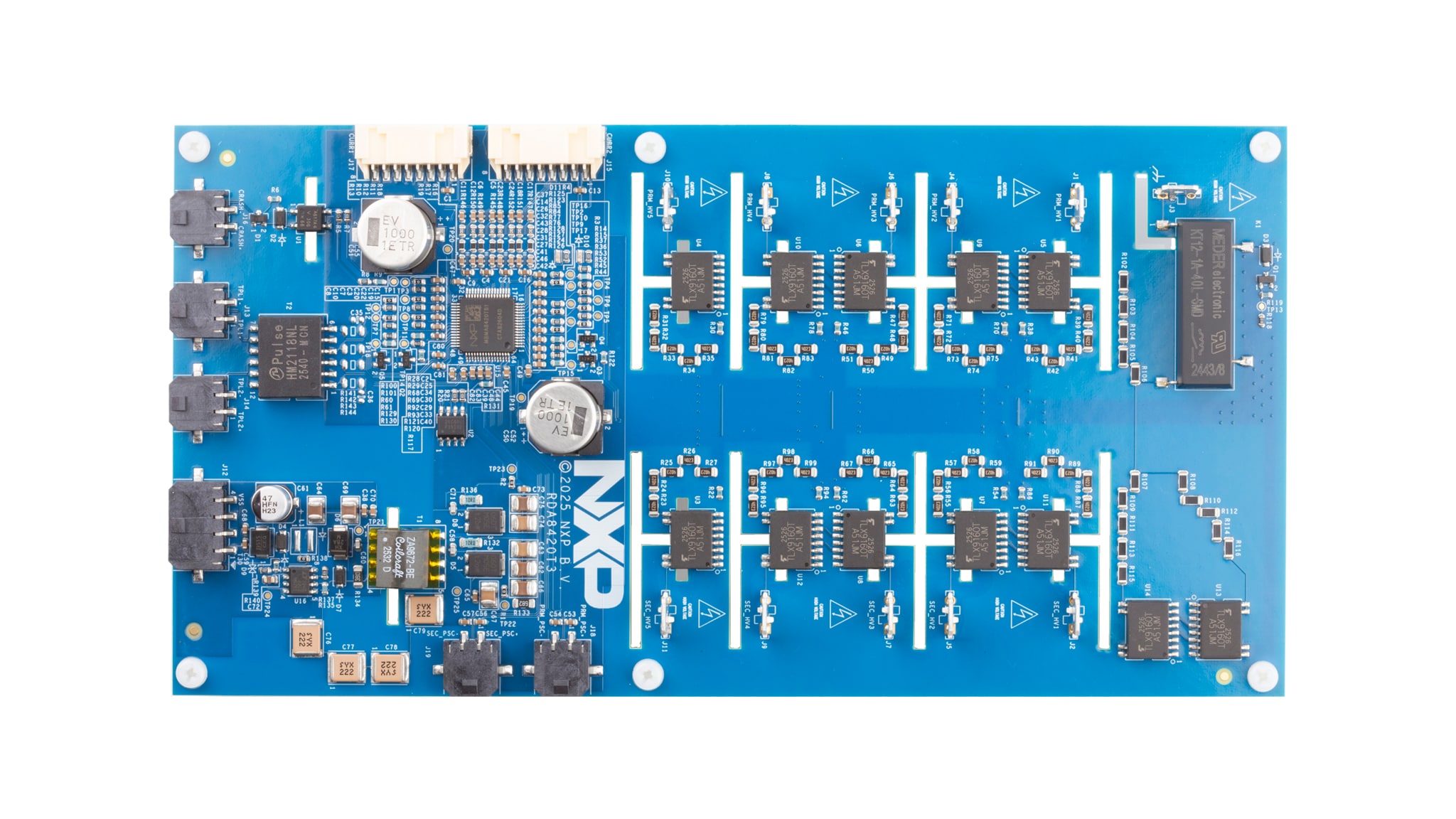

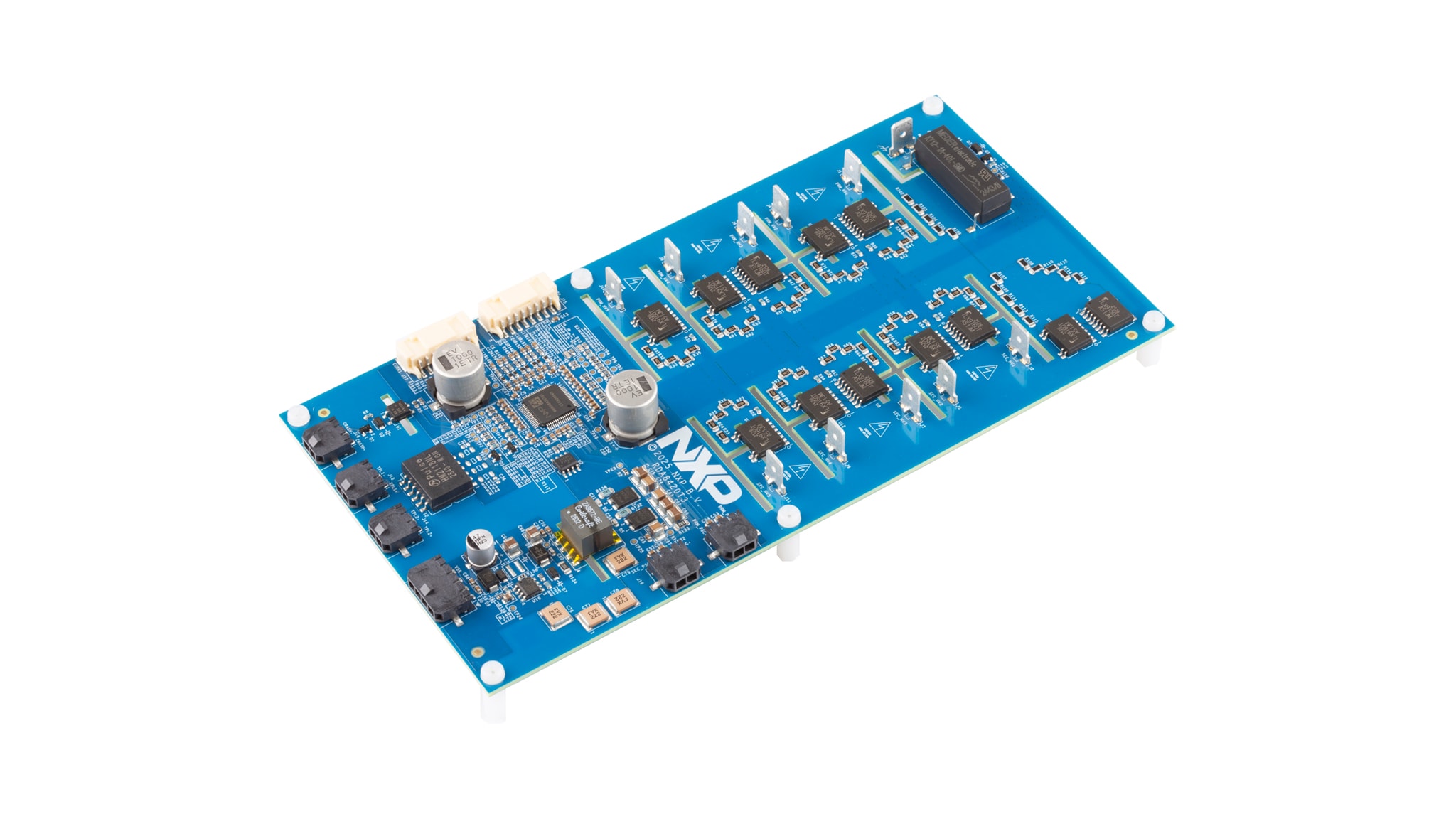

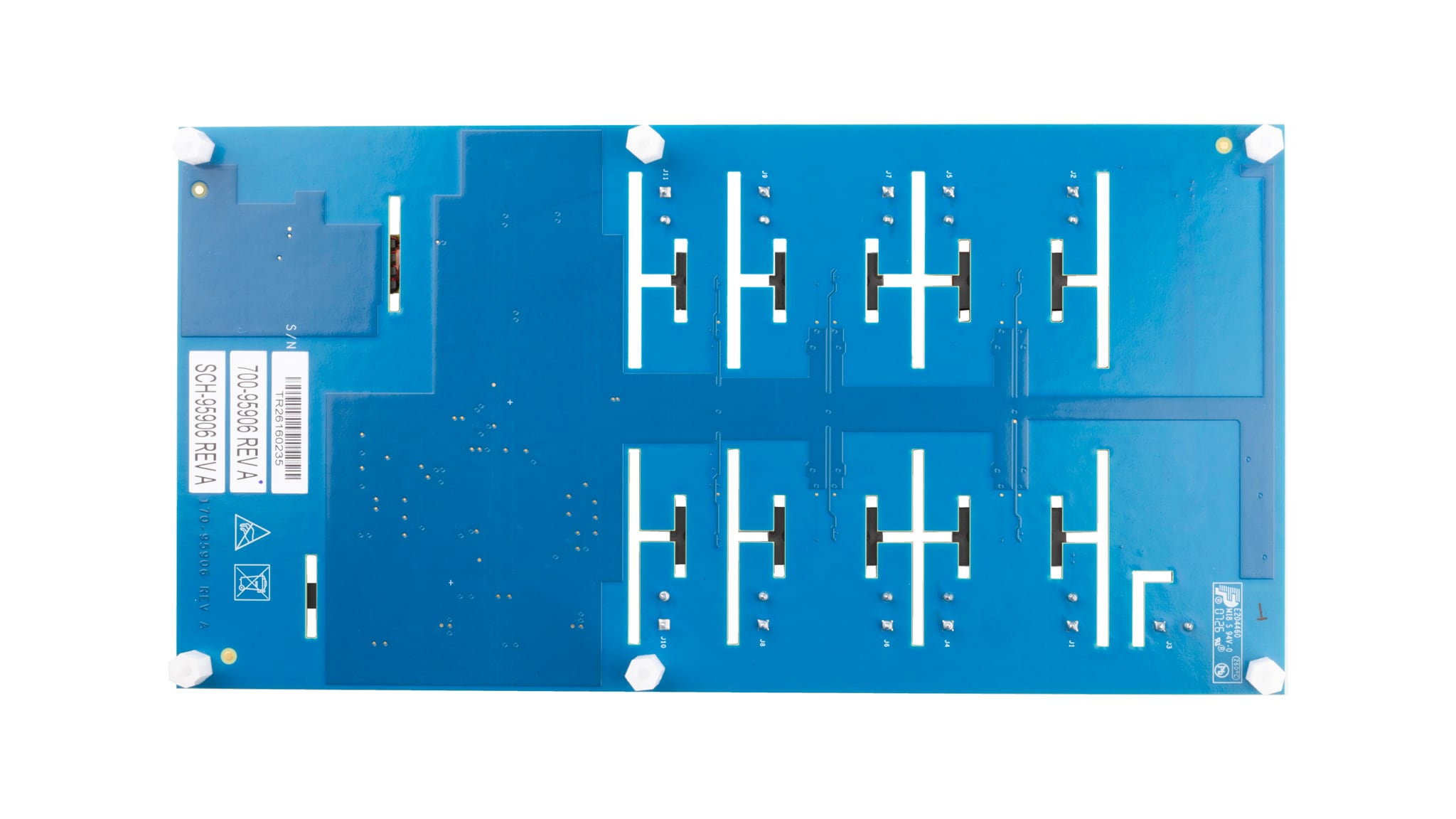

RDA8420T是BMA8420的参考设计，旨在加速汽车及工业用电池接线盒(BJB)系统的开发与原型制作。

BMA8420是一款电池接线盒控制器集成电路(IC)，具备支持ASIL D安全等级的电流测量、电化学阻抗谱(EIS)、高精度电压感测以及火工开关控制能力，从而助力实现安全、智能的电池管理架构。

该参考设计展示了一个典型的BMA8420应用方案，满足汽车应用限制条件与系统要求。其通信通过隔离式菊花链接口实现，可更轻松地集成到高压电池组中。

框图

RDA8420T：BMA8420 EIS BJB参考设计

BMA8420 Electrochemical Impedance Spectroscopy (EIS) Battery Junction Box Reference Design
获取框图PDF

支持的器件

电池管理

电池传感器

  • BMA8420: 具有EIS功能的电池接线盒监测IC

特性

电流测量

  • EIS支持
  • 使用外部分流电阻测量电流
  • 支持两路ASIL D等级测量
  • 通过外部负温度系数(NTC)热敏电阻实现分流器温度测量

高压测量

  • 8次高精度正极测量(高达+1kV)
  • 两次高精度双极测量(高达±1kV)

隔离测量

  • 高压域和低压域之间的隔离电阻测量

连接

  • 带有BMS控制器的隔离式电气传输协议链路(ETPL)
  • 碰撞信号输入监测

电源

  • 隔离电源，使用+12V输入电压

购买选项

RDA8420T3-Image

点击展开

RDA8420T3
正常供应

BMA8420 EIS BJB Reference Design.

    $488.82 USD
    现货 :7

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买
