无线MCU，带内置3频：1x1 Wi-Fi®6+低功耗蓝牙®5.3/802.15.4
RW612 接收通知

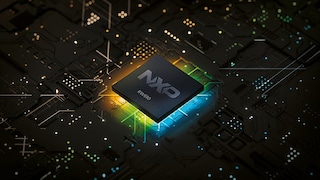

RW612是一款高度集成的低功耗三频无线MCU，它集成了MCU和Wi-Fi®6+低功耗蓝牙®5.3/802.15.4射频单元，适用于多种应用，包括互联智能家居设备、企业和工业自动化、智能配件和智能能源。
RW612 MCU子系统搭载了260MHz Arm®Cortex®-M33内核，带有Trustzone™-M、1.2MB片上SRAM和高带宽4通道SPI接口，该接口具有即时解密引擎，支持安全地访问片外XIP闪存。
RW612包括全功能1x1双频（2.4GHz/5GHz）20MHz Wi-Fi 6（802.11ax）子系统，与上一代Wi-Fi标准相比，其吞吐量更高、网络效率更高、延迟更低、覆盖范围更广。低功耗蓝牙射频单元支持2Mbit/s的高速数据速率、长距离和扩展广播。片上802.15.4射频单元支持最新的Thread mesh网络协议。此外，RW612可支持Matter over Wi-Fi或Matter over Thread，提供了适用于多种生态合作体系和各种产品的通用互操作应用层。
它还整合了EdgeLock®安全技术，具有安全启动、安全调试、安全固件更新和安全生命周期管理，以及硬件加密和物理不可克隆函数(PUF)，可提供安全的密钥管理。
RW612采用先进的设计，在仅需一个3.3V电源的无线MCU中进行紧密集成、低功耗和高度安全的操作，空间利用率和性价比较高。
领先的模块制造商提供基于恩智浦RW612的无线模块。
产品详情
特性
Wi-Fi 6射频单元
- 1x1，20MHz，IEEE 802.11ax，2.4 GHz/5 GHz
- 目标唤醒时间, 双载波调制, 扩展范围
- 内置Wi-Fi PA、LNA和T/R交换机，发射功率高达+21dBm
- WPA 3安全
- Matter over Wi-Fi
低功耗蓝牙5.3/802.15.4射频单元
- 经过了Bluetooth 5.3认证
- 低功耗蓝牙2Mbps高速模式，长距离，广播扩展
- I2S和PCM音频接口
- 支持Thread的802.15.4
- Matter over Thread
- 内置PA/LNA，发射输出高达+15dBm
MCU
- 260MHz Arm Cortex-M33，带有TrustZone-M
- 片上1.2MB PSRAM
- 4路FlexSPI Flash XIP，具有即时解密功能
- PSRAM接口，用于内存扩展
- 多达5个Flexcomm（可配置为SPI/I2C/I2S/UART）
- IEEE 1588 RMII/快速以太网接口
- LCD接口
安全
- 恩智浦EdgeLock™Assurance保障计划
- 硬件信任根
- 基于Arm TrustZone-M的可信执行环境
- 恩智浦EdgeLock 2GO可信配置
- 安全启动、调试和软件更新
- 硬件加密
- 物理不可克隆函数(PUF)安全密钥管理
SDK、工具包和中间件
- MCUXpresso SDK
- FreeRTOS开源内核和库
- lwIP和mbedTLS安全中间件
- 集成IAR
- 支持TF-M固件
电源管理
- 可使用一个3.3V外部电源为整个RW612供电
- 内置降压稳压器和LDO提供内部电源域
- 独立供电模式，适用于多种应用和无线子系统
- 通过专用GPIO、IRQ和RTC唤醒各个子系统
- 低功耗永通电源域支持快速唤醒
部件编号包含： RW612ET, RW612HN, RW612UK.
合作伙伴模块
1x1 Wi-Fi®6+低功耗蓝牙®5.3/802.15.4
| 产品 | Wi-Fi I/F | 蓝牙I/F | 工作温度 | 天线类型 | 天线编号 | 模块类型 | 模块大小 | 资格认证 | 推荐主机 |
|---|---|---|---|---|---|---|---|---|---|
| AW-CU570 |
- | - | -30至85 | 嵌入式天线、U.FL接头 | 2 | SMD | 28x15x3.15 | FCC, NCC | 无主机 |
| LBES0ZZ2FR-580 |
- | - | -40至85 | 天线引脚数 | 1 | SMD | 12x11x1.4 | 待定 | 无主机 |
| IRIS-W101-00B |
- | - | -40至85 | 天线引脚数 | 1 | SMD | 14.6x16.8x2.1 | ISO-16750 | i.MX RT |
| IRIS-W106-00B |
- | - | -40至85 | 嵌入式天线 | 1 | SMD | 14.6x20.9x2.1 | ISO-16750 | i.MX RT |
