2.4/5 GHz双频1x1 Wi-Fi® 6 (802.11ax) + Bluetooth® 5.4解决方案
IW611是高集成度的2.4/5GHz双频1x1 Wi-Fi 6、Bluetooth/Bluetooth Low Energy 5.4单芯片解决方案，适用于智能家居、智能设备和附件、智能家电、智能能源、工业自动化、网关等众多物联网和工业应用。这种高集成度有助于产生极低的系统成本和较小的外部BOM，同时实现所有内部无线单元以及LTE等外部无线单元之间的高效共存。
IW611包含搭载恩智浦802.11ax (Wi-Fi 6)技术的全功能Wi-Fi子系统，与上一代Wi-Fi标准相比，其吞吐量更高、网络效率更高、延迟更低、范围更广。Wi-Fi子系统将Wi-Fi MAC、基带和直接转换无线单元与集成的功率放大器、低噪声放大器和发射/接收交换机集成在一起，无需射频前端模块(FEM)，从而节省了成本并降低了系统复杂性。
除了Wi-Fi 6无线单元，IW611还集成了支持蓝牙和低功耗蓝牙的独立蓝牙5.4子系统。该器件具有蓝牙配置文件，如免提功能(HFP)、音频流的高级音频分发配置文件(A2DP)以及双宽带语音(WBS)等附加配置文件。对于低功耗蓝牙，IW611支持2Mbit/s的高速数据传输速率、远距离和扩展广播。最后，使用等时通道支持LE Audio，提供更佳的整体音频体验。
IW611为Wi-Fi和蓝牙子系统集成了专用CPU和内存，实现了实时、独立的协议处理。将IW611连接到外部主机处理器的接口包括SDIO 3.0 (用于Wi-Fi)和UART (用于蓝牙)。
优秀的模块制造商提供基于恩智浦IW611的无线模块。
产品详情

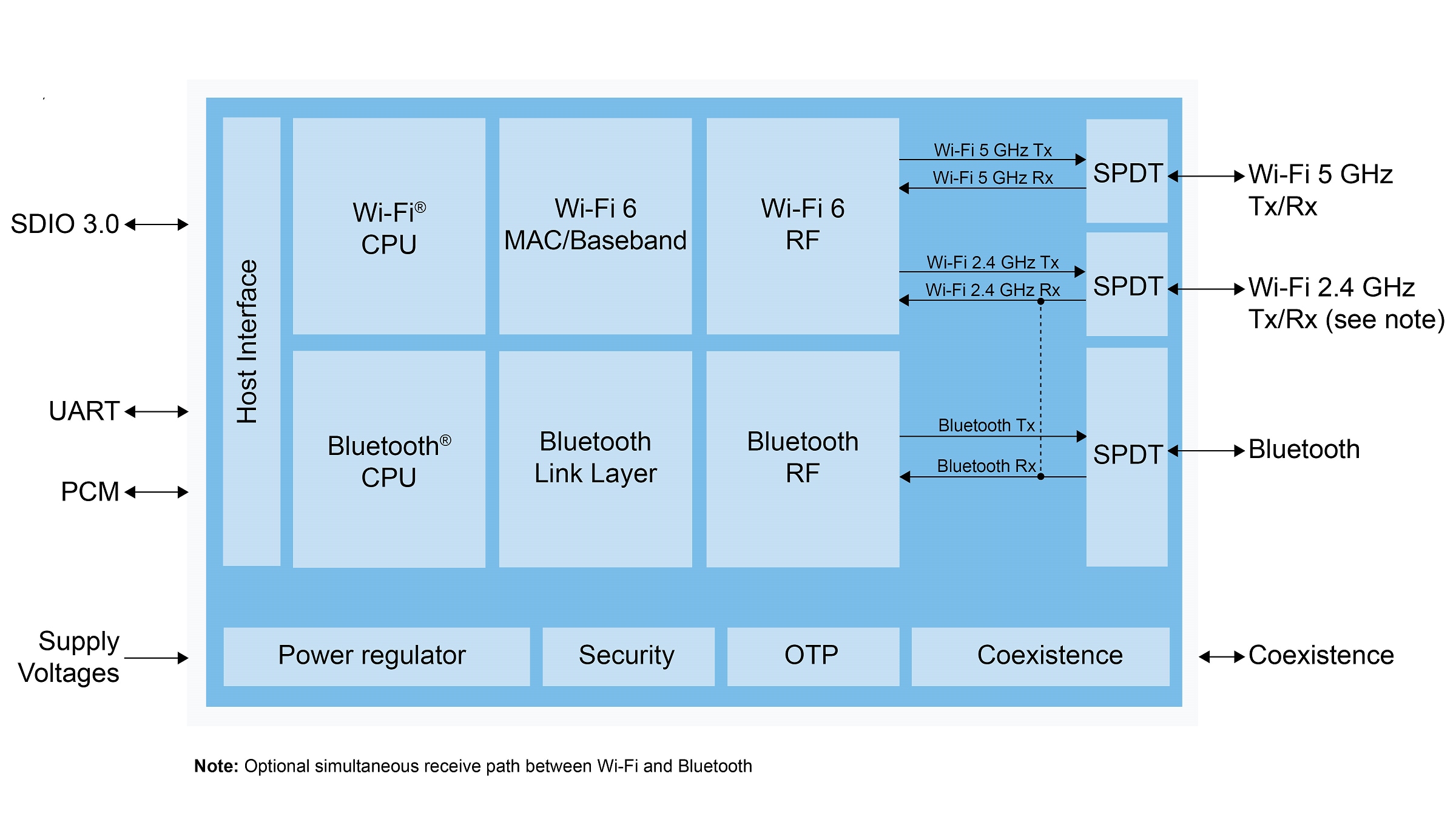

框图
特性
Wi-Fi主要特性
- 1x1 2.4/5 GHz，通道带宽高达80 MHz
- UL/DL MU-MIMO和OFDMA
- 目标唤醒时间，双载波调制，广播距离更远
- 802.11az精准测距
- WPA3安全性
- SDIO 3.0主机接口
蓝牙主要特性
- 支持Bluetooth 5.2特性
- 经过了Bluetooth 5.4认证
- 集成高功率功放，发射功率高达+20 dBm
- 全功能蓝牙基带
- SCO/eSCO链路，可处理硬件加速音频信号
- BLE 2Mbit/s，长距离，广播扩展
- 具有等时通道的LE Audio
- UART主机接口
一般特性
- Wi-Fi和蓝牙的专用、独立CPU和内存
- 支持深度睡眠低功耗模式的高效电源管理系统

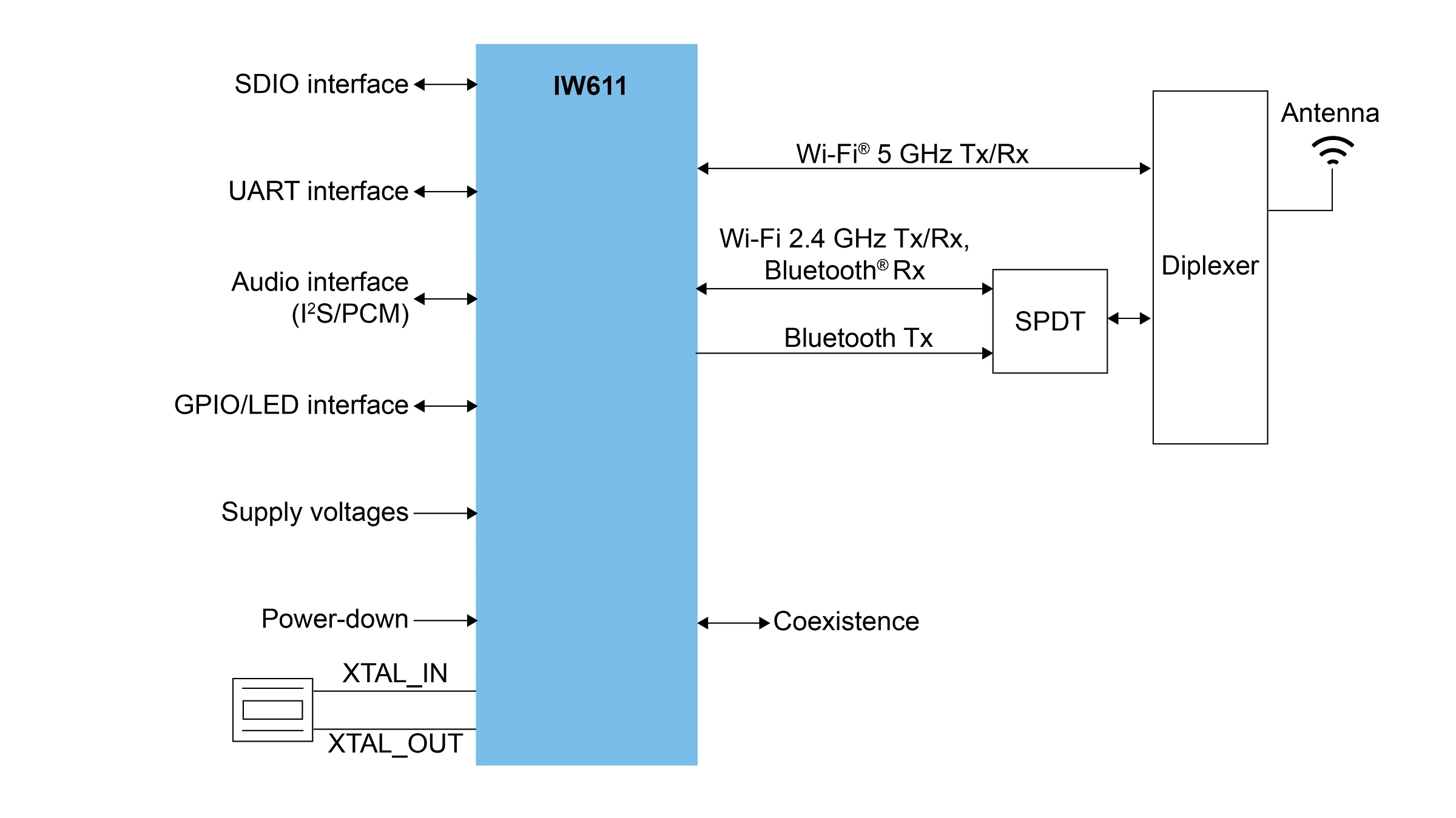

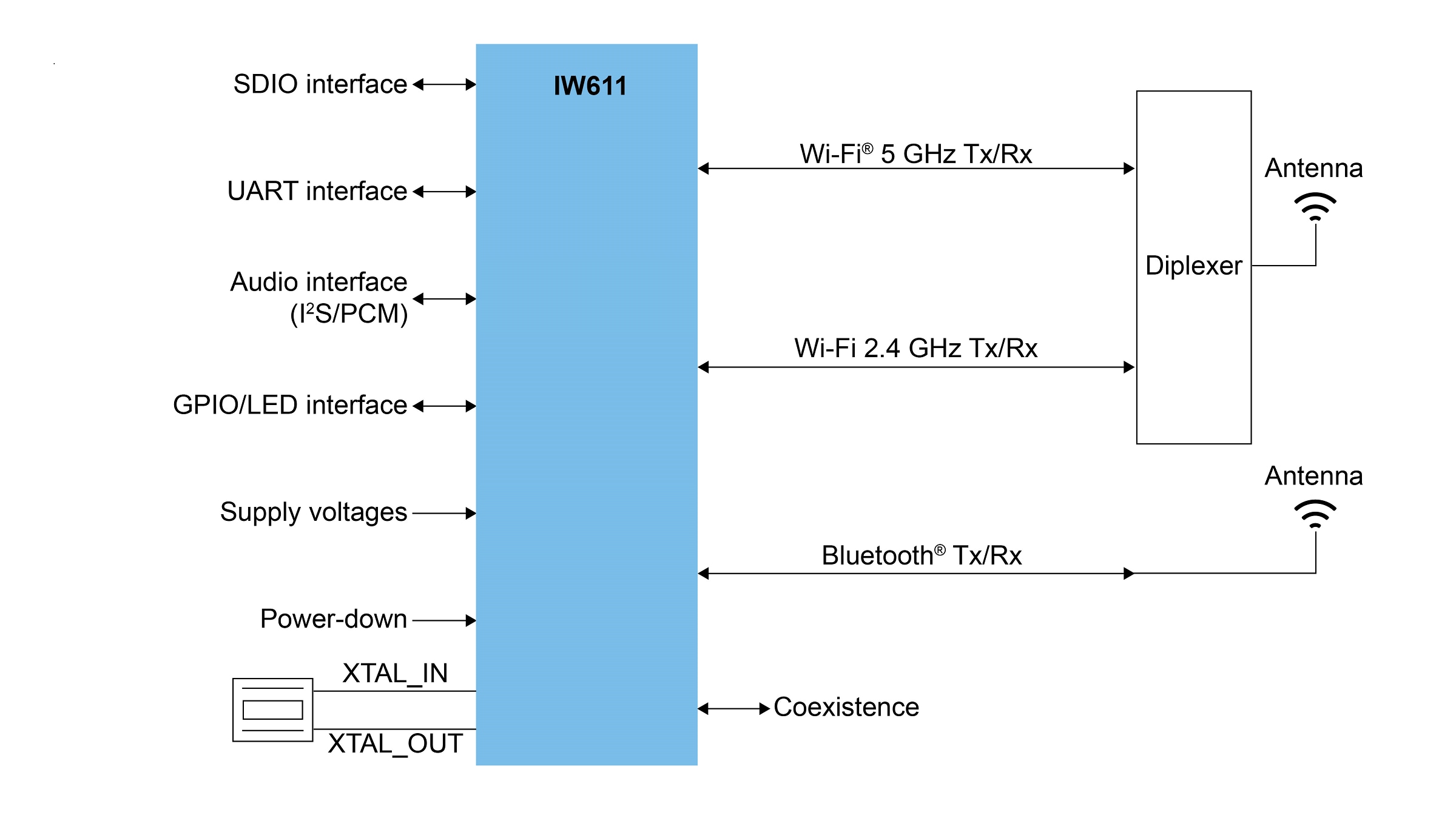

- 单天线和双天线配置
- 116-QFN和132-WLCSP封装
- 工作温度范围：0至70°C和-40°C至85°C
合作伙伴模块
IW611
Wi-Fi 6(802.11ax)2.4/5GHz双频1x1+Bluetooth® 5.2| 产品 | Wi-Fi I/F | 蓝牙I/F | 工作温度 | 天线类型 | 天线数量 | 模块类型 | 模块大小 | 资格认证 | 主机推荐 |
|---|---|---|---|---|---|---|---|---|---|

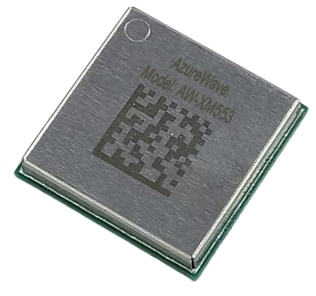

| AW-XM553 |
SDIO | UART | 0至70 | 天线引脚数 | 1 | SMD | 12x12x1.99 | CE、FCC、IC、日本 | i.MX 93、RT1060 |
| AW-XM553 |
SDIO | UART | -40至85 | 天线引脚数 | 1 | SMD | 12x12x1.99 | CE、FCC、IC、日本 | i.MX 93、RT1060 |
| CMP9611-2-R |
SDIO | UART | -40至85 | PCB走线 | 1 | SMD | 16.64x27.8x3.47 | FCC IC CE | i. MX 93、RT1060 |
| CMP9611-9-R |
SDIO | UART | -40至85 | 天线引脚数 | 1 | SMD | 12x12x2 | N/A | i. MX 93、RT1060 |
| CMP9611-2C-R |
SDIO | UART | -40至85 | u.FL | 1 | SMD | 16.64x27.8x3.47 | FCC IC CE | i.MX 93、RT1060 |
| CMP9611-1C-R |
SDIO | UART | 0至70 | U.FL连接器 | 1 | SMD | 16.64x27.8x3.47 | FCC IC CE | i.MX 93、RT1060 |
| CMP9611-1-R |
SDIO | UART | 0至70 | PCB走线 | 1 | SMD | 16.64x27.8x3.47 | FCC IC CE | i.MX 93、RT1060 |
| 453-00156R |
SDIO | UART | -40至85 | 天线引脚数 | 1 | SMD | 11x11x1.69 | FCC、IC、CE、MIC、RCM、RoHS、UKCA、BT SIG | i.MX 93、RT1060 |
| 453-00155R |
SDIO | UART | -40至85 | 天线引脚数 | 2 | SMD | 11x11x1.69 | FCC、IC、CE、MIC、RCM、RoHS、UKCA、BT SIG | i.MX 93、RT1060 |
| 453-00158R |
SDIO | UART | -40至85 | MHF 4连接器 | 1 | SMD | 12x16x1.72 | FCC、IC、CE、MIC、RCM、RoHS、UKCA、BT SIG | i.MX 93、RT1060 |
| 453-00157R |
SDIO | UART | -40至85 | MHF 4连接器 | 2 | SMD | 12x16x1.72 | FCC、IC、CE、MIC、RCM、RoHS、UKCA、BT SIG | i.MX 93、RT1060 |
| 453-00180R |
SDIO | UART | -40至85 | 集成芯片 | 1 | SMD | 12x16x1.72 | FCC、IC、CE、MIC、RCM、RoHS、UKCA、BT SIG | i.MX 93、RT1060 |
| 453-00166 |
SDIO | UART | -40至85 | MHF 4连接器 | 1 | M.2 E-Key | 22x30x2.50 | FCC、IC、CE、MIC、RCM、RoHS、UKCA、BT SIG | i.MX 93、RT1060 |

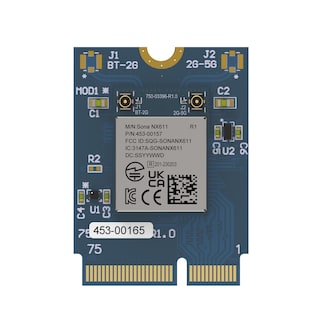

| 453-00165 |
SDIO | UART | -40至85 | MHF 4连接器 | 2 | M.2 E-Key | 22x30x2.50 | FCC、IC、CE、MIC、RCM、RoHS、UKCA、BT SIG | i.MX 93、RT1060 |
| WKI611AA1 |
SDIO 3.0 | UART | -40至85 | 嵌入式天线 | 1 | SMD | 25.0x15.7x2.1 | FCC、ISED、日本 | i.MX |
| LBEE5PL2DL-921 |
SDIO | UART | -40至85 | 天线引脚数 | 2 | SMD | 8.8x7.7x1.3 | CE、FCC、IC、MIC (日本) | i.MX 93、RT1060 |
| ENWF9501C1KF |
SDIO | UART | -40至85 | 天线引脚数 | 1 | SMD | 15.3x12x2.5 | EU、CE RED、FCC、ISED | i.MX 93、RT1060 |

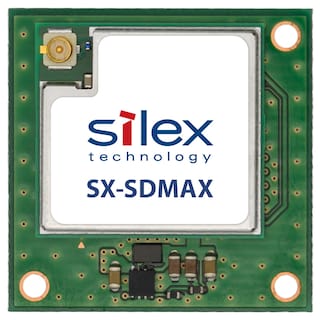

| SX-SDMAX-2530C |
SDIO | UART | -40至85 | U.FL连接器 | 1 | SMD | 17.0x18.0x2.65 | FCC、ISED、CE、UKCA、MIC | i.MX |

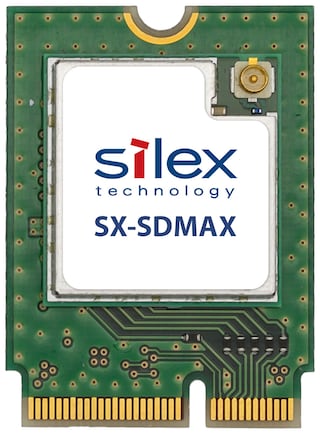

| SX-SDMAX-M2 |
SDIO | UART | -40至85 | U.FL连接器 | 1 | SMD | 17.0x18.0x2.65 | FCC、ISED、CE、UKCA、MIC | i.MX |
| MAYA-W260-00B |
SDIO | UART、PCM/I²S | -40至85 | U.FL连接器 | 2 | SMD | 10.4x14.3x1.9 | 硬件认证：AEC-Q104子集；FCC/ISED、RED/UKCA、GITEKI、NCC、KCC、ANZ、BTSIG | i.MX 93、RT1060 |
| MAYA-W261-00B |
SDIO | UART、PCM/I²S | -40至85 | 天线引脚数 | 2 | SMD | 10.4x14.3x1.9 | 硬件认证：AEC-Q104子集；FCC/ISED、RED/UKCA、GITEKI、NCC、KCC、ANZ、BTSIG | i.MX 93、RT1060 |
| MAYA-W266-00B |
SDIO | UART、PCM/I²S | -40至85 | 嵌入式天线/引脚 | 1 | SMD | 10.4x14.3x1.9 | 硬件认证：AEC-Q104子集；FCC/ISED、RED/UKCA、GITEKI、NCC、KCC、ANZ、BTSIG | i.MX 93、RT1060 |

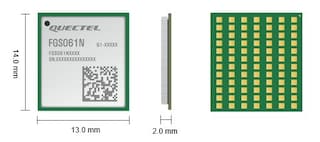

| FGS061N |
SDIO | UART、PCM/I²S | -40至85 | 嵌入式天线/引脚 | 1 | SMD | 13.0x14.0x2.0 | N/A | i.MX/i.MX RT |
