Name: 无线MCU，带内置3频单元：1x1 WiFi6 Bluetooth Low Energy 54802154
Availability: BackOrder

点击图片以展开

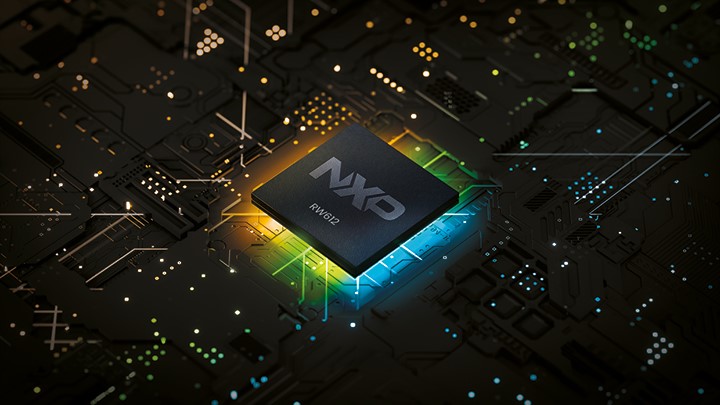

RW612是一款高集成度的低功耗三频无线MCU，集成了MCU和Wi-Fi®6+Bluetooth® Low Energy (LE) 5.4/802.15.4无线单元，适用于多种应用，包括互联智能家居设备、企业和工业自动化、智能配件和智能能源。

RW612 MCU子系统搭载了260MHz Arm® Cortex®-M33内核，带有Trustzone™-M、1.2MB片上SRAM和高带宽Quad SPI接口，该接口具有即时解密引擎，支持安全地访问片外XIP闪存。

RW612包括功能齐全的1x1双频(2.4 GHz/5 GHz) 20MHz Wi-Fi 6 (802.11ax)子系统，与上一代Wi-Fi标准相比，其吞吐量和网络效率更高、延迟更低、覆盖范围更广。BLE无线单元支持2Mbit/s的高速数据速率、长距离和扩展广播。片上802.15.4无线单元支持最新的Thread网状网络协议。此外，RW612可支持Matter over Wi-Fi或Matter over Thread，提供了适用于多种生态合作体系和各种产品的通用互操作应用层。

它还整合了EdgeLock®安全区域(核心配置)，具有安全启动、安全调试、安全固件更新和安全生命周期管理，以及硬件加密和物理不可克隆函数(PUF)，可提供安全的密钥管理。

RW612采用先进的设计，在仅需一个3.3V电源的无线MCU中进行紧密集成、低功耗和高度安全的操作，空间利用率和性价比较高。

领先的模块制造商提供基于恩智浦RW612的无线模块。

FRDM-RW612快速入门。

了解有关FRDM-RW612 Wi-Fi 6开发板的更多信息。

数据手册

参考手册

产品详情

框图

选择框图:

RW612主要子系统
RW612结构框图

RW612主要子系统

RW612结构框图

获取框图PDF

特性

Wi-Fi 6无线单元

1x1, 20MHz, IEEE 802.11ax, 2.4 GHz/5 GHz
目标唤醒时间，双载波调制，扩展范围
内置Wi-Fi PA、LNA和T/R开关，发射功率高达+21dBm
WPA 3安全
Matter over Wi-Fi

低功耗蓝牙(BLE)/802.15.4无线单元

支持Bluetooth 5.2特性
经过了蓝牙5.4认证
BLE 2Mbps高速模式，长距离，广播扩展
I²S和PCM音频接口
支持Thread的802.15.4
Matter over Thread
内置PA/LNA，发射输出高达+15dBm

MCU

260MHz Arm Cortex-M33，带有TrustZone-M
片上1.2MB SRAM
4线FlexSPI Flash XIP，具有即时解密功能
PSRAM接口，用于内存扩展
多达5个Flexcomm (可配置为SPI/I²C/I²S/UART)
IEEE 1588 RMII/快速以太网接口
LCD接口

信息安全

恩智浦EdgeLock™ Assurance保障计划
硬件信任根
基于Arm TrustZone-M的可信执行环境
通过EdgeLock 2GO实现平台安全，支持配置和生命周期管理
安全启动、调试和软件更新
硬件加密
物理不可克隆函数(PUF)安全密钥管理
SESIP保障等级3(SESIP3)
PSA 3级认证

SDK、工具包和中间件

MCUXpresso SDK
FreeRTOS开源内核与库
lwIP和mbedTLS安全中间件
与IAR集成
支持TF-M固件

电源管理

可使用一个3.3V外部电源为整个RW612供电
内置降压稳压器和LDO，为内部电源域供电
应用和无线子系统采用独立的电源模式
通过专用GPIO、IRQ和RTC唤醒各个子系统
低漏电常开电源域，支持快速唤醒

产品计划

EdgeLock® 2GO

Platform Security with provisioning and lifecycle management ready with EdgeLock 2GO.

合作伙伴模块

RW612

1x1 Wi-Fi® 6 + Bluetooth® Low Energy 5.3/802.15.4

产品	Wi-Fi I/F	Bluetooth I/F	工作温度	天线类型	天线数量	模块类型	模块大小	认证	推荐主机
AW-CU570 AzureWave	-	-	-40至85	嵌入式天线、U.FL连接器	2	SMD	28x15x3.15	FCC、CE、NCC、IC、日本、AU/NZ	无主机
WKR612AA1 KAGA FEI	-	-	-40至85	嵌入式天线	1	SMD	26.9x19.0x2.1	FCC、ISED、日本	无主机
CMP4612-2-R CEL	SDIO、USB	UART	-40至85	PCB走线	1	SMD	16.7x27.2x3.47	FCC IC CE	无主机，i.MX/i.MX RT
CMP4612-2C-R CEL	SDIO、USB	UART	-40至85	U.FL连接器	1	SMD	16.7x27.2x3.47	FCC IC CE	无主机，i.MX/i.MX RT
CMP4612-2-EVB CEL	SDIO、USB	UART	-40至85	PCB走线	1	SMD	16.7x27.2x3.47	FCC IC CE	无主机，i.MX/i.MX RT
LBES0ZZ2FR-580 Murata	-	-	-40至85	天线引脚	1	SMD	12x11x1.4	TBD	无主机
IRIS-W101-00B u-blox	-	-	-40至85	天线引脚	1	SMD	14.6x16.8x2.1	AEC-Q104子集；FCC/ISED、RED/UKCA、BTSIG	i.MX RT、MCX
IRIS-W101-10B u-blox	-	-	-40至85	天线引脚	1	SMD	14.6x16.8x2.1	AEC-Q104子集；FCC/ISED、RED/UKCA、BTSIG	i.MX RT、MCX
IRIS-W106-00B u-blox	-	-	-40至85	嵌入式天线	1	SMD	14.6x20.9x2.1	AEC-Q104子集；FCC/ISED、RED/UKCA、BTSIG	i.MX RT、MCX
IRIS-W106-10B u-blox	-	-	-40至85	嵌入式天线	1	SMD	14.6x20.9x2.1	AEC-Q104子集；FCC/ISED、RED/UKCA、BTSIG	i.MX RT、MCX
ISP5261-WX InsightSIP	-	-	-40至85	嵌入式天线	1	SMD	12x12x1.8	-	i.MX RT、MCX
FCM365X 移远通信	UART、SDIO、USB	UART、PCM/I²S	-40至85	PCB天线，或U.FL连接器(可选)	1	LCC + LGA	25.5x18.0x3.16	规划中：CE、FCC、IC、SRRC、RCM、Bluetooth BQB	i.MX/i.MX RT
