安全SBC，带降压和升压DC/DC，Vcore下高达1.5 A

MC34FS6408

MC34FS6408系统基础芯片(SBC)是一种恩智浦高能效解决方案，能够为MCU供电，提供系统负载，并通过DC/DC开关稳压器、线性稳压器和超低功耗节能模式来优化能耗。

  • 功能安全高级措施
  • 可应要求提供IEC 61508功能安全指标。
  • 可用于控制和诊断MCU的串行外设接口(SPI)。
  • 集成了CAN物理接口，符合ISO11898-2与-5标准以及针对EMC (电磁兼容性)和ESD (静电释放)的最新汽车OEM标准。

查看产品图片

产品详情

选择区域:

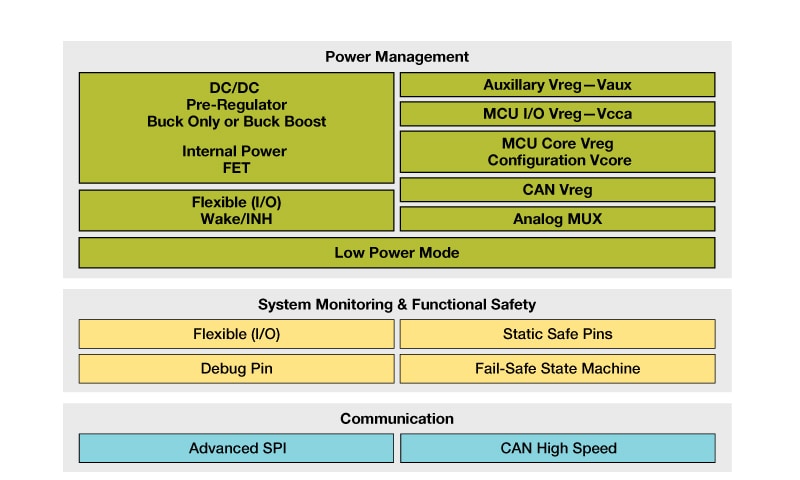

框图

MC34FS6407/8 Product Block Diagram

MC34FS6407/8 Product Block Diagram
获取框图PDF

特征

主要特性

  • 独立的安全监控单元，带故障安全输出
  • 安全的SPI接口
  • 可通过SPI寄存器配置的数字I/O ，包括监控FCCU
  • 模拟多路复用器传感，监控电源电压，以节省空间

能源管理单元

  • 灵活的DC/DC前置稳压器：升降压和标准降压
  • DC/DC稳压器，可为MCU内核提供高达1.5 A的电源电流，电压范围1.2V至3.3V
  • 低功耗模式有多个唤醒源： CAN和/或I/O
  • 辅助负载专用的线性稳压器
  • 专门用于MCU A/D参考电压或为I/O供电的线性稳压器
  • 输入电源 = 24V DC

功能安全措施

  • 与故障安全输出关联的增强型安全模块
  • 专为ASIL D应用而设计(FMEDA、安全手册)
  • 安全的SPI接口
  • 用于唤醒和安全保护的可配置I/O

稳定可靠的物理层

  • ISO11898-2、-5 CAN高速物理接口
  • 高EMC抗扰性和ESD稳定性
