高速CAN/双LIN核心系统基础芯片

UJA1078ATW

查看产品图片

产品详情

选择区域:

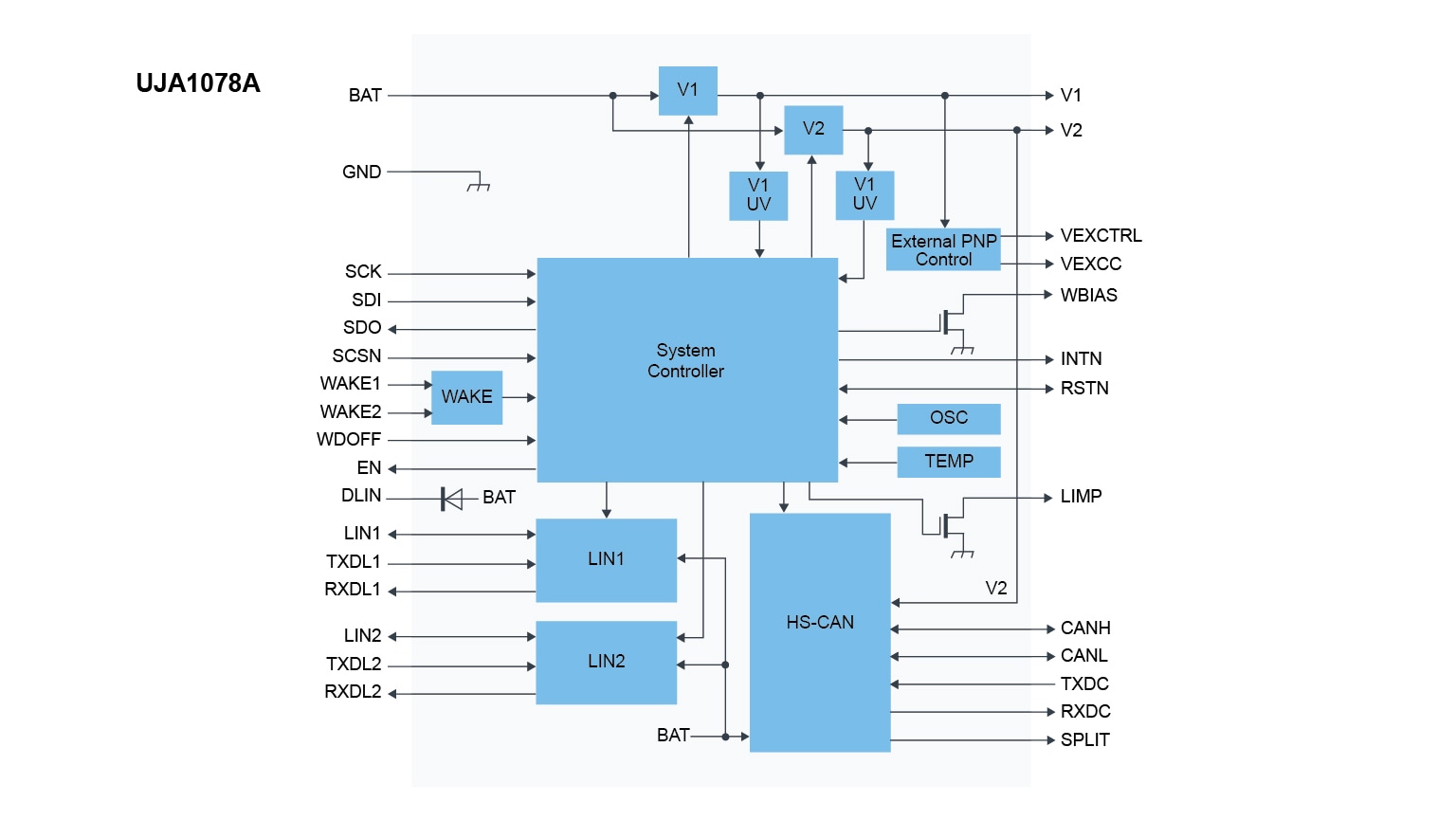

框图

UJA1078ATW Block Diagram

UJA1078ATW Block Diagram

特征

2.1 一般
  • 包含全备的CAN和LIN ECU功能:
    • CAN收发器和两个LIN收发器
    • 可选的3.3 V或5 V电压调节器为微控制器和外围电路提供最高250 mA;可连接外部PNP晶体管以实现最佳的PCB热量分布。
    • 适用于CAN收发器的独立电压调节器(5 V)
    • 带有窗口、超时模式和片上振荡器的看门狗
    • 适用于微控制器通信的串行外设接口(SPI)
    • ECU电源管理系统
  • 主要用于汽车应用:
    • 增强的电磁兼容性(EMC)性能
    • CAN/LIN总线引脚和唤醒引脚提供±8 kV静电放电(ESD)保护人体模型(HBM)
    • CAN/LIN总线引脚和唤醒引脚提供±6 kV静电放电保护IEC 61000-4-2
    • CAN/LIN总线引脚提供±58 V短路保护
    • 依照ISO 7637-3对电池和CAN/LIN总线引脚进行抗瞬态保护
  • 支持通过CAN总线进行远程闪存编程
  • 低热阻的小型6.1 mm × 11 mm HTSSOP32封装
  • 无铅;符合有害物质限制指令(RoHS)和深绿色

CAN收发器

  • 符合ISO 11898-2和ISO 11898-5的高速CAN收发器
  • CAN总线专用的低压差电压调节器
    • 与微控制器电源独立
    • 显著改进EMC性能
  • 掉电时的总线连接为真正浮动
  • 用于稳定隐性总线电平的SPLIT输出引脚

LIN收发器

  • 2 × LIN 2.1兼容LIN收发器
  • 兼容SAE J2602
  • 向下兼容LIN 2.0和LIN 1.3
  • 用于优化EMC性能的低斜率模式
  • 引脚DLIN具有集成LIN终端二极管

电源管理

  • 通过CAN、LIN或本地唤醒引脚进行唤醒,带有唤醒源检测
  • 2个唤醒引脚:
    • 可关断WAKE1和WAKE2输入以降低电流
    • 用于偏置唤醒引脚的输出信号(WBIAS);可选择16 ms或64 ms的采样时间
  • 具有极低待机电流和完全唤醒能力的待机模式;用于保持微控制器电源的V1激活
  • 具有极低睡眠电流和完全唤醒能力的睡眠模式

控制和诊断功能

  • 所有条件下的安全和可预知性能
  • 带有独立时钟源的可编程看门狗:
    • 支持窗口、超时(带有可选循环唤醒)和关闭模式(中断时可自动重新启用)
  • 用于配置、控制和诊断的16位串行外设接口(SPI)
  • 用于控制安全相关硬件的全局使能输出
  • 用于在严重系统故障时激活应用特定“跛行回家”硬件的跛行回家输出(LIMP)
  • 过热关断
  • 中断输出引脚;可对信号V1/V2欠压、CAN/LIN/本地唤醒以及循环和上电中断事件单独配置中断
  • 具有可变上电复位长度的双向复位引脚,支持各种微控制器
  • 软件启动的系统复位

电压调节器

  • 主电压调节器V1:
    • 适用于微控制器、其外设及额外外部收发器的可调式电压调节器
    • ±2 %的精度
    • 提供3.3 V和5 V版本
    • 提供最高250 mA电流,可与外部PNP晶体管配合以实现最佳的PCB热量分布
    • 外部PNP晶体管开始提供电流的可选电流阈值
    • 90 %标称输出电压时的欠压警告和90 %或70 %标称输出电压时的欠压复位
    • 依照ISO 7637脉冲4/4b和ISO16750-2,可工作于低至4.5 V(例如,启动过程中)的VBAT电压
    • 所有条件下的稳定输出
  • 适用于CAN收发器的电压调节器V2:
    • 片上高速CAN收发器的专用电压调节器
    • 90 %标称输出电压时的欠压警告
    • 可关闭;CAN收发器可由V1或外部电压调节器供电
    • 依照ISO 7637、脉冲4,可工作于低至5.5 V(例如,启动过程中)的VBAT电压
    • 所有条件下的稳定输出
