安全气囊电源和PSI5传感器接口

MC33789

恩智浦MC33789是一个面向安全气囊应用的混合信号IC，为用于乘用车及其它车辆的各种安全气囊提供高性价比、灵活的系统IC解决方案。

  • 连接到12 V车载电池上，提供多种电压，可用于各种常见的安全气囊系统
  • 可以检测输入状态的切换，并与本地及远端碰撞传感器通信
  • 具有一个业界标准接口(SPI)及4个PSI5主接口
  • 诊断 - 自保护功能以及一个可以供系统MCU访问的可编程模拟接口
  • MC33789是SafeAssure®功能安全解决方案。

查看产品图片

产品详情

选择区域:

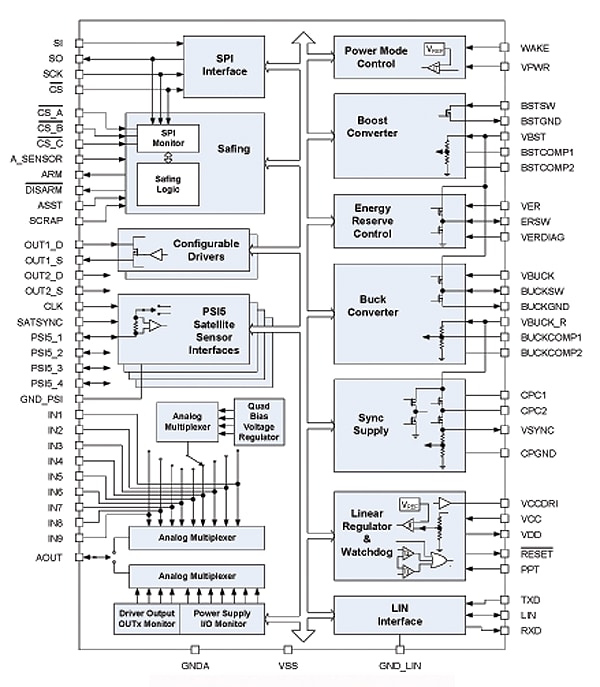

框图

Freescale MC33789 Network Transceivers Block Diagram

NXP<sup>&#174;</sup> MC33789 Network Transceivers Block DiagramV
获取框图PDF

特征

  • 设计的工作电压为 5.2 V ≤ VPWR ≤ 20 V，瞬态电压高达40 V
  • 安全状态机，感应阈值可设置
  • 两个带PWM功能的可配置高边/低边驱动器
  • 4个PSI5卫星传感器主接口
  • 自保护和诊断功能
  • 带看门狗和系统上电复位(POR)功能的系统电源模式控制
  • 支持完整的安全气囊系统电源架构，其中包括系统电源模式控制，为点火(33 V)、卫星传感器 (6.3 V)和本地ECU传感器及ECU逻辑电路(5.0 V)供电
  • 9个可配置的开关输入监控器，提供简易的开关和霍尔效应传感器接口
  • 16位SPI接口
  • LIN 2.1物理层接口
