面向汽车应用的多通道(5通道)PMIC——3个LVBUCK和2个LDO,符合ASIL-B/D安全等级

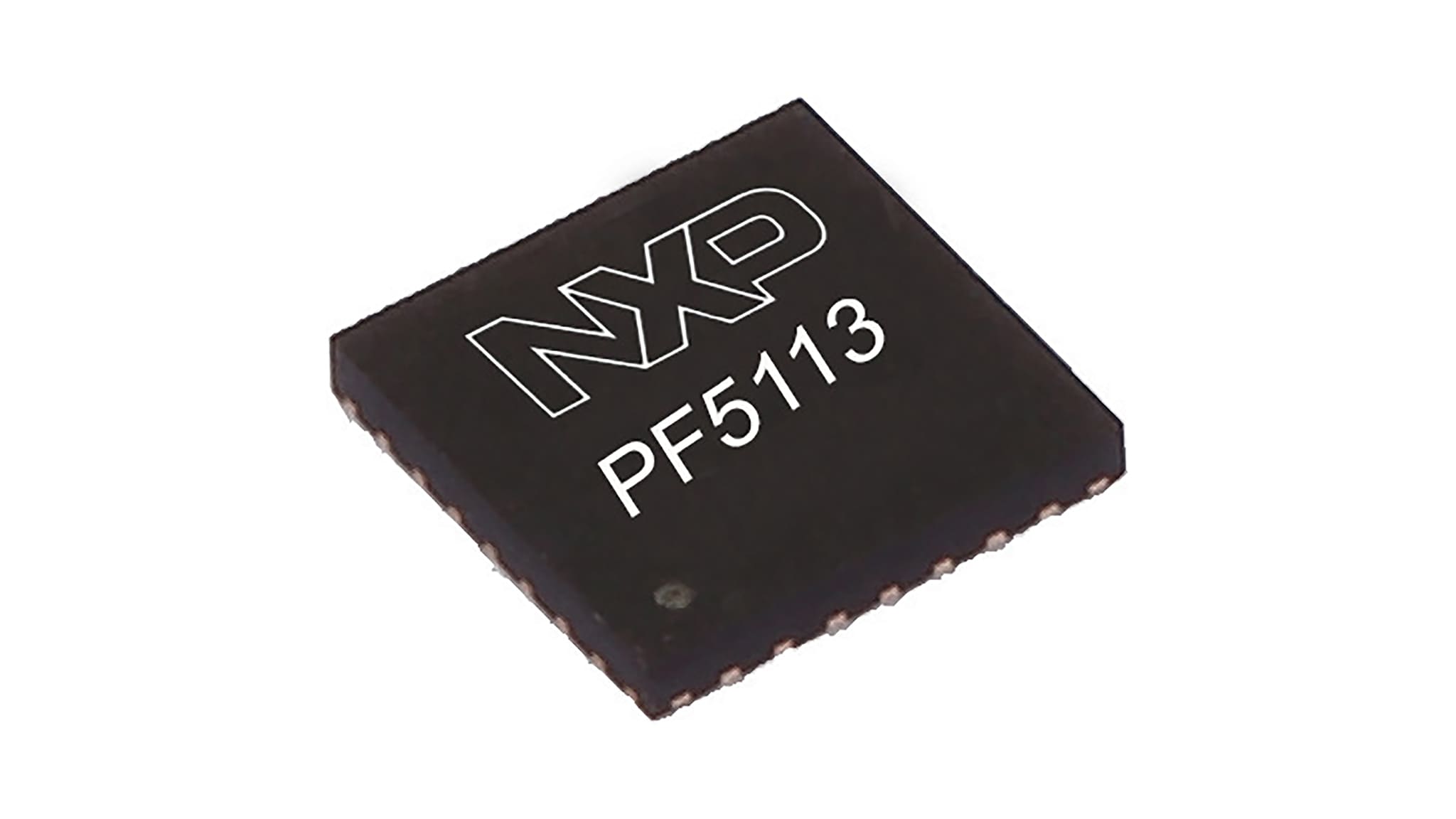

PF5113
  • 试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更,恕不另行通知。如需了解更多信息和样品供货情况,请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

产品详情

选择区域:

框图

汽车应用的多通道(5通道)PMIC:3个LVBUCK和2个LDO,符合ASIL-B/D安全等级

PF5113 Functional Block Diagram

特性

主要特性

  • 3个LVBUCK转换器,最高3.5A(SW2)和2.6A(SW1和SW3)
  • 两个LDO,分别高达200mA和500mA

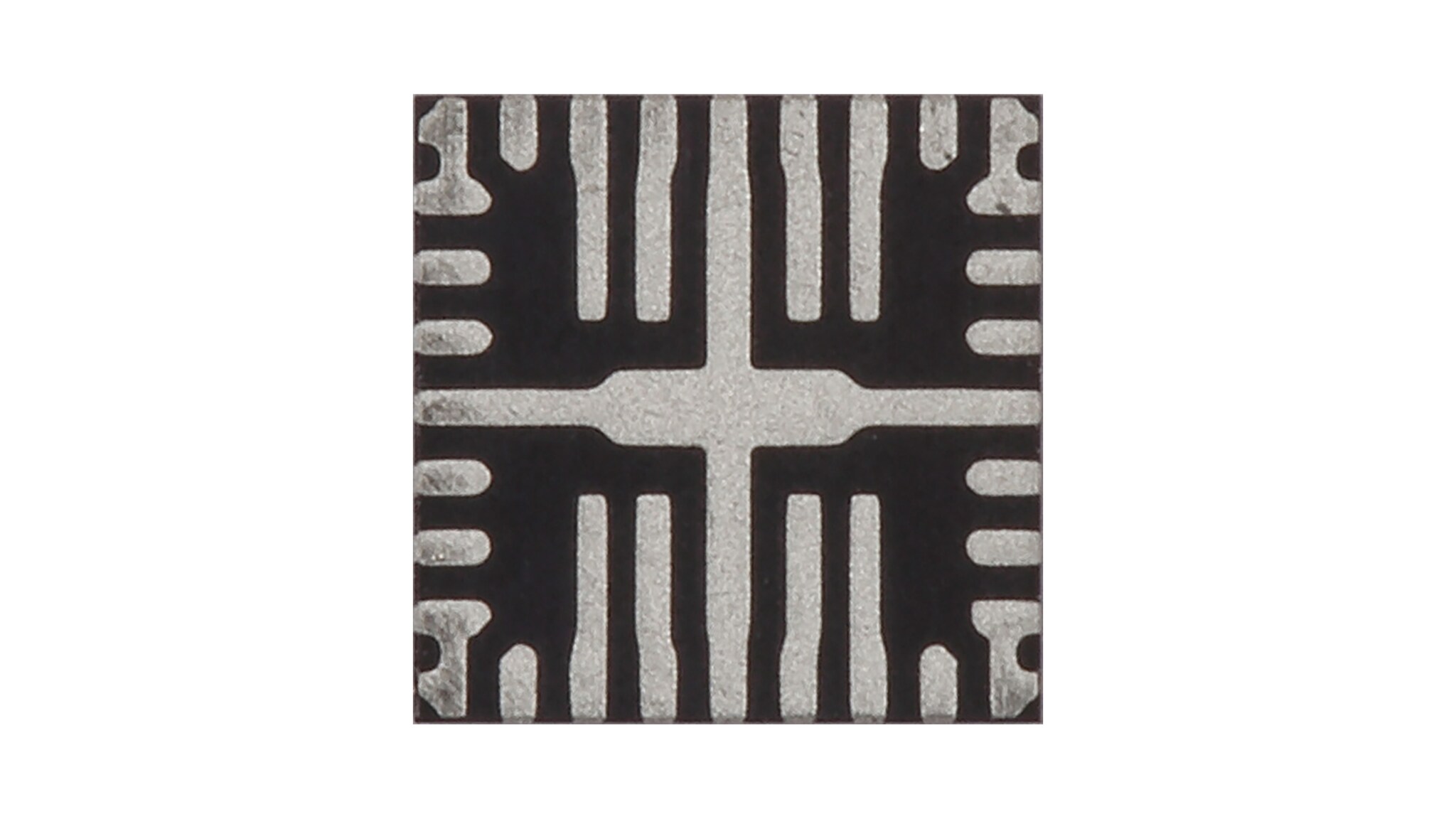

  • 28引脚4.5 x 4.5 FC-QFN封装
  • 支持S32R MCU

系统特性

  • OTP(一次性编程)存储器,用于灵活的器件配置
  • 高速I2C接口(3.4MHz)
  • PGOOD监测电路
  • 外部时钟同步
  • 扩频频谱
  • 多PMIC同步总线
  • 输出电流(A) 0.2、0.5、3.5、2.6
  • 3个降压稳压器
  • 2个低压差线性稳压器(LDO)

监测电路以达到ASIL D安全等级

  • 符合ASIL D安全等级的独立电路
  • 带可编程故障保护的电压监测
  • 看门狗(简单窗口和问答窗口)
  • I2C CRC和写保护机制
  • 模拟内置自测(ABIST)
  • 逻辑内置自测(LBIST)

可编程

  • 电源、排序和特定功能可由一次性可编程(OTP)存储器进行编程
  • 在开发阶段,可以使用评估板对定制的OTP部件进行编程
  • 可以提供定制OTP进行生产。请联系恩智浦销售渠道(恩智浦或代理商)
  • 可以使用GUI工具创建定制OTP
