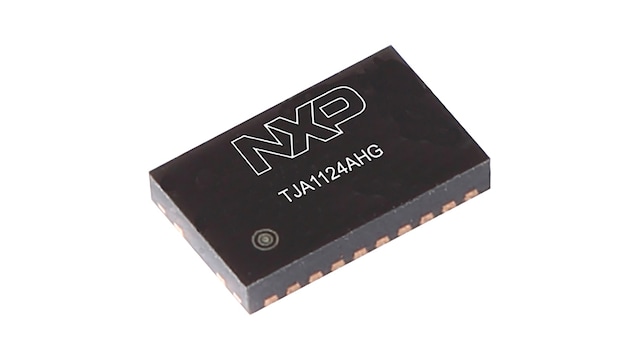

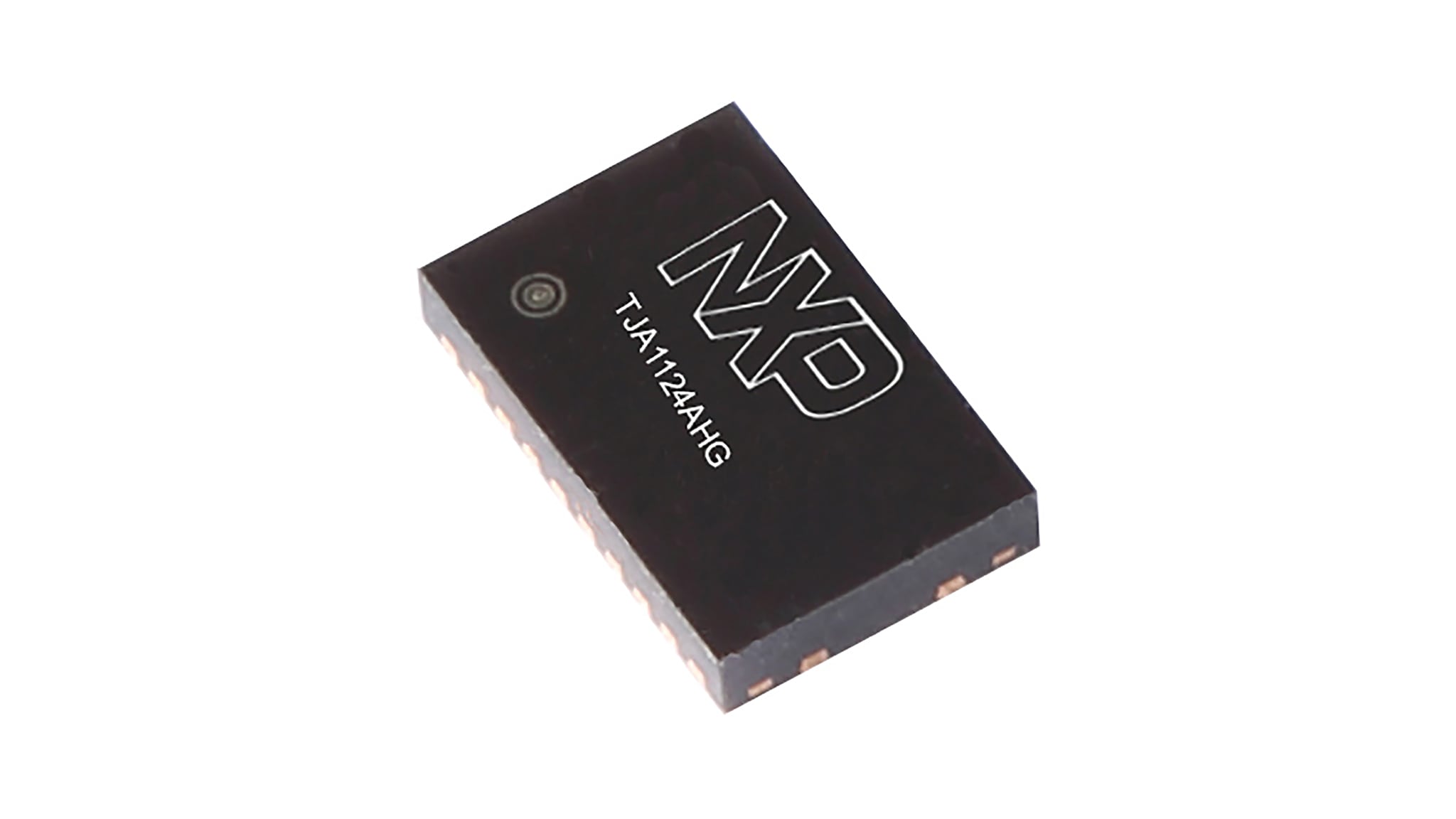

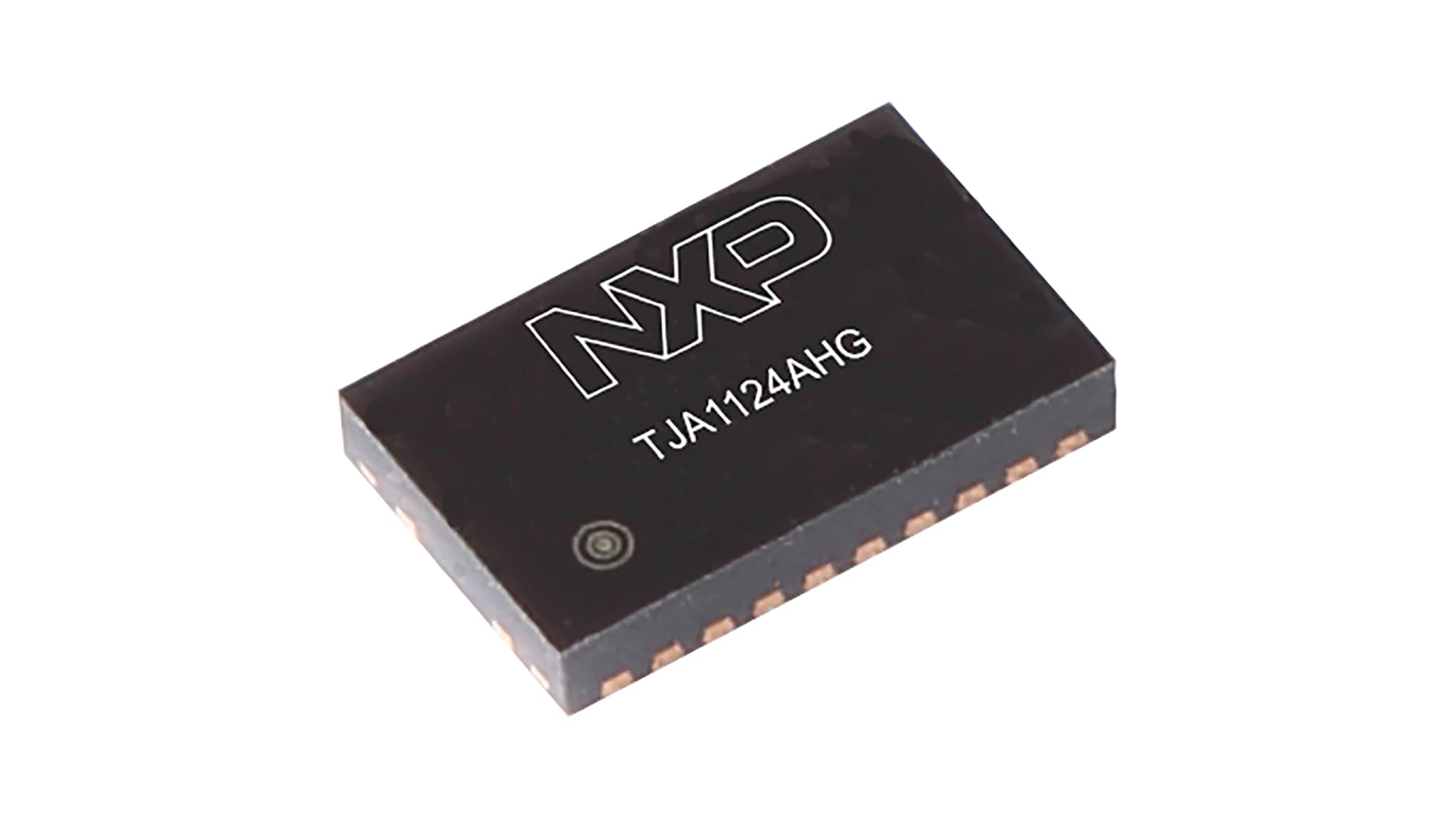

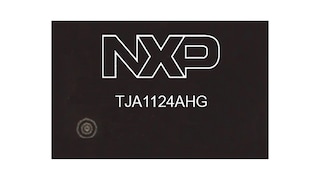

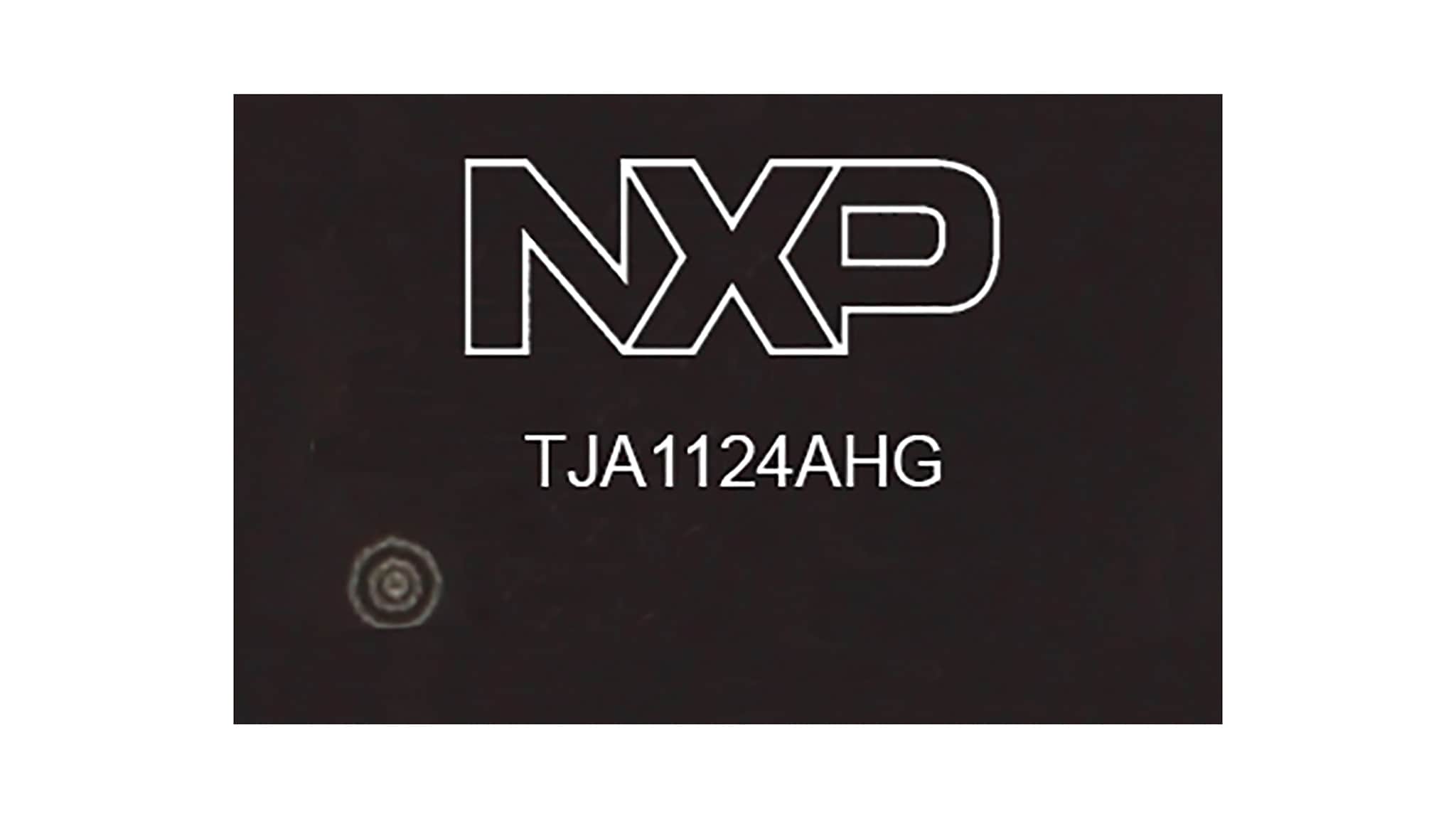

面向车载子网的4通道LIN主收发器

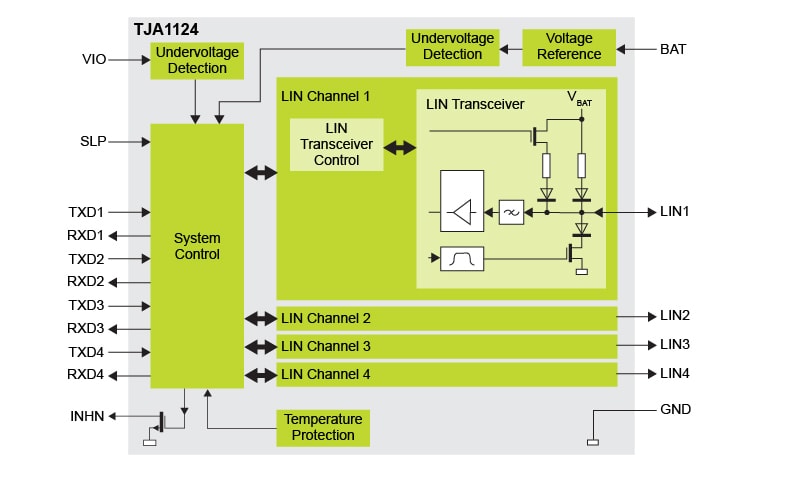

TJA1124是一个4通道本地互连网(LIN)通道器件。在LIN网络中，它连接LIN主协议控制器和物理总线。4个通道中的每一个通道都包含一个LIN收发器和LIN主终端。
TJA1124主要面向使用波特率高达20kBd的车载子网络，符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、ISO17987-4:2016 (12V LIN) 和SAE J2602-1。
低功耗模式下，功耗非常低。但是，仍可通过引脚SLP和LIN1至LIN4唤醒TJA1124。
产品详情
特性
一般特性
- 一个封装中有4个LIN主通道：
- LIN收发器。
- LIN主终端，由一个二极管和一个上拉电阻组成。
- 低功耗模式下电流消耗非常低，通过SLP或LIN引脚唤醒。
- 通过INHN输出控制外部稳压器的选项。
- 总线信号整形优化，波特率高达20kBd。
- VIO输入允许直接连接3.3V和5V微控制器。
- 未通电状态下被动操作。
- 欠压检测。
- 兼容K线。

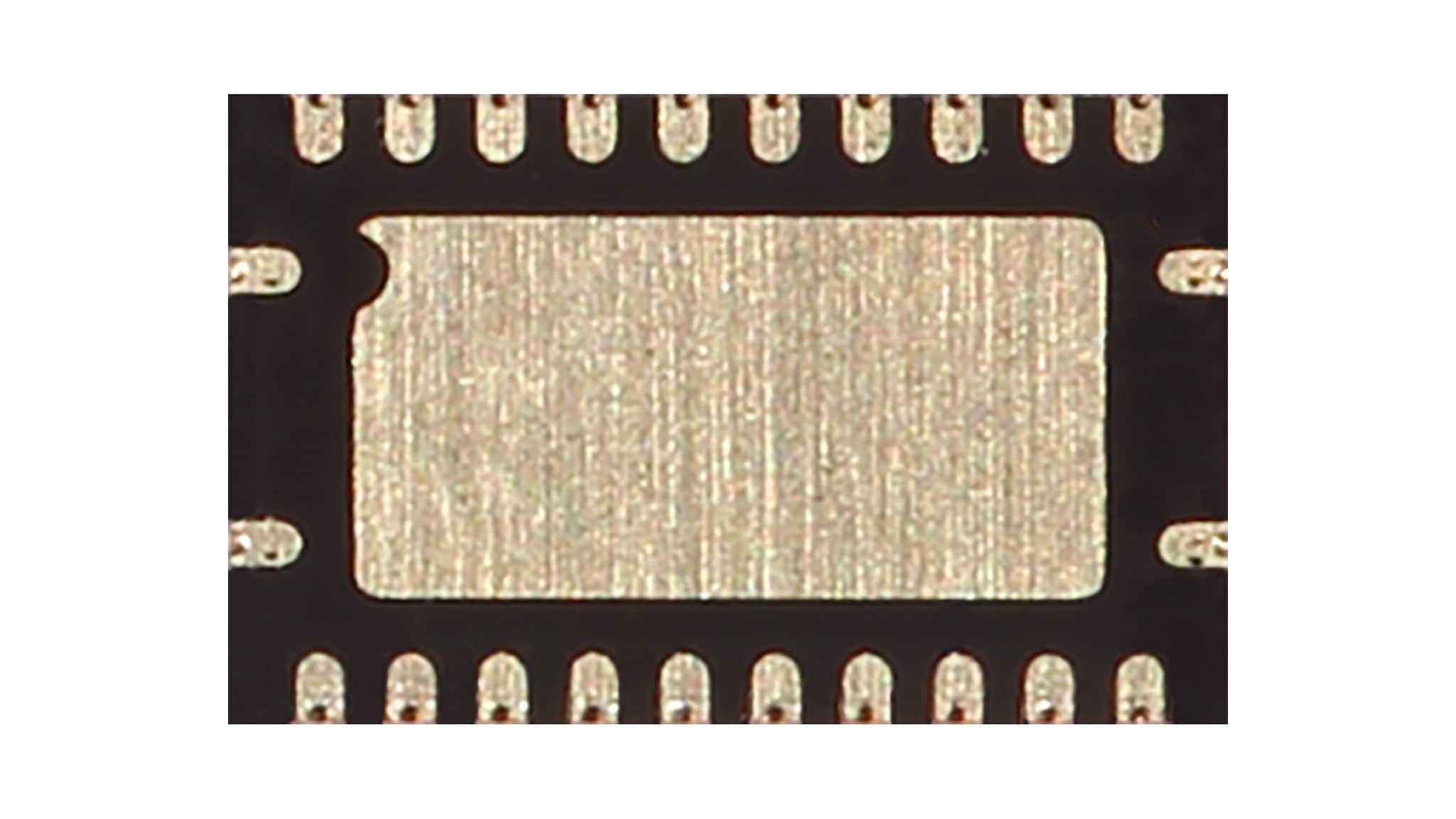

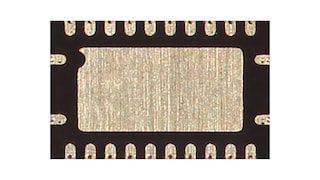

- 无引脚DHVQFN24封装(3.5mm×5.5mm)，具有更强的自动光学检测(AOI)能力。
保护
- 卓越的电磁抗扰性(EMI)
- 极高的ESD强韧性：引脚LIN1至LIN4和BAT符合IEC61000-4-2的±6kV。
- 在汽车环境中，对总线端子和电池引脚提供抗瞬态保护(ISO7637)。
- 总线端子对电池和接地具有短路保护。
- TXD主导超时功能。
- LIN主导超时功能。
- 热保护。
认证/标准
- 符合：
- LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A。
- ISO17987-4:2016 (12V LIN)。
- SAE J2602-1。
